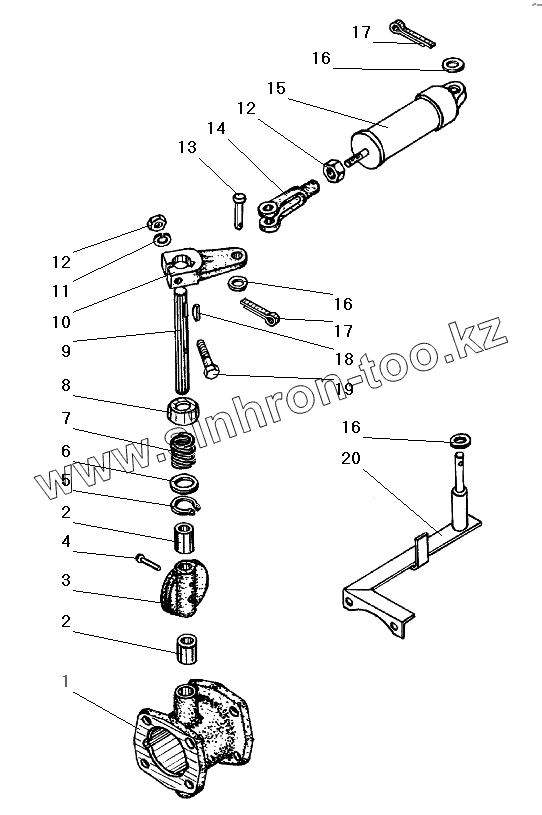

Каталог запасных частей к технике: УралАЗ УРАЛ-63685. Вспомогательный тормоз

Тип техники

Марка

Модель

Схема

1

2

2

3

4

5

6

7

8

9

10

11

12

12

13

14

15

16

16

16

17

17

18

19

20

Позиция на иллюстрации	Заводской номер детали		Название детали
1	4320Я3-3570016		Корпус
2	4320-3570092		Втулка
3	4320Я3-3570098		Заслонка
4	253874		Заклепка 4х26
5	339646-П2		Кольцо Б22 стопорное
6	4320-3570089		Шайба
7	4320-3570079		Пружина поджимная
8	4320-3570085		Крышка
9	4320Я3-3570077		Вал заслонки
10	43205-3570080		Рычаг
11	252135-П29		Шайба 8Т
12	250510-П29		Гайка М8-6Н
13	260035-П29		Палец
14	5557-3570188		Вилка
15	100-3570210		Цилиндр пневматический диаметр 35х65 в сборе
16	252005-П29		Шайба 8
17	258039-П29		Шплинт 3,2х20
18	4320-3570103		Фиксатор рычага
19	200263-П29		Болт М8-6gх35
20	4320Я3-3570164		Кронштейн пневмоцилиндра

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
