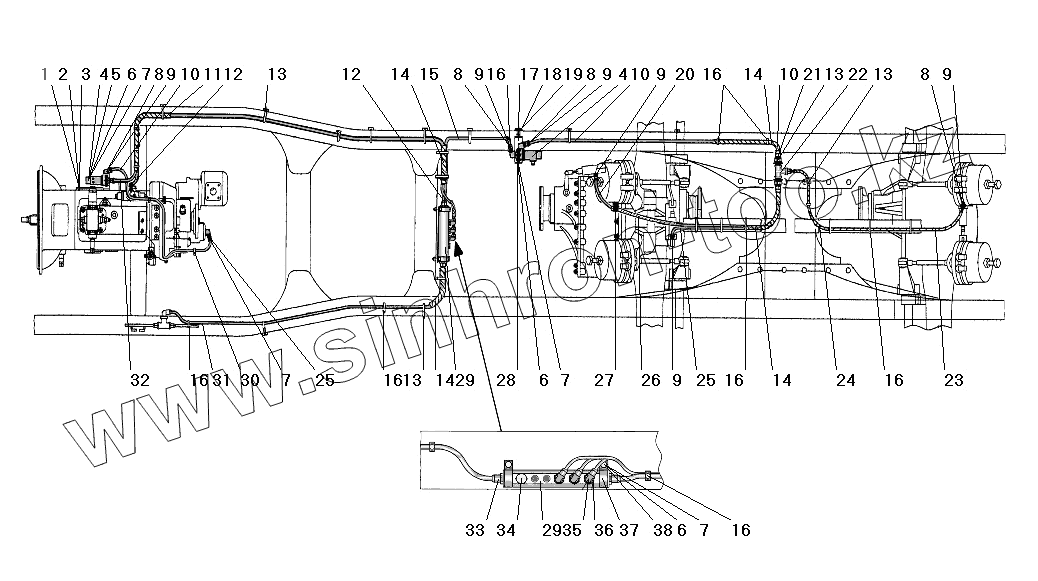

Каталог запасных частей к технике: УралАЗ УРАЛ-63685. Установка пневмоуправления агрегатами трансмиссии
/75.gif)
1
2
3
4
4
5
6
6
6
7
7
7
7
8
8
8
8
9
9
9
9
9
9
10
10
10
11
12
12
13
13
13
13
14
14
14
14
15
16
16
16
16
16
16
16
17
18
19
20
21
22
23
24
25
25
26
27
28
29
29
30
31
32
33
34
35
36
37
38
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 63645-2411361 | Кронштейн | |
| 2 | 201534-П29 | Болт М12х16 | |
| 3 | 252137-П2 | Шайба 12 пружинная | |
| 4 | 7Д3.254.022 | Клапан электромагнитный КЭБ-420 | |
| 5 | 201470-П29 | Болт М8-6gх60 | |
| 6 | 250510-П29 | Гайка М8-6Н | |
| 7 | 252135-П29 | Шайба 8Т | |
| 8 | 375-4245114 | Штуцер подвода воздуха | |
| 9 | 893.801.004.0 | Штуцер | |
| 10 | 63645-2411301 | Трубка воздуховодная 6 | |
| 11 | 63645-2411313 | Лента защитная | |
| 12 | 63645-2411045 | Трубка воздуховодная 10 | |
| 13 | 42099076 | Хомут | |
| 14 | 63645-2411311 | Лента защитная | |
| 15 | 63645-2411302 | Трубка воздуховодная 6 | |
| 16 | 2108-3401228 | Хомут | |
| 17 | 63645-2411360 | Кронштейн | |
| 18 | 251648-П29 | Гайка М14х1,5-6Н | |
| 19 | 330009-П29 | Болт М14х1,5х39 | |
| 20 | 63645-2411303 | Трубка воздуховодная 6 | |
| 21 | 893.803.023.0 | Штуцер | |
| 22 | 893.501.191.4 | Тройник | |
| 23 | 63645-2411305 | Трубка воздуховодная 6 | |
| 24 | 63655-2411310 | Лента защитная | |
| 25 | 63645-2411304 | Трубка воздуховодная 6 | |
| 26 | 63645-2411312 | Лента защитная | |
| 27 | 63645-2411350 | Хомут с прокладкой | |
| 28 | 63645-2411362 | Болт | |
| 29 | 63645-2411363 | Распределитель | |
| 30 | 63621-4216351 | Хомут с прокладкой | |
| 31 | 63645-2411307 | Трубка воздуховодная 10 | |
| 32 | 63645-2411300 | Трубка воздуховодная 6 | |
| 33 | 623.7306 | Штуцер | |
| 34 | 893.022.014.4 | Пробка | |
| 35 | 623.6816 | Штуцер | |
| 36 | 623.7016 | Пробка | |
| 37 | 63645-2411352 | Хомут | |
| 38 | 201456 | Болт М8-6gх20 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
