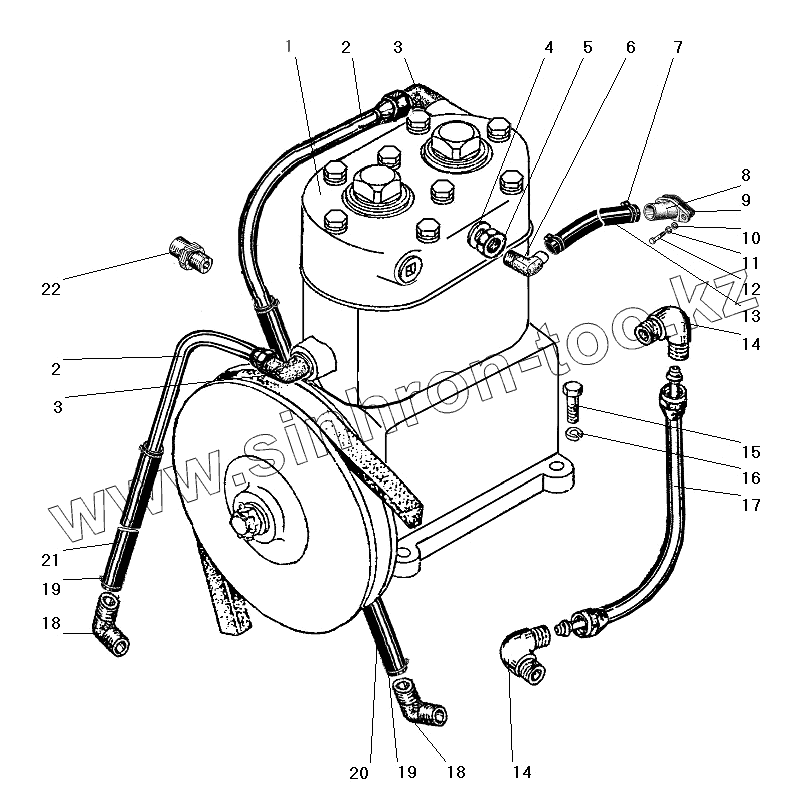

Каталог запасных частей к технике: УралАЗ УРАЛ-63685. Установка компрессора

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
2
3
3
4
5
6
7
8
9
10
11
12
13
14
14
15
16
17
18
18
19
19
20
21
22
Позиция на иллюстрации Заводской номер детали Название детали
1 5336-3509012-10 Компрессор
2 63621-1303060 Трубка
3 339046 Угольник М20х1,5 КГ3/8"
4 4320-3514023 Прокладка
5 335026-П29 Гайка М22х1,5
6 63621-3509275 Штуцер
7 00.10.00-03 Хомут червячный (32-50)
8 4320Я-3509277 Патрубок воздухоподводящий
9 4320Я-3509281 Прокладка
10 252005-П29 Шайба 8
11 252135-П2 Шайба 8 пружинная
12 201457-П29 Болт М8-6gх22
13 4320Я3-3509276-10 Рукав-деталь 25-35-270-0,3(3)
14 339843 Угольник
15 201499-П29 Болт М10-6gх30
16 252136-П2 Шайба 10 пружинная
17 63621-3509260 Трубка маслоподводящая к компрессору
18 334058 Угольник
19 00.10.00-01 Хомут
20 63621-3408735 Рукав
21 3255Я3-1303049 Рукав
22 339227 Штуцер
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
