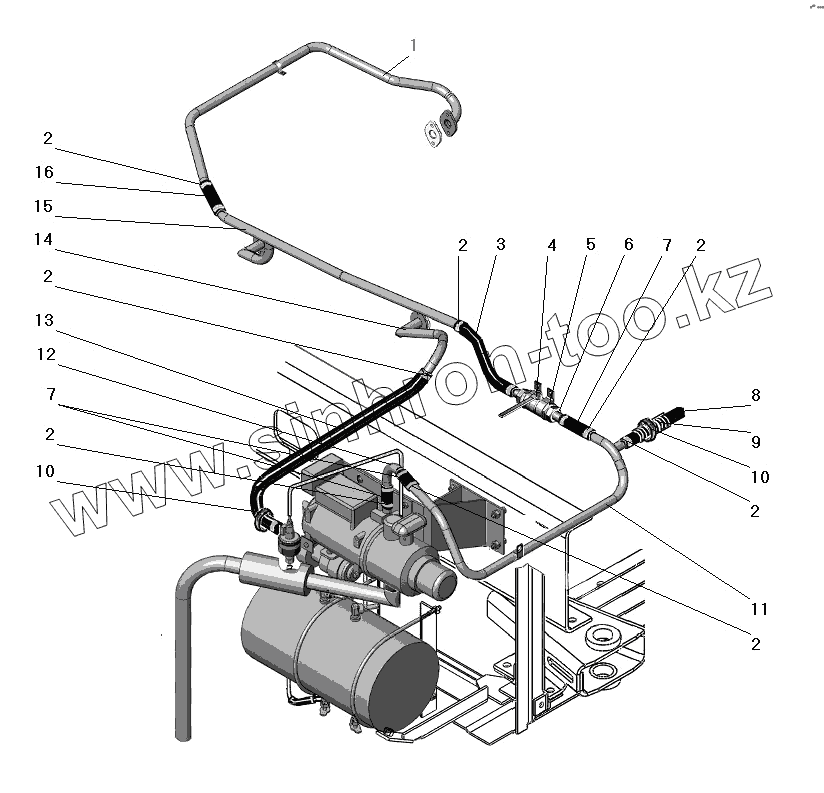

Каталог запасных частей к технике: УралАЗ УРАЛ-63685. Трубопроводы и шланги системы предпускового подогрева двигателя

Тип техники

Марка

Модель

Схема

1

2

2

2

2

2

2

2

3

4

5

6

7

7

8

9

10

10

11

12

13

14

15

16

Позиция на иллюстрации	Заводской номер детали		Название детали
1	6363-1015559		Труба подводящая левая
2	00.10.00-02		Хомут червячный (20-32)
3	63685-1015069		Рукав-деталь 20-28-50-0,3(3)
4	37 1222 7022 05		Кран DN20
5	334929		Контргайка 20
6	4320Я3-1015289		Переходник
7	375-1015104		Шланг соединительный
8	6363-1015064		Рукав-деталь 20-28-1000-0,3(3)
9	5323РХ-8101481		Броня шланга
10	2108-3401228		Хомут
11	63685-1015270		Труба верхняя
12	6363-1015248		Трубопровод угловой
13	6363-1015542		Рукав-деталь 20-28-650-0,3(3)
14	6363-1015202		Труба отводящая
15	6363-1015552		Труба подводящая правая
16	375-1015058		Рукав-деталь 20-28-120-0,3(3)

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
