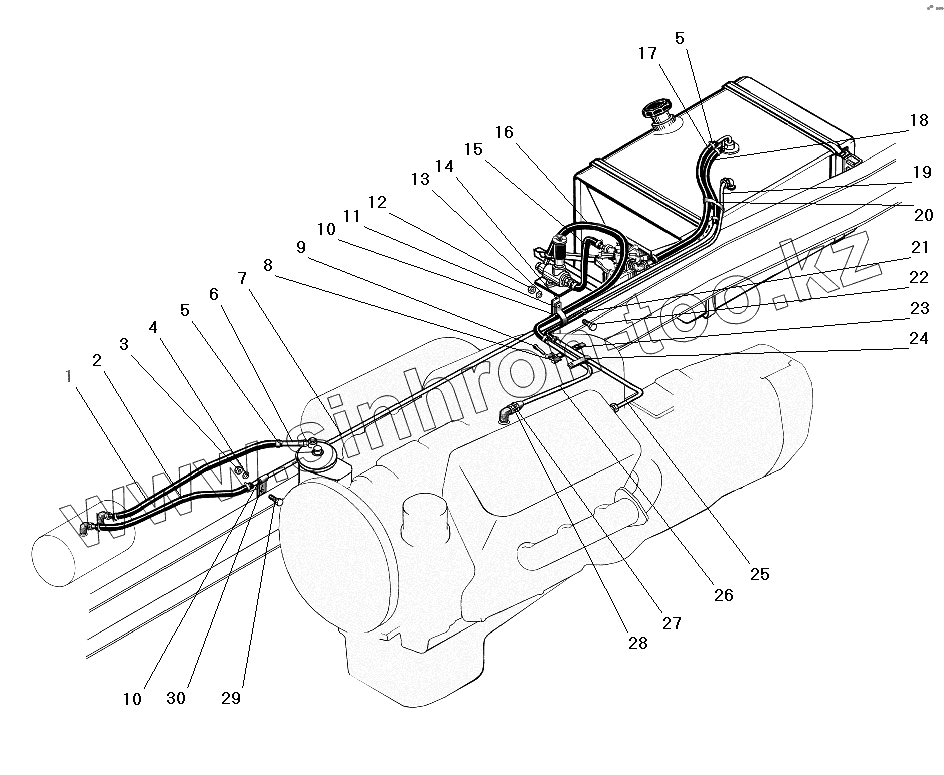

Каталог запасных частей к технике: УралАЗ УРАЛ-63685. Трубопроводы и шланги системы питания
zoom-in
zoom-out
enlarge
shrink
circle-right
circle-left
file-text2
info
cart
Тип техники
Не выбрано
Легковые автомобили
Грузовые автомобили и прицепы
Автобусы
Сельхозтехника
Спецтехника
Двигатели
Мототехника
Марка
Не выбрано
BAW
DAF
DongFeng
FAW
Foton
HOWO
Hyundai
IVECO
JAC Motors
LGMG
MAN
Shaanxi
SITRAK
Studebaker
Tata
Volvo
Автокомпонент Плюс
БелАЗ
Брянский Арсенал
ГАЗ
ЗИЛ
КАЗ
Камский автозавод
КрАЗ
Мадара
МАЗ
МЗКТ
МоАЗ
Нефтекамский автозавод
Ставропольский Завод АвтоПрицепов
ТАТРА
Тонар
УралАЗ
ЧМЗАП
Модель
Не выбрано
4320-0006982-74 (NEXT) (2017)
УРАЛ-375
УРАЛ-4320
УРАЛ-4320 (1981)
УРАЛ-4320-0971-58 (2010)
УРАЛ-4320-1151-59 (2010)
УРАЛ-4320-1951-58 (2010)
УРАЛ-4320-1958-70И (2012)
УРАЛ-4320-31
УРАЛ-4320-31
УРАЛ-4320-41
УРАЛ-4320-60 (2013)
УРАЛ-4320-61 (2013)
УРАЛ-4320-6951-74 (2015)
УРАЛ-4320-80М/82М (2015)
УРАЛ-43202
УРАЛ-43203-10
УРАЛ-43204-1111-70 (2012)
УРАЛ-43204-1153-70 (2012)
УРАЛ-43206-41
УРАЛ-4420 (1981)
УРАЛ-44202-0511-58 (2010)
УРАЛ-44202-3511-80 (2012)
УРАЛ-44202-3511-80 (2013)
УРАЛ-44202-3511-80М (2015)
УРАЛ-532301
УРАЛ-532361 (2015)
УРАЛ-5557
УРАЛ-5557-31 (2010)
УРАЛ-5557-40
УРАЛ-55571-1121-70 (2011)
УРАЛ-55571-30 (2010)
УРАЛ-55571-40 (2010)
УРАЛ-63674
УРАЛ-63685
УРАЛ-6370-1121 (2011)
УРАЛ-6370-1151 (2011)
УРАЛ-63704 (2011)
Схема
>
Не выбрано
Кабина в сборе
Кабина в сборе
Опора кабины передняя
Опора кабины задняя
Опора кабины задняя
Механизм опрокидывания кабины
Механизм опрокидывания кабины
Обивка кабины
Обивка кабины
Установка шумоизоляции
Установка шумоизоляции
Настил пола
Настил пола
Изоляция мотоотсека наружная
Изоляция мотоотсека наружная
Стекло ветровое
Стекло ветровое
Стеклоочиститель
Омыватель ветрового стекла
Установка панели приборов
Обивка крыши
Обивка крыши
Двери кабины
Замок двери
Стеклоподъемник
Сиденье водителя
Сиденье водителя
Сиденье пассажира
Установка системы отопления
Установка независимого отопителя
Установка спального места
Установка передних брызговиков
Установка передних брызговиков
Установка крыльев и брызговиков
Установка крыльев и брызговиков
Установка наружной облицовки
Установка подножек
Подвеска двигателя
Установка указателя уровня масла
Вентиляция картера
Установка агрегатов системы предпускового подогрева двигателя
Трубопроводы и шланги системы предпускового подогрева двигателя
Установка шумоизоляции на раме
Установка шумоизоляции
Основной топливный бак
Трубопроводы и шланги системы питания
Установка топливоподкачивающего насоса и фильтра грубой очистки топлива
Привод акселератора
Тяга ручного останова двигателя
Система питания двигателя воздухом
Система питания двигателя воздухом
Установка воздушного фильтра и воздухозаборной трубы
Установка воздушного фильтра
Система выпуска газов
Расширительный бачок
Радиатор системы охлаждения
Цилиндр гидравлический
Привод педалей сцепления и тормоза
Установка пневмосистемы управления сцеплением
Установка бачка привода сцепления
Установка пневмосистемы управления сцеплением
Установка управления коробкой передач
Карданная передача
Вал карданный заднего моста
Вал карданный
Мост задний (5S2400010E260A)
Картер заднего моста и полуоси
Редуктор заднего моста и дифференциал в сборе
Редуктор колесный
Установка пневмоуправления агрегатами трансмиссии
Мост средний (5S2500010E260A)
Картер среднего моста и полуоси
Картер цилиндрической передачи среднего моста
Редуктор с дифференциалом и картером цилиндрической передачи среднего моста
Дифференциал межколесный
Дифференциал межосевой
Блокировка межколесного дифференциала (S2406910E260)
Блокировка межосевого дифференциала (S2508910E260)
Рама
Установка передней буксирной поперечины и каркас буфера
Установка заднего и боковых защитных устройств
Установка шкворневого устройства
Передняя подвеска
Передняя рессора
Задняя подвеска
Задняя рессора
Балансир задней подвески
Реактивная штанга
Передняя подвеска
Ось передняя
Ось передняя со ступицей и тормозом
Колесо и шина
Ступица переднего колеса
Ступица колеса заднего и среднего мостов
Рулевое управление
Рулевой механизм
Колесо и вал рулевого управления
Установка насоса гидроусилителя
Тяга сошки рулевого управления
Установка масляного бака
Установка компрессора
Установка тормозного крана
Установка буксирного клапана
Установка ускорительного клапана стояночного тормоза
Вспомогательный тормоз
Установка вспомогательного тормоза
Рабочий тормоз переднего колеса
Тормоз заднего моста
Тормоз среднего моста
Установка стояночного тормоза
Трубопроводы и шланги привода рабочих тормозов
Крепление трубопроводов и шлангов привода рабочих тормозов
Установка воздушных баллонов
Установка блока подготовки воздуха
Установка клапана ускорительного с модуляторами
Установка клапана ускорительного
Установка модулятора
Установка тормозной камеры с энергоаккумулятором
Установка регулятора тормозных сил
Установка клапана ограничения давления
Схема электрооборудования
Схема электрооборудования
Установка фары, фонарей знака автопоезда, освещения подножек, габаритных и указателей поворота
Установка замка зажигания
Установка контейнера аккумуляторных батарей
Установка задних осветительных приборов
Установка электрического сигнала
Установка фар, фонарей габаритных и указателей поворота
Щиток выключателей
Панель приборов
Привод спидометра
Буксирный прибор
Коробка отбора мощности
Установка коробки отбора мощности
Установка инструментального ящика
Установка держателя противооткатного упора
1
2
3
4
5
5
6
7
8
9
10
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
Позиция на иллюстрации
Заводской номер детали
Название детали
1
5323-3125076
Рукав 10х17,5-1,47 L=1000
2
63621-1104059
Рукав 10х17,5-1,47 L=750
3
250512-П29
Гайка М10
4
252136-П2
Шайба 10 пружинная
5
00.10.00
Хомут червячный (12-22)
6
63621-1104320
Трубка от ФТОТ к бачку подогревателя
7
6363-1104313
Трубка от бачка подогревателя к топливозаборнику
8
4598711592
Пряжка хомута
9
258038-П29
Шплинт 3,2х16
10
375-3506023
Прокладка хомута
11
339844-П29
Хомут
12
250510-П29
Гайка М8-6Н
13
252135-П2
Шайба 8 пружинная
14
6363-1104064
Планка
15
375-3408682
Шланг сливной
16
432001-1104345
Рукав 10х17,5-1.47 L=1500
17
4320-3108669
Шланг низкого давления
18
432001-1104059
Рукав 10х17,5-1,47 L=480
19
6363-1104202
Трубка от форсунок вторая
20
2108-3401228
Хомут
21
4320-1104059
Шланг соединительный
22
201456-П29
Болт М8-6gх20
23
4598711572
Лента хомута 20
24
339392-П29
Хомут 9
25
6363-1104115
Трубка возврата топлива от форсунок, первая
26
6363-1104150
Трубка к топливоподкачивающему насосу
27
4320-1104139
Прокладка уплотнительная
28
63621-1104122
Штуцер
29
201498-П29
Болт М10-6gх28
30
6363-1104062
Хомут
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
