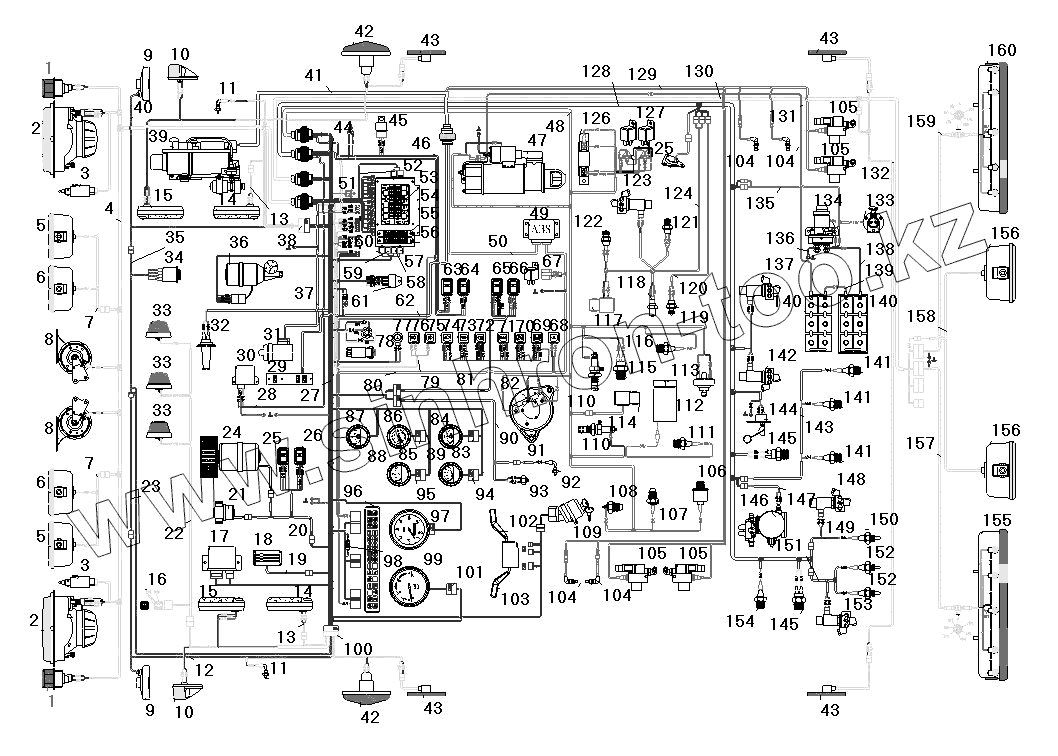

Каталог запасных частей к технике: УралАЗ УРАЛ-63685. Схема электрооборудования

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
1
2
2
3
3
4
5
5
6
6
7
7
8
8
9
9
10
10
11
11
12
13
13
14
14
15
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
33
33
34
35
36
37
38
39
40
41
42
42
43
43
43
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
81
82
83
84
85
86
87
88
89
90
91
92
93
94
95
96
97
98
99
100
101
102
103
104
104
104
104
105
105
105
105
106
107
108
109
110
110
111
112
113
114
115
116
117
118
119
120
121
122
123
124
125
126
127
128
129
130
131
132
133
134
135
136
137
138
139
140
140
141
141
141
142
143
144
145
145
146
147
148
149
150
151
152
152
153
154
155
156
156
157
158
159
160
Позиция на иллюстрации Заводской номер детали Название детали
1 26.3726010 Указатель поворота
2 341.3711010 Фара
3 ЭПК 02-08 Исполнительный элемент корректора фар
4 63645-3724029 Пучок проводов шасси
5 ФГ152АВ Фара противотуманная
6 2012.37111 Фара-прожектор
7 63634-3724065 Пучок проводов к дополнительным фарам
8 С306Д/С307Д-3721000 Комплект рупорных звуковых сигналов
9 391.8201020 Электороуправляемые зеркала заднего вида
10 264.3712010 Фонарь передний габаритный
11 ВК409-3710000 Дверные выключатели плафонов
12 63645-3724395 Пучок проводов левого зеркала
13 63645-3724005 Пучок проводов к плафону
14 СИЕУ.453754.005-01 Дополнительные плафоны освещения кабины
15 СИЕУ.453754.005-01 Дополнительные плафоны освещения кабины
16 3842.3710-02.38 Выключатель фонарей знака автопоезда
17 РС951А-3726-У-ХЛ Реле-прерыватель указателей поворота
18 [Щиток управления заслонками отопителя] Щиток управления заслонками отопителя
19 63645-3724073 Провод подсветки
20 63645-3724022 Пучок проводов отопителя
21 [Кран отопителя] Кран отопителя
22 63645-3724203 Пучок проводов к фонарям знака автопоезда
23 532303-3724397 Пучок проводов зеркал центральный
24 6363-8101010 Электродвигатель отопителя кабины
25 П147-3709-02.08 Переключатель управления отопителем кабины
26 [Переключатель управления краном отопителя] Переключатель управления краном отопителя
27 63645-3724010 Пучок проводов основной
28 63645-3724020 Пучок проводов добавочный
29 14ТСП.451.00.00.00.000 Пульт управления
30 6312.3747000 Реле демультипликатора
31 ЭМКФ 35 Корректор наклона фар
32 1212.5208000 Стеклоомыватель
33 22.3731010 Фонарь знака автопоезда
34 592/001 Блок управления зеркалами заднего вида
35 63645-3724399 Пучок проводов блока управления приводами зеркал
36 29.3780 000 Стеклоочиститель
37 63645-3724133 Пучок проводов корректора фар
38 63645-3724024 Пучок проводов кабины правый
39 14ТС.451.20.00.00 000 Подогреватель
40 63645-3724396 Пучок проводов правого зеркала
41 63645-3724305 Пучок проводов подогревателя шасси
42 5702.3726000 Указатель поворота боковой дополнительный
43 4462.3731 Фонарь боковой габаритный со светоотражающим устройством
44 63645-3724299 Пучок проводов подъема платформы
45 901.3747 Реле обогрева зеркал заднего вида
46 63645-3724102 Пучок проводов муфты включения вентилятора двигателя
47 25.3708-20 Стартер
48 63645-3724032 Пучок проводов двигателя
49 4460043100 Блок АБС
50 63645-3724103 Пучок проводов соединительный
51 901.3747 Реле обогрева зеркал заднего вида
52 901.3747 Реле обогрева зеркал заднего вида
53 9848 7769ЕА Центральное распределительное устройство
54 5323Е-3836010-10 Панель
55 41.3722-09 Блок предохранителей
56 41.3722-09 Блок предохранителей
57 901.3747 Реле обогрева зеркал заднего вида
58 901.3747 Реле обогрева зеркал заднего вида
59 480 6033 ЕZ Реле блокировки стартера, 40А
60 480 6033 ЕZ Реле блокировки стартера, 40А
61 211.3777М Реле задних противотуманных фонарей
62 63645-3724302 Пучок проводов подогревателя кабины
63 82.3709000-25.09 Переключатель муфты вентилятора
64 82.3709000-26.00 Переключатель управления самосвальной установкой
65 82.3709-24.33 Переключатель наружного освещения
66 82.3709000-30.18 Переключатель обогрева зеркал заднего вида
67 901.3747 Реле обогрева зеркал заднего вида
68 3842.3710-11.00 Выключатель АБС (диагностика)
69 3842.3710-02.30 Выключатель КОМ
70 3842.3710-02.29 Выключатель межосевой блокировки
71 3842.3710-02.28 Выключатель межколесной блокировки
72 3842.3710-11.04 Выключатель заднего противотуманного фонаря
73 3842.3710-11.36 Выключатель ЭФУ
74 3842.3710-02.05 Выключатель фары-прожектора
75 3842.3710-10.03 Выключатель дополнительной фары
76 3842.3710-02.06 Выключатель противотуманной фары
77 21.3737-10 Выключатель кнопочный
78 245.3710000-01 Выключатель аварийной сигнализации
79 63634-3724064 Пучок проводов выключателей дополнительных фар
80 63645-3724101 Пучок проводов АБС
81 63645-3724027 Пучок проводов кабины
82 6582.3701-02 Генератор
83 6361Х-3724271 Пучок проводов указателя уровня топлива
84 34.3806010 Указатель уровня топлива
85 63645-3724276 Пучок проводов манометра
86 1921.3830010 Манометр двухстрелочный
87 11.3812010 Указатель напряжения
88 36.3807010 Указатель температуры
89 33.3810010 Указатель давления в системе смазки двигателя
90 63645-3724026 Пучок проводов кабины
91 5323Е-3724226 Провод датчика замка кабины
92 ВК409-3710 Дверные выключатели плафонов
93 ММ125Д Выключатель вспомогательного тормоза
94 6361Х-3724272 Пучок проводов указателя давления
95 6361Х-3724270 Пучок проводов указателя температуры
96 6ПМ.359.000 Панель сигнальная ФГ 8047
97 ПА 8046-4 Спидометр
98 С22-33Н-2 Сопротивление
99 2531.3813010 Тахометр электронный
100 63645-3724025 Пучок проводов кабины левый
101 63645-3724274 Пучок проводов тахометра
102 9902.3709000-01 Переключатель стеклоочистителя
103 1102.3769000-02 Переключатель указателей поворота
104 [Датчик АБС] Датчик АБС
105 ВR9156-II32612 Модулятор АБС
106 ММ370-3829-ХЛ Датчик указателя давления масла в системе смазки двигателя
107 ММ111Д-3810 Датчик указателя аварийного давления масла в системе смазки двигателя
108 [Датчик засоренности масляного фильтра] Датчик засоренности масляного фильтра
109 2109-3704005-30 Выключатель стартера и приборов (замок зажигания)
110 11.3740 Свечи факельные
111 ТМ100А-3808-0 Датчик указателя температуры охлаждающей жидкости
112 13.3839 Датчик засоренности воздушного фильтра
113 11.3741 Клапан электромагнитный
114 КЭМ32 Электропневмоклапан управления муфты включения вентилятора
115 [Термореле фрикционной муфты] Термореле фрикционной муфты
116 ТМ111-3808000-08 Датчик сигнализатора аварийной температуры охлаждающей жидкости
117 151.3747 Клапан электромагнитный блокировки демультипликатора
118 1101.3843 Датчик скорости демультипликатора
119 ВК403А-3716000 Выключатель
120 5323РХ-3724330 Пучок проводов КОМ
121 ВК403А-3716000 Выключатель
122 ВК403А-3716000 Выключатель
123 КЭБ 420 Электропневмоклапан включения межколесной блокировки
124 63645-3724033 Пучок проводов коробки передач
125 ПД 8089 Датчик спидометра
126 12.3741 Резистор добавочный с электротермическим реле
127 901.3747 Реле обогрева зеркал заднего вида
128 63645-3724031 Пучок проводов шасси
129 63645-3724070 Кабель к модуляторам и датчикам
130 63645-3724030 Пучок проводов шасси
131 5323РХ-3724050 Провод от АКБ к стартеру
132 63645-3724012 Пучок проводов габаритных огней основной
133 ПС 400-3723200 Розетка штепсельная переносной лампы
134 1402.3737010 Выключатель «массы»
135 63645-3724328 Пучок проводов выключателя «массы»
136 5323-3724054 Провод от выключателя «массы» к лонжерону
137 КЭМ-10 Электропневмоклапан подъема платформы
138 4322-3724080 Провод соединения АКБ с выключателем «массы»
139 5557-3724070-30 Провод соединения аккумуляторных батарей
140 6СТ-190А Батарея аккумуляторная
141 2702.3829010 Датчик падения давления воздуха в баллонах
142 КЭМ-10 Электропневмоклапан подъема платформы
143 63645-3724145 Пучок проводов к датчику аварийного давления
144 5202.3827010 Датчик указателя уровня топлива
145 2802.382910 Выключатель сигнала торможения
146 100-3511110-10 Влагомаслоотделитель со встроенным регулятором давления
147 63645-3724504 Пучок проводов к осушителю
148 КЭБ 420 Электропневмоклапан включения межколесной блокировки
149 63645-3724505 Пучок проводов межосевой блокировки
150 [Датчик включения блокировки межосевого дифференциала] Датчик включения блокировки межосевого дифференциала
151 63645-3724506 Пучок проводов межколесной блокировки
152 [Датчик включения блокировки межколесного дифференциала] Датчик включения блокировки межколесного дифференциала
153 КЭБ 420 Электропневмоклапан включения межколесной блокировки
154 2702.3829010 Датчик падения давления воздуха в баллонах
155 7452.3716-10 Фонарь задний левый
156 112.05.44 Фара-прожектор
157 63645-3724093 Пучок проводов заднего левого фонаря
158 63645-3724072 Провод к поворотной фаре
159 63645-3724092 Пучок проводов заднего правого фонаря
160 7442.3716-10 Фонарь задний левый
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
