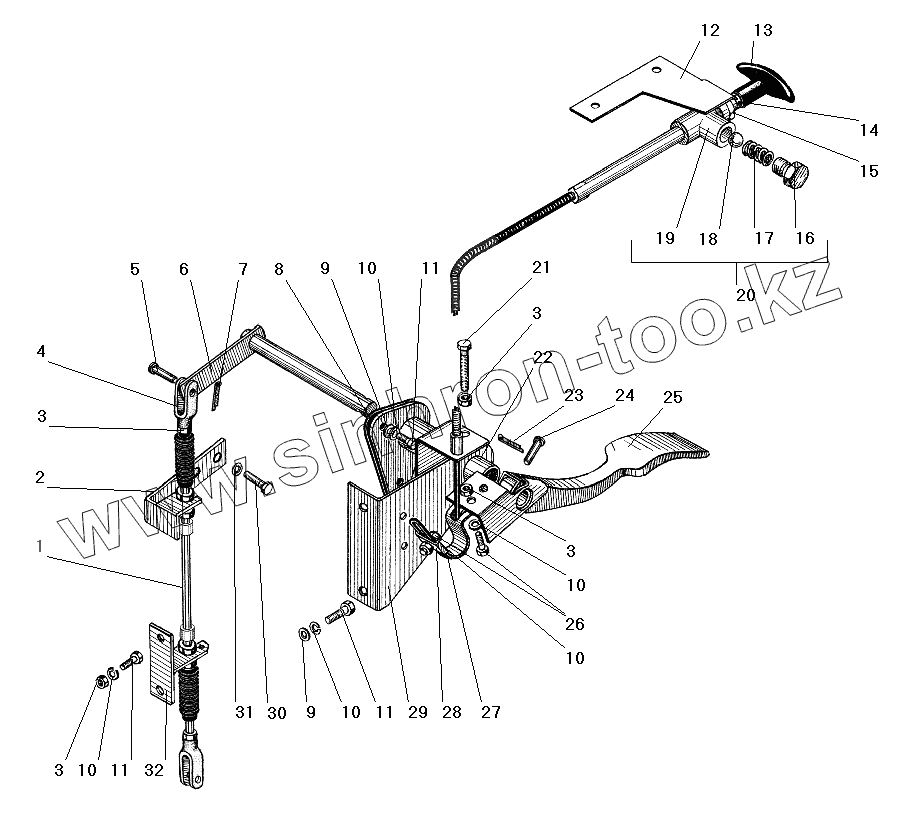

Каталог запасных частей к технике: УралАЗ УРАЛ-63685. Привод акселератора
/62.gif)
1
2
3
3
3
3
4
5
6
7
8
9
9
10
10
10
10
10
11
11
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 5323Е-1108280 | Трос управления подачей топлива | |
| 2 | 5323Е-1108217 | Кронштейн | |
| 3 | 250508-П29 | Гайка М6-6Н | |
| 4 | 4320-3122065 | Вилка | |
| 5 | 260012-П52 | Палец 6х20 | |
| 6 | 6361Х-1108213 | Ось педали | |
| 7 | 258013-П29 | Шплинт 2х16 | |
| 8 | 6361Х-1108173 | Прокладка | |
| 9 | 252004-П29 | Шайба 6 | |
| 10 | 252154-П2 | Шайба 6 пружинная | |
| 11 | 201419-П29 | Болт М6 | |
| 12 | 6361Х-1108143 | Кронштейн тяги ручного управления акселератором | |
| 13 | 4320Я-1108105 | Ручка тяги ручного управления | |
| 14 | 250464-П29 | Гайка М5-6Н | |
| 15 | 334624-П29 | Гайка М14х1,5 | |
| 16 | 4320-1108189-01 | Пробка | |
| 17 | 4320-1108048-20 | Пружина | |
| 18 | Н-261 | Шарик | |
| 19 | 6361Х-1108124 | Рейка с тягой | |
| 20 | 6361Х-1108120 | Тяга ручного привода акселератора | |
| 21 | 200213-П29 | Болт М6-6gх35 | |
| 22 | 6361Х-1108192 | Втулка оси педали | |
| 23 | 258012-П29 | Шплинт 2х12 | |
| 24 | 338322 | Палец | |
| 25 | 6361Х-1108200 | Педаль | |
| 26 | 201417-П29 | Болт М6-6gх14 | |
| 27 | 6361Х-1108170 | Хомут | |
| 28 | 6361Х-1108208 | Зажим | |
| 29 | 6361Х-1108186 | Опора | |
| 30 | 201493-П29 | Болт М10-6gх16 | |
| 31 | 252156-П2 | Шайба 10 пружинная | |
| 32 | 5323Е-1108210 | Кронштейн |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
