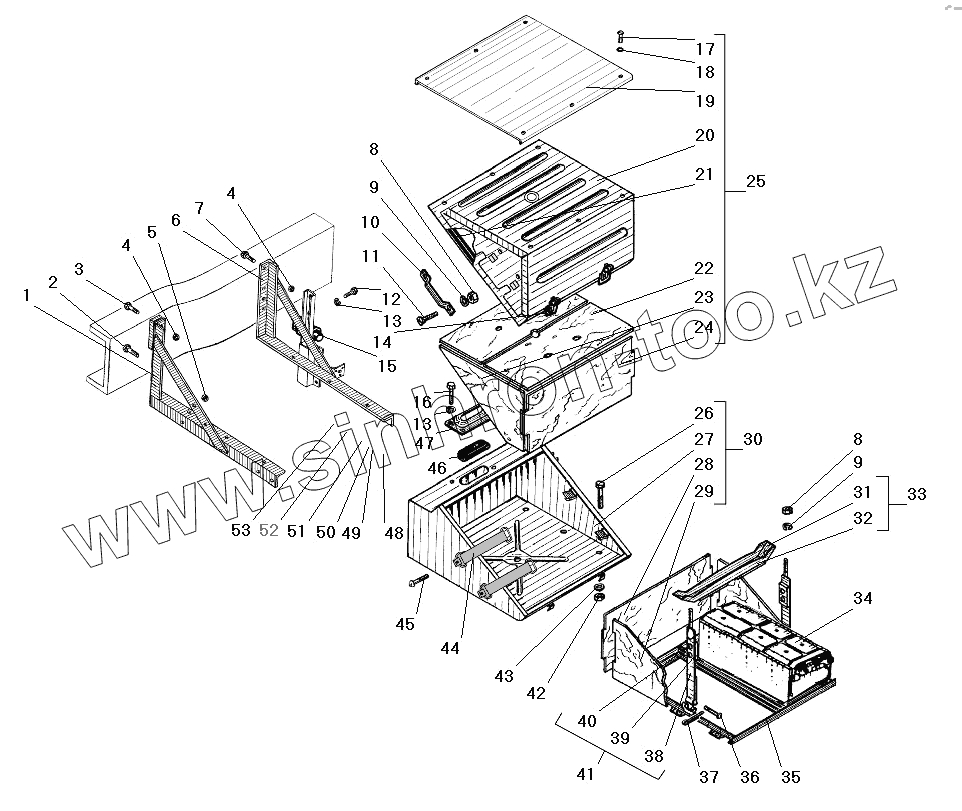

Каталог запасных частей к технике: УралАЗ УРАЛ-63674. Установка контейнера аккумуляторных батарей
/131.gif)
1
2
3
4
4
5
6
7
8
8
9
9
10
11
12
13
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 6363-3748126 | Кронштейн аккумуляторных батарей передний | |
| 2 | 332702-П29 | Болт М16х1,5х55 | |
| 3 | 330019-П29 | Болт М14х1,5х60 | |
| 4 | 251648-П29 | Гайка М14х1,5-6Н | |
| 5 | 251649-П29 | Гайка М16х1,5-6Н | |
| 6 | 6363-3748128 | Кронштейн аккумуляторных батарей задний | |
| 7 | 331927-П29 | Болт М14х1,5х32 крепления картера редуктора | |
| 8 | 250510-П29 | Гайка М8-6Н | |
| 9 | 252135-П2 | Шайба 8 пружинная | |
| 10 | 5557-6105182 | Ручка дверная внутренняя | |
| 11 | 221664-П29 | Винт М8х20 | |
| 12 | 201417-П29 | Болт М6-6gх14 | |
| 13 | 252134-П2 | Шайба 6 пружинная | |
| 14 | 4320-3748097 | Кольцо замка | |
| 15 | 1402.3737000 | Выключатель "массы" | |
| 16 | 201415-П29 | Болт М6-6gх10 | |
| 17 | 220104-П29 | Винт М6-6gх14 | |
| 18 | 252004-П29 | Шайба 6 | |
| 19 | 63674-3748052 | Накладка | |
| 20 | 63674-3748435 | Крышка контейнера | |
| 21 | 4322-3748604 | Уплотнитель крышки | |
| 22 | 63674-3748612 | Теплоизоляция крышки верхняя | |
| 23 | 63674-3748616 | Теплоизоляция крышки боковая | |
| 24 | 4322-3748608 | Теплоизоляция крышки передняя | |
| 25 | 63674-3748425 | Крышка контейнера с теплоизоляцией | |
| 26 | 201497-П29 | Болт М10-6gх25 | |
| 27 | 63674-3748017 | Корпус контейнера | |
| 28 | 4322-3748400 | Теплоизоляция корпуса задняя | |
| 29 | 4322-3748395 | Теплоизоляция корпуса боковая | |
| 30 | 63674-3748008 | Корпус контейнера с теплоизоляцией в сборе | |
| 31 | 4320-3748106 | Планка крепления аккумуляторных батарей | |
| 32 | 4320-3748108 | Прокладка планки крепления аккумуляторных батарей | |
| 33 | 4320-3748104 | Планка крепления аккумуляторных батарей в сборе | |
| 34 | 6СТ-190А | Батарея аккумуляторная | |
| 35 | 4322-3748625 | Гнездо аккумуляторных батарей | |
| 36 | 260048-П9 | Палец 8х70 | |
| 37 | 258037-П29 | Шплинт 3,2х12 | |
| 38 | 4320-3748076 | Стяжка крепления аккумуляторных батарей | |
| 39 | 4320-3748091 | Прокладка стяжки | |
| 40 | 255025 | Заклепка 3х7.01.016 | |
| 41 | 4320-3748075 | Стяжка крепления аккумуляторных батарей в сборе | |
| 42 | 250512-П29 | Гайка М10 | |
| 43 | 252136-П2 | Шайба 10 пружинная | |
| 44 | 2101-3901350 | Ремень | |
| 45 | 220051-П29 | Винт М4-6gх10 | |
| 46 | 4322-3724148 | Втулка проходная | |
| 47 | 4322-3724142 | Рамка | |
| 48 | 221589-П29 | Винт М5х38 | |
| 49 | 252003-П29 | Шайба 5 | |
| 50 | 252153-П2 | Шайба 5 пружинная | |
| 51 | 250464-П29 | Гайка М5-6Н | |
| 52 | ПС400-3723200 | Розетка штепсельная | |
| 53 | 375К-3723228-10 | Прокладка штепсельной розетки |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
