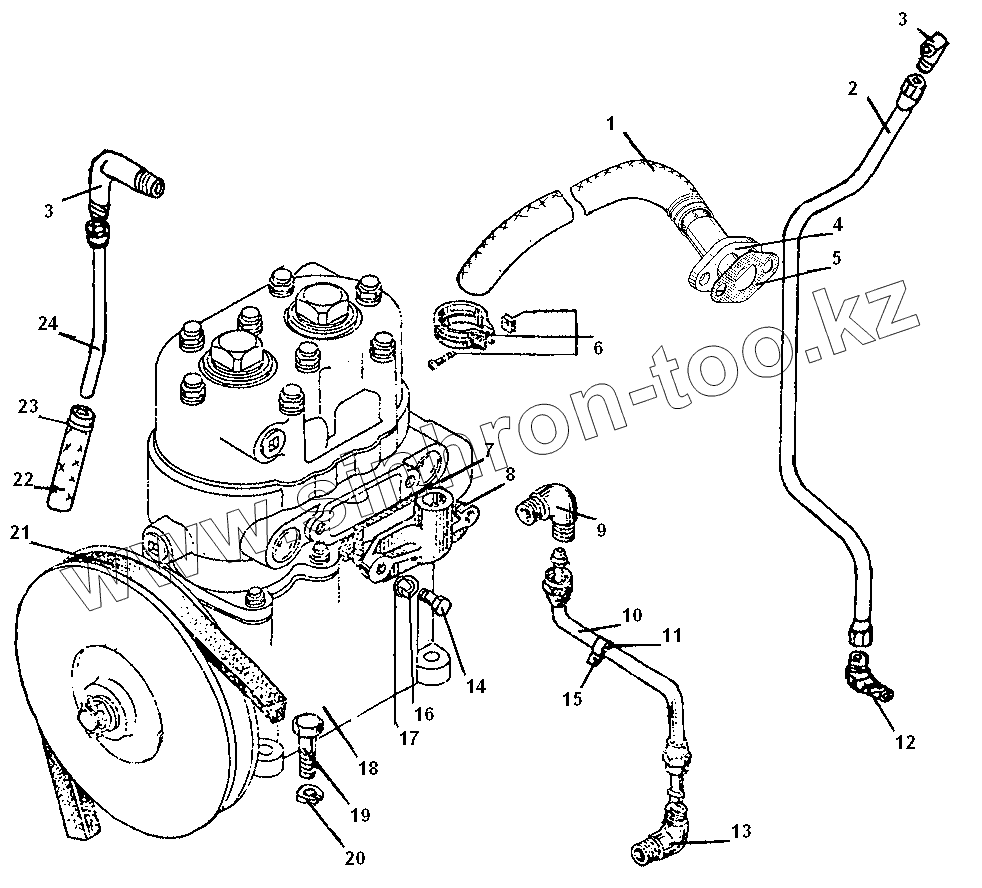

Каталог запасных частей к технике: УралАЗ УРАЛ-5557-31. Установка компрессора

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
3
4
5
6
7
8
9
10
11
12
13
15
16
17
18
19
20
21
22
23
24
Позиция на иллюстрации Заводской номер детали Название детали
1 4320Я2-3509276 Рукав-деталь 25-35-350-0,3(3)
2 4320Я-1303060 Труба компрессора подводящая
3 339046 Угольник М20х1,5 КГ3/8"
4 4320Я-3509277 Патрубок воздухоподводящий
5 4320Я-3509281 Прокладка
6 4320-1015217 Хомут в сборе
7 4320Я-3509282 Прокладка
8 4320Я-3509275 Патрубок впускной компрессора
9 339843 Угольник
10 4320Я-3509260 Трубка маслоподводящая к компрессору
11 375-3506023 Прокладка хомута
12 4320Я-1303098 Угольник
13 4320Я-3509266 Угольник
15 339178-П29 Хомут 9
16 252135-П2 Шайба 8 пружинная
17 252005-П29 Шайба 8
18 4331-35090091 Компрессор
19 201499-П29 Болт М10-6gх30
20 252136-П2 Шайба 10 пружинная
21 238НБ-1307170 Ремень II-14х10-937
22 4320Я-1303059 Рукав 14х23-600
23 00.78-00 Хомут червячный
24 4320Я-1303062 Труба компрессора отводящая
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
