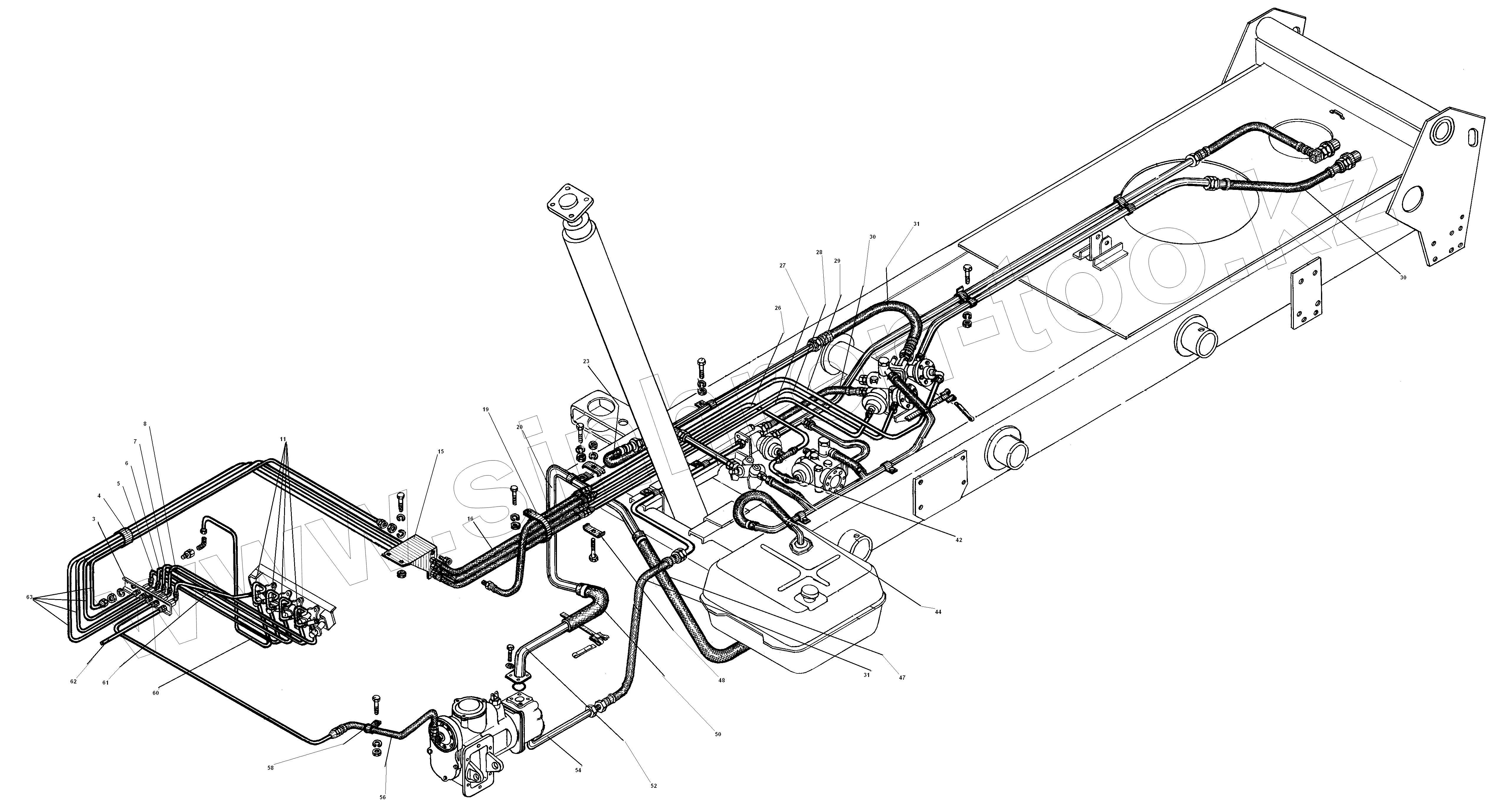

Каталог запасных частей к технике: УралАЗ УРАЛ-5557-31. Трубопроводы и шланги самосвальной установки

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
3
4
5
6
7
8
11
15
16
19
20
23
26
27
28
29
30
30
31
31
42
44
47
48
50
52
54
56
58
60
61
62
63
Позиция на иллюстрации Заводской номер детали Название детали
3 5557-8606065 Основание штуцеров
4 5557-8606072 Накладка защитная
5 5557-8606112 Труба в сборе от крана
6 5557-8606110 Труба в сборе от крана к основанию на опускание платформы
7 5557-8606108 Труба в сборе от крана к основанию на подъем платформы
8 5557-8606106 Труба в сборе от крана к приводу насоса
11 5557-8606128 Трубка воздуховодная
15 55571-8606058 Кронштейн
16 4320-3570170 Шланг гибкий
19 375-1109225 Хомут крепления трубы эжекции
20 55571-8609042 Труба всасывающая
23 55571-8609112 Шланг высокого давления
26 55571-8606124 Труба в сборе к гидрораспределителю
27 55571-8606120 Труба в сборе от шланга подъема к блоку
28 55571-8606122 Труба в сборе от шланга опускания к блоку
29 55571-8606126 Труба в сборе от шланга прицепа к блоку
30 5557-8609111 Шланг высокого давления
31 55571-8609110 Шланг высокого давления
42 55571-8607196 Воздухопровод в сборе
44 5557-8609184 Шланг сливной
47 5557-8609034 Шланг всасывающий
48 5557-8606074 Скоба крепления шлангов
50 55571-8609034 Шланг всасывающий
52 5557Я-8609040-10 Труба всасывающая
54 5557Я-8607330-20 Труба от масляного насоса к гидрораспределителю в сборе
56 5323-1803326 Шланг
58 375-3506023 Прокладка хомута
60 5557-8606114 Труба в сборе от крана к основанию на прицеп
61 5557-8606104 Труба в сборе к кранам управления
62 5557-8606102 Труба в сборе от крестовины разбора воздуха к штуцеру
63 55571-8606116 Труба в сборе от основания к шлангам
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
