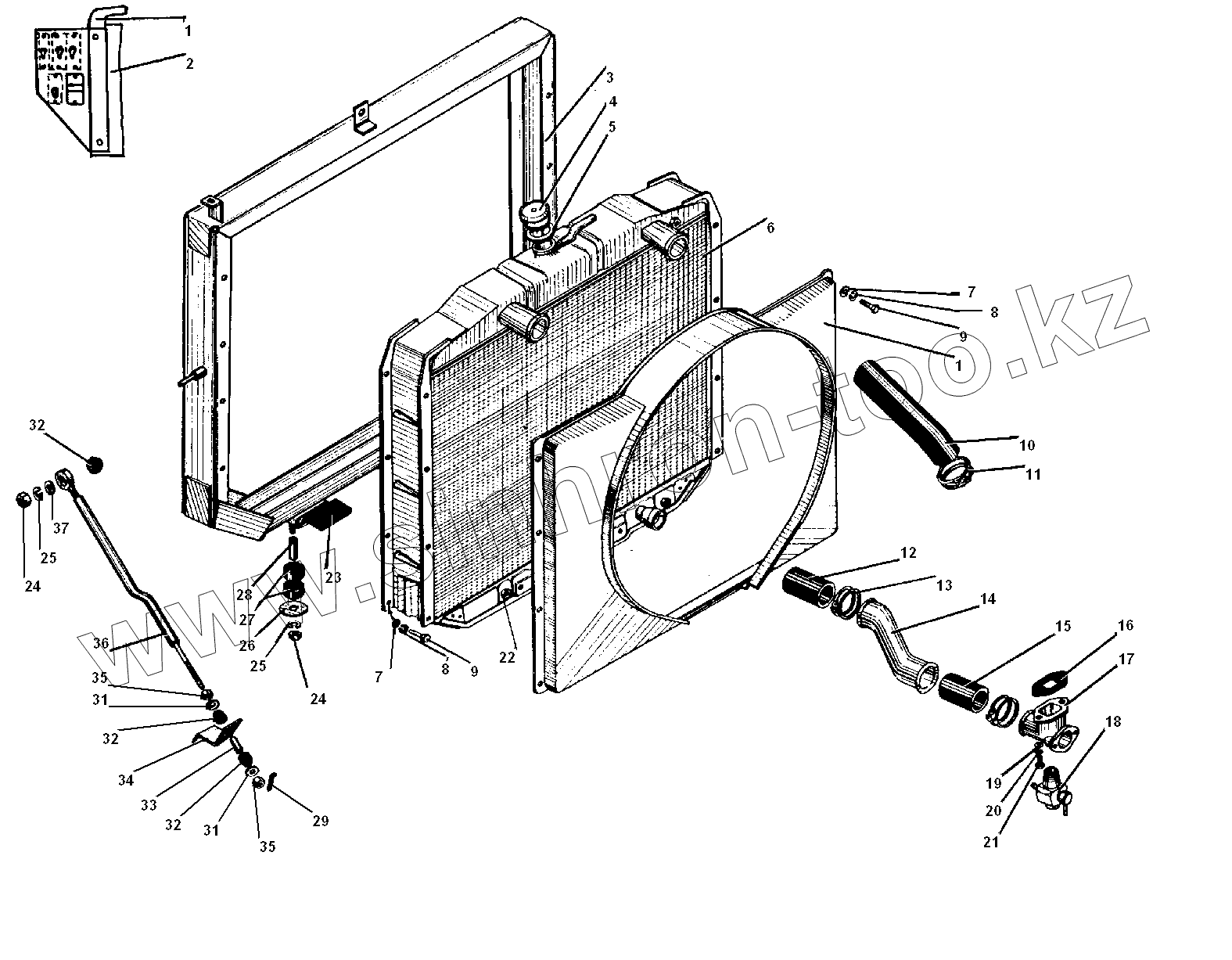

Каталог запасных частей к технике: УралАЗ УРАЛ-5557-31. Радиатор системы охлаждения
1
1
2
3
4
5
6
7
7
8
8
9
9
10
11
12
13
14
15
16
17
18
20
21
22
23
24
24
25
25
26
27
28
29
31
31
32
32
32
33
34
35
35
36
37
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 4320Я2-1309010 | Кожух вентилятора в сборе | |
| 2 | 4320-3741040 | Щиток приборов подогревателя в сборе | |
| 3 | 4320Я2-1302010-01 | Рамка в сборе | |
| 4 | 4320-1304010 | Пробка радиатора в сборе | |
| 5 | 4320-1304027 | Кольцо уплотнительное | |
| 6 | 5323Я-1301010-10 | Радиатор в сборе | |
| 7 | 252005-П29 | Шайба 8 | |
| 8 | 252135-П2 | Шайба 8 пружинная | |
| 9 | 201455-П29 | Болт М8-6gх18 | |
| 10 | 4320Я-1303010 | Шланг отводящий | |
| 11 | 00.78-02 | Хомут червячный | |
| 12 | 375-1303030 | Шланг подводного патрубка нижний | |
| 13 | 00.78-03 | Хомут червячный | |
| 14 | 4320Я2-1303120 | Патрубок соединительный | |
| 15 | 43205-1015129 | Шланг | |
| 16 | 4320Я-1303041 | Прокладка водоподводящего патрубка | |
| 17 | 4320Я-1303053 | Патрубок водоподводящий | |
| 18 | 353-1305010-А | Кран сливной в сборе | |
| 20 | 252136-П2 | Шайба 10 пружинная | |
| 21 | 250513-П29 | Гайка М10х1-6Н | |
| 22 | 338764-012 | Пробка КГ 1/4" | |
| 23 | 4320-1302076 | Накладка | |
| 24 | 250514-П29 | Гайка М12-6Н | |
| 25 | 252137-П2 | Шайба 12 пружинная | |
| 26 | 335632-П29 | Шайба 12 | |
| 27 | 4320-1302040-012 | Подушка | |
| 28 | 4320-1302071 | Втулка распорная | |
| 29 | 258038-П29 | Шплинт 3,2х16 | |
| 31 | 252039-П29 | Шайба 10 | |
| 32 | 375Б-12030901 | Амортизатор | |
| 33 | 375-1302054 | Трубка распорная подвески радиатора | |
| 34 | 4320Я2-1302046 | Кронштейн тяги радиатора | |
| 35 | 250512-П29 | Гайка М10 | |
| 36 | 4320Я-1302030 | Тяга в сборе | |
| 37 | 252045-П29 | Шайба 12 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
