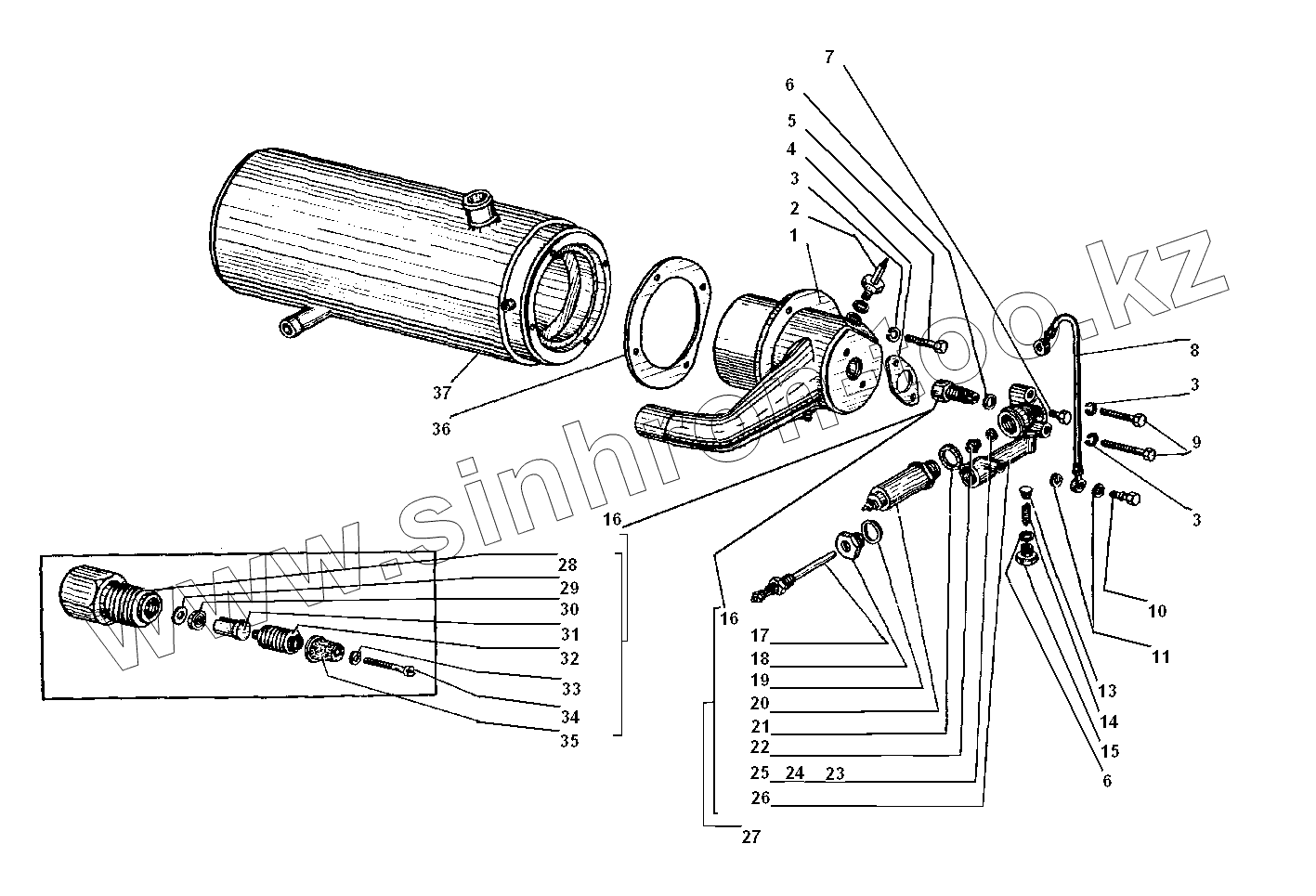

Каталог запасных частей к технике: УралАЗ УРАЛ-5557-31. Котел (теплообменник) предпускового подогревателя
1
2
3
3
3
4
5
6
6
7
8
9
10
11
13
14
15
16
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | ПЖД30-1015100-11 | Горелка в сборе | |
| 2 | СН423-3707000 | Свеча подогревателя | |
| 3 | 1-05166-77 | Шайба 8 пружинная | |
| 4 | ПЖД600-1015126 | Прокладка | |
| 5 | 1-60432-21 | Болт М8х16 | |
| 6 | ПЖД600-1015622 | Прокладка | |
| 7 | ПЖД30-1015532-05 | Болт спуска воздуха | |
| 8 | ПЖД30-1015160 | Трубка топливная в сборе | |
| 9 | 1-60439-21 | Болт М8х35 | |
| 10 | ПЖД30-1015135-10 | Штуцер топливный | |
| 11 | ПЖД30-1015137 | Прокладка штуцера | |
| 13 | Ар20-1112145 | Фильтр | |
| 14 | 201-1015935-Б | Пружина фильтра | |
| 15 | ПЖД30-1015512-04 | Корпус фильтра | |
| 16 | ПЖД30-1015610-10 | Форсунка в сборе | |
| 17 | 11-3741060 | Электронагреватель | |
| 18 | ПЖД30-1015530-04 | Втулка | |
| 19 | ПЖД30-1015529-04 | Прокладка | |
| 20 | ПЖД30-1015501-05 | Электромагнит с клапаном в сборе | |
| 21 | ПЖД600-1015842-Б | Прокладка уплотнительная | |
| 22 | ПЖД30-1015520-04 | Обойма с клапаном в сборе | |
| 23 | ПЖД30-1015508-01 | Прокладка седла клапана | |
| 24 | ПЖД30-1015508-02 | Прокладка седла клапана | |
| 25 | ПЖД30-1015508-03 | Прокладка седла клапана | |
| 26 | ПЖД30-1015505-04 | Корпус клапана с седлом в сборе | |
| 27 | ПЖД30-1015500-04 | Клапан электромагнитный с форсункой и электронагревателем в сборе | |
| 28 | ПЖД30-1015611-10 | Корпус форсунки | |
| 29 | ПЖД30-1015619 | Прокладка распылителя | |
| 30 | ПЖД30-1015620-14 | Распылитель | |
| 31 | ПЖД30-1015621-10 | Проставка | |
| 32 | ПЖД30-1015612-10 | Винт | |
| 33 | 901019-0 | Шайба | |
| 34 | ПЖД30-1015618 | Винт М3х18 | |
| 35 | ПЖД600-1015616 | Фильтр | |
| 36 | ПЖД30-1015123-01 | Прокладка уплотнительная | |
| 37 | ПЖД30-1015012-20 | Теплообменник в сборе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
