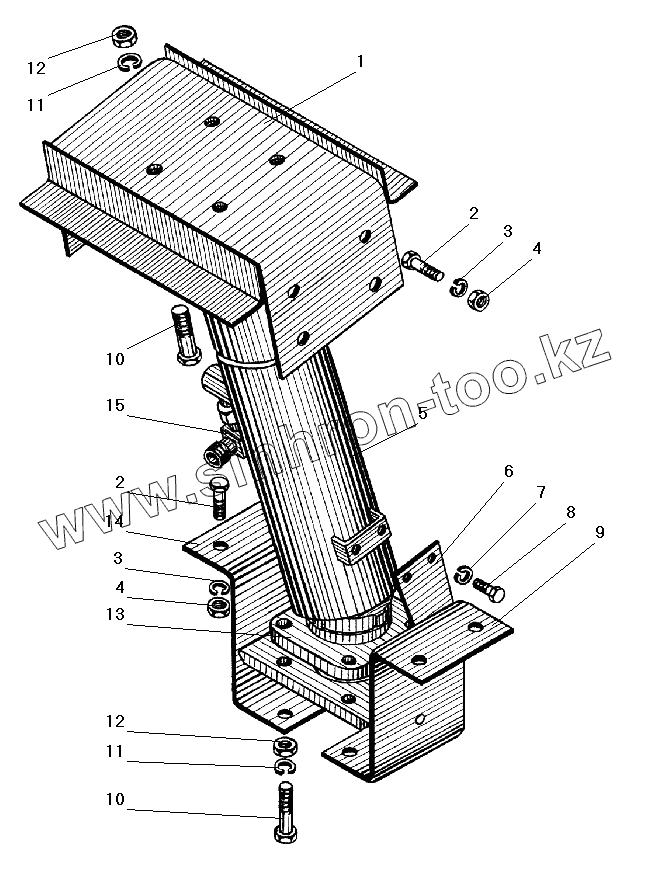

Каталог запасных частей к технике: УралАЗ УРАЛ-55571-40. Установка гидроцилиндра подъема платформы

Тип техники

Марка

Модель

Схема

1

2

2

3

3

4

4

5

6

7

8

9

10

10

11

11

12

12

13

14

15

Позиция на иллюстрации	Заводской номер детали		Название детали
1	55571-8603135		Опора верхняя
2	202118-П29		Болт М16х38
3	252139-П2		Шайба 16
4	250560-П29		Гайка М16х1,5-6Н
5	БРИП.306457.010		Гидроцилиндр подъема платформы в сборе
6	55571-8603156		Кулиса
7	252156-П2		Шайба 10 пружинная
8	201674-П29		Болт М10х1,25-6gх20
9	55571-8603100		Кронштейн гидроцилиндра в сборе левый
10	332784-П29		Болт М18-6gх70
11	252140-П2		Шайба 18.ОТ
12	250562-П29		Гайка М18-6Н
13	5557-8603117		Усилитель кронштейна
14	55571-8603103		Кронштейн гидроцилиндра в сборе правый
15	55571-8603160		Угольник

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
