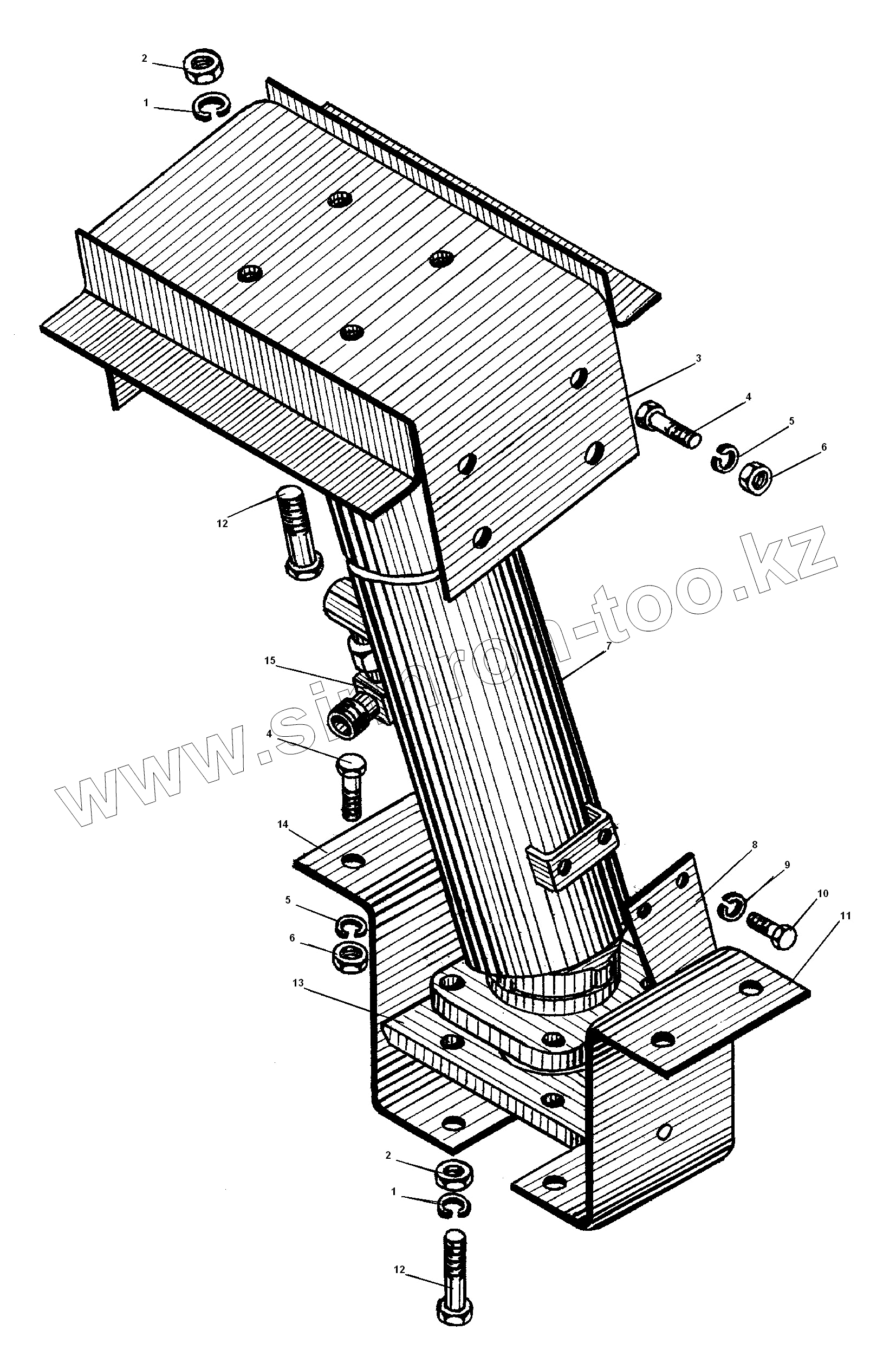

Каталог запасных частей к технике: УралАЗ УРАЛ-55571-30. Установка гидроцилиндра подъема платформы

Тип техники

Марка

Модель

Схема

1

1

2

2

3

4

4

5

5

6

6

7

8

9

10

11

12

12

13

14

15

Позиция на иллюстрации	Заводской номер детали		Название детали
1	252140-П2		Шайба 18.ОТ
2	250562-П29		Гайка М18-6Н
3	55571-8603135		Опора верхняя
4	202118-П29		Болт М16х38
5	252139-П2		Шайба 16
6	250560-П29		Гайка М16х1,5-6Н
7	БРИП.306457.0101		Гидроцилиндр подъема платформы в сборе
8	55571-8603156		Кулиса
9	252156-П2		Шайба 10 пружинная
10	201674-П29		Болт М10х1,25-6gх20
11	55571-8603100		Кронштейн гидроцилиндра в сборе левый
12	332784-П29		Болт М18-6gх70
13	5557-8603117		Усилитель кронштейна
14	55571-8603103		Кронштейн гидроцилиндра в сборе правый
15	55571-8603160		Угольник

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
