Каталог запасных частей к технике: УралАЗ УРАЛ-55571-30. Усилительный механизм

Тип техники

Марка

Модель

Схема

1

2

3

4

5

6

7

8

9

10

10

11

12

13

14

15

16

17

18

19

19

20

21

22

23

24

25

26

27

28

29

30

31

32

33

34

34

35

36

37

38

39

40

41

42

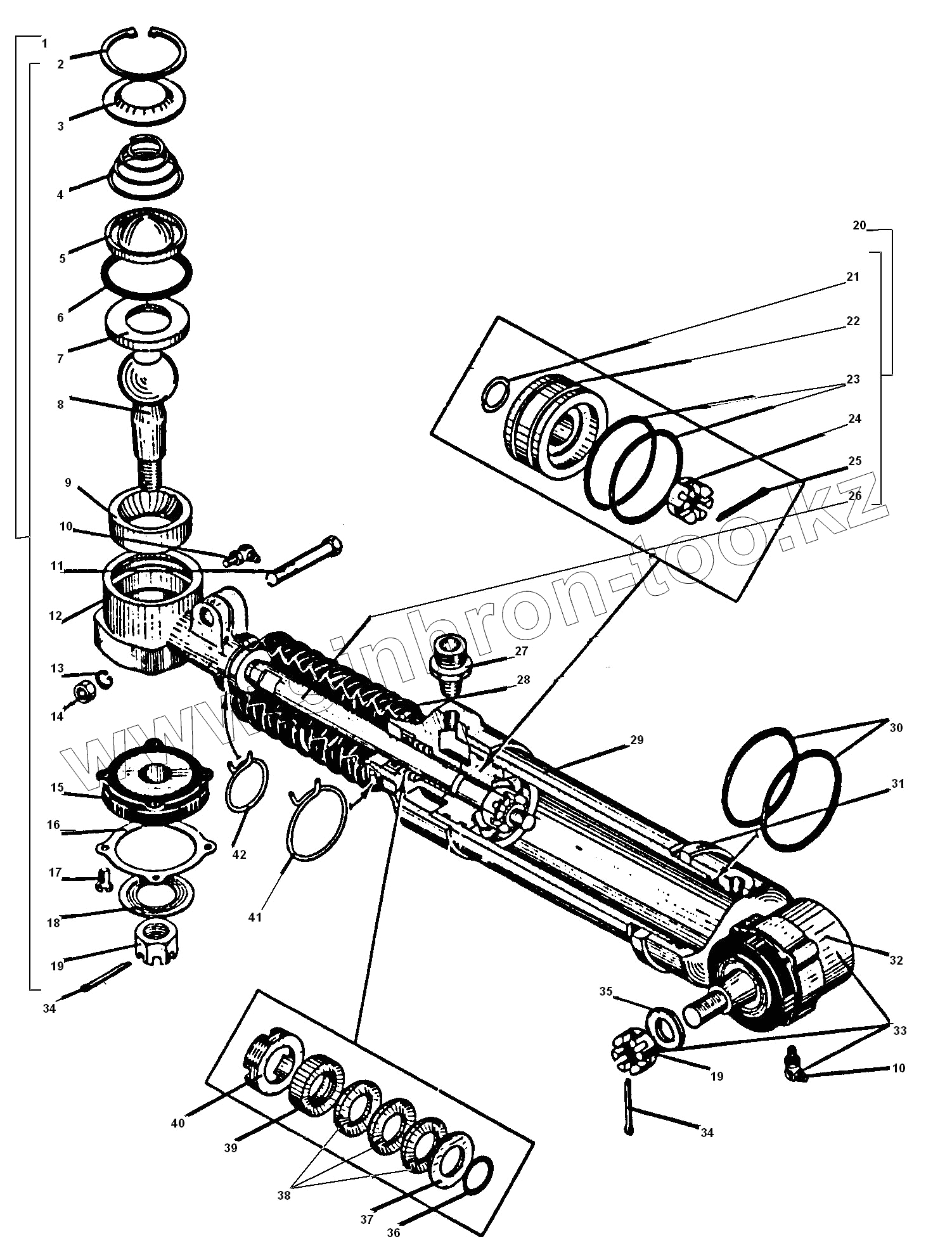

Позиция на иллюстрации	Заводской номер детали		Название детали
1	4322-3405060		Наконечник штока в сборе
2	375-3003122		Кольцо стопорное
3	375-3003129		Заглушка
4	375-3003128		Пружина
5	4320-3414085		Обойма пружины
6	4320-3414127-01		Уплотнитель
7	375-3003059		Вкладыш нижний
8	375-3003065		Палец шаровой
9	375-3003058-10		Вкладыш верхний
10	264040-П29		Масленка 2.3.90.01 в сборе
11	200367-П29		Болт М12-6gх45
12	4322-3405061		Наконечник штока
13	252137-П2		Шайба 12 пружинная
14	250514-П29		Гайка М12-6Н
15	4320-3414076-01		Муфта защитная в сборе
16	4320-3414078		Накладка муфты
17	4320-3414081		Винт М8х12
18	4320-3414095		Шайба
19	334837-П29		Гайка М18х1,5
20	375-3405030-10		Шток с поршнем в сборе
21	375-3405041		Полукольцо штока
22	375-3405037-01		Поршень
23	060-070-58-2-2		Кольцо уплотнительное
24	334933-П29		Гайка М22х1,5
25	258053-П29		Шплинт 4х25
26	375-3405046		Шток
27	375-3407603-Б		Штуцер
28	375-3405051-01		Муфта защитная штока
29	375-3405013		Цилиндр гидроусилителя с крышкой и втулкой в сборе
30	375-3405084		Кольцо уплотнительное
31	375-3405081		Гайка наконечника
32	4322-3405076		Наконечник цилиндра
33	4322-3405075		Наконечник цилиндра в сборе
34	258054-П29		Шплинт 4х32
35	336024-П29		Шайба 19
36	022-028-36-1-2		Кольцо уплотнительное ушка
37	КО-22х42-2		Кольцо опорное КО-22х42-2
38	М22х42-2		Манжета М22х42-2
39	375-3405050		Кольцо нажимное в сборе
40	335058-П29		Гайка М45х1,5
41	339946-П2		Хомут
42	339945-П2		Хомут
