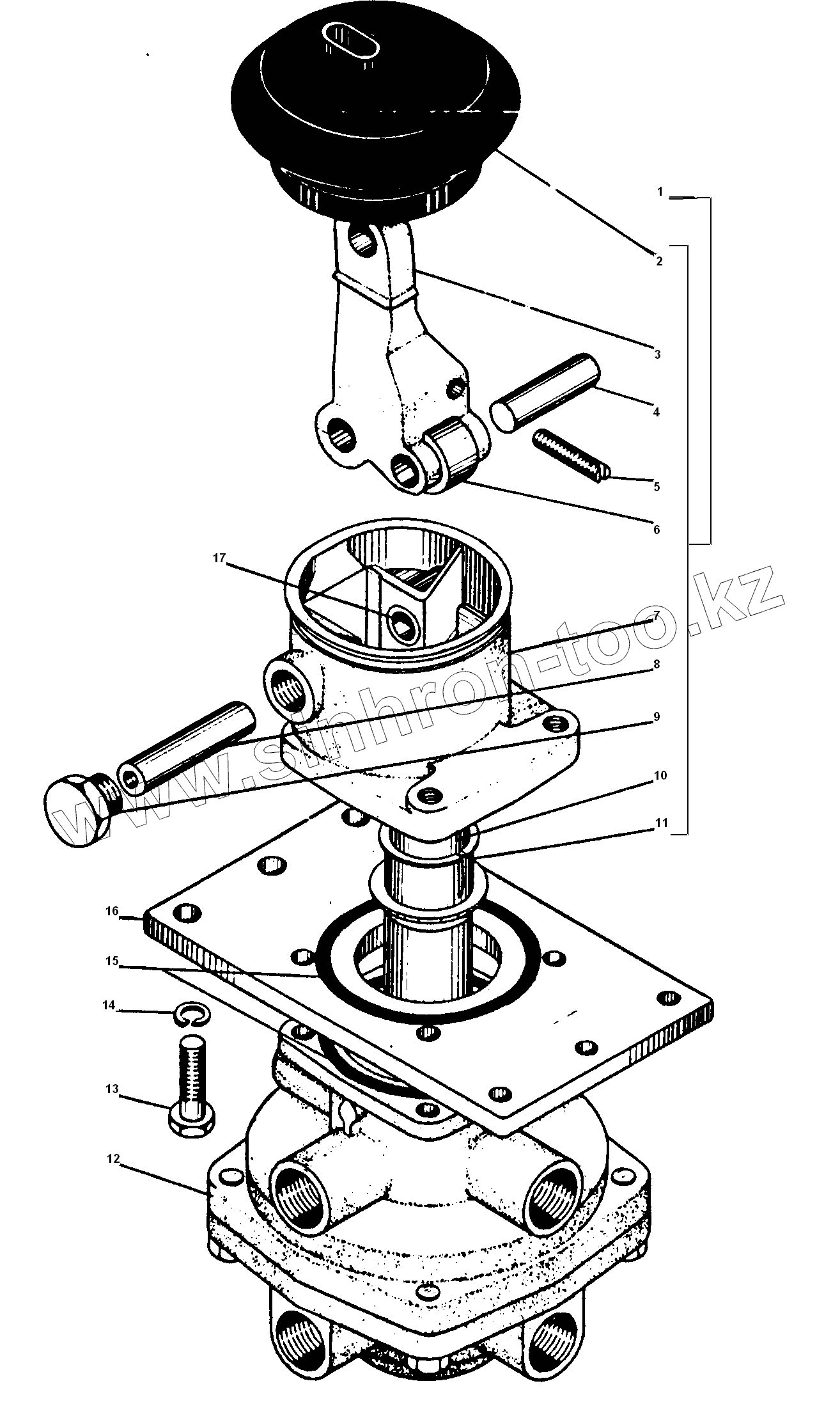

Каталог запасных частей к технике: УралАЗ УРАЛ-55571-30. Тормозной двухсекционный кран с рычагом

Тип техники

Марка

Модель

Схема

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

Позиция на иллюстрации	Заводской номер детали		Название детали
1	100-3514070		Рычаг тормозного крана в сборе
2	100-3514080-01		Оболочка защитная
3	100-3514074		Рычаг
4	484107-П29		Штифт 12х39
5	480704-П29		Винт М6х30
6	100-3514075		Ролик
7	100-3514071		Корпус со втулками в сборе
8	100-3514076		Ось
9	100-3514078		Пробка М16х1,5
10	100-3514079		Толкатель
11	100-3514077		Втулка
12	100-3514010		Кран тормозной двухсекционный в сборе
13	201460-П29		Болт М8-6gх30
14	305890-П2		Шайба 8 пружинная
15	100-35140131		Кольцо прокладочное
16	100-3514012		Плита опорная
17	100-35140731		Втулка

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
