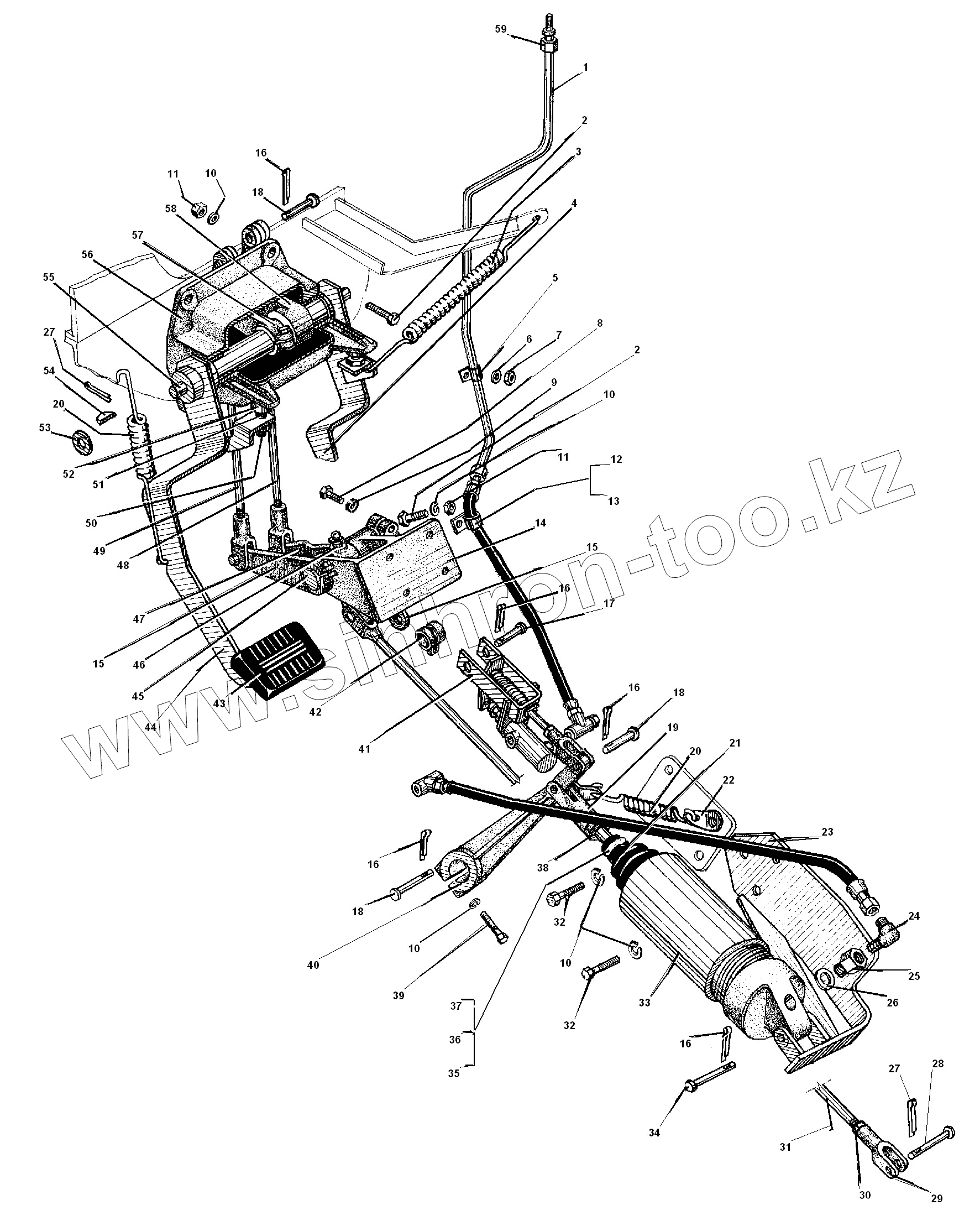

Каталог запасных частей к технике: УралАЗ УРАЛ-55571-30. Привод педалей сцепления и тормоза
1
2
2
3
4
5
6
7
8
9
10
10
10
10
11
11
12
13
14
15
15
16
16
16
16
16
17
18
18
18
19
20
20
21
22
23
24
25
26
27
27
28
29
30
31
32
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 5557-1602194-10 | Трубка | |
| 2 | 201500-П29 | Болт М10 | |
| 3 | 4320-3504032 | Пружина оттяжная педали тормоза | |
| 4 | 5557-3504010 | Педаль тормоза в сборе | |
| 5 | 339434-П29 | Хомут | |
| 6 | 252037-П29 | Шайба 6 | |
| 7 | 250508-П29 | Гайка М6-6Н | |
| 8 | 200263-П29 | Болт М8-6gх35 | |
| 9 | 252135-П2 | Шайба 8 пружинная | |
| 10 | 252136-П2 | Шайба 10 пружинная | |
| 11 | 250512-П29 | Гайка М10 | |
| 12 | 375-3506023 | Прокладка хомута | |
| 13 | 339098-П29 | Хомут крепления шланга | |
| 14 | 5557Я-1602082 | Кронштейн в сборе | |
| 15 | 5557Я-1602120 | Рычаг вала привода | |
| 16 | 258038-П29 | Шплинт 3,2х16 | |
| 17 | 260062-П52 | Палец 10х40 | |
| 18 | 339640-П52 | Палец 10х28 | |
| 19 | 375-3508045 | Вилка тяги | |
| 20 | 4320-1602119 | Пружина | |
| 21 | 5557-1609052-01 | Колпак защитный | |
| 22 | 375-1103012-10 | Пластина | |
| 23 | 5557Я-1602196 | Кронштейн | |
| 24 | 339358 | Угольник | |
| 25 | 339699 | Штуцер К1/8"-М12х1,5" | |
| 26 | 4320-3506054 | Прокладка | |
| 27 | 258052-П29 | Шплинт 4х20 | |
| 28 | 260087-П52 | Палец 12х35 | |
| 29 | 375-3504036 | Вилка тяги | |
| 30 | 250515-П29 | Гайка М12х1,25-6Н | |
| 31 | 4320-3504065 | Тяга в сборе | |
| 32 | 206535-П29 | Болт М10-6gх22 | |
| 33 | 5557Я-1609005 | Цилиндр пневматический в сборе | |
| 34 | 260043-П52 | Палец 8х48 | |
| 35 | 4598711592 | Пряжка хомута | |
| 36 | 4598711576 | Лента хомута 40 | |
| 37 | 4598711152 | Шплинт | |
| 38 | 250615-П29 | Гайка М12х1,25-6Н | |
| 39 | 200319-П29 | Болт М10-6gх50 | |
| 40 | 5557Я-1602074-01 | Рычаг вала вилки выключения сцепления | |
| 41 | 5557Я2-1602160 | Тяга с краном в сборе | |
| 42 | 5323-1602178 | Проставка | |
| 43 | 5557-3504015 | Подушка | |
| 44 | 5557Я-1602010 | Педаль сцепления в сборе | |
| 45 | 5557Я2-1602032 | Вал привода выключения сцепления | |
| 46 | 264020-П29 | Масленка 1.3 | |
| 47 | 5557Я-3504058 | Рычаг управления тормозным краном в сборе | |
| 48 | 4320-3504052 | Тяга педали в сборе | |
| 49 | 5557Я-1602057 | Тяга выключения сцепления | |
| 50 | 250510-П29 | Гайка М8-6Н | |
| 51 | 4320-1602091 | Наконечник регулировочный | |
| 52 | 4320-1602070-01 | Буфер педали | |
| 53 | 252016-П29 | Шайба 14 | |
| 54 | 338062 | Шпонка 22х9,5 сегментная | |
| 55 | 4320-1602055 | Вал педали сцепления | |
| 56 | 4320-1602063-01 | Кронштейн педалей сцепления и тормоза в сборе | |
| 57 | 5557Я-1602060 | Рычаг вала педали сцепления | |
| 58 | 5557Я-3504026 | Рычаг вала педали тормоза | |
| 59 | 339200-П29 | Штуцер М10х1 К1/8" |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
