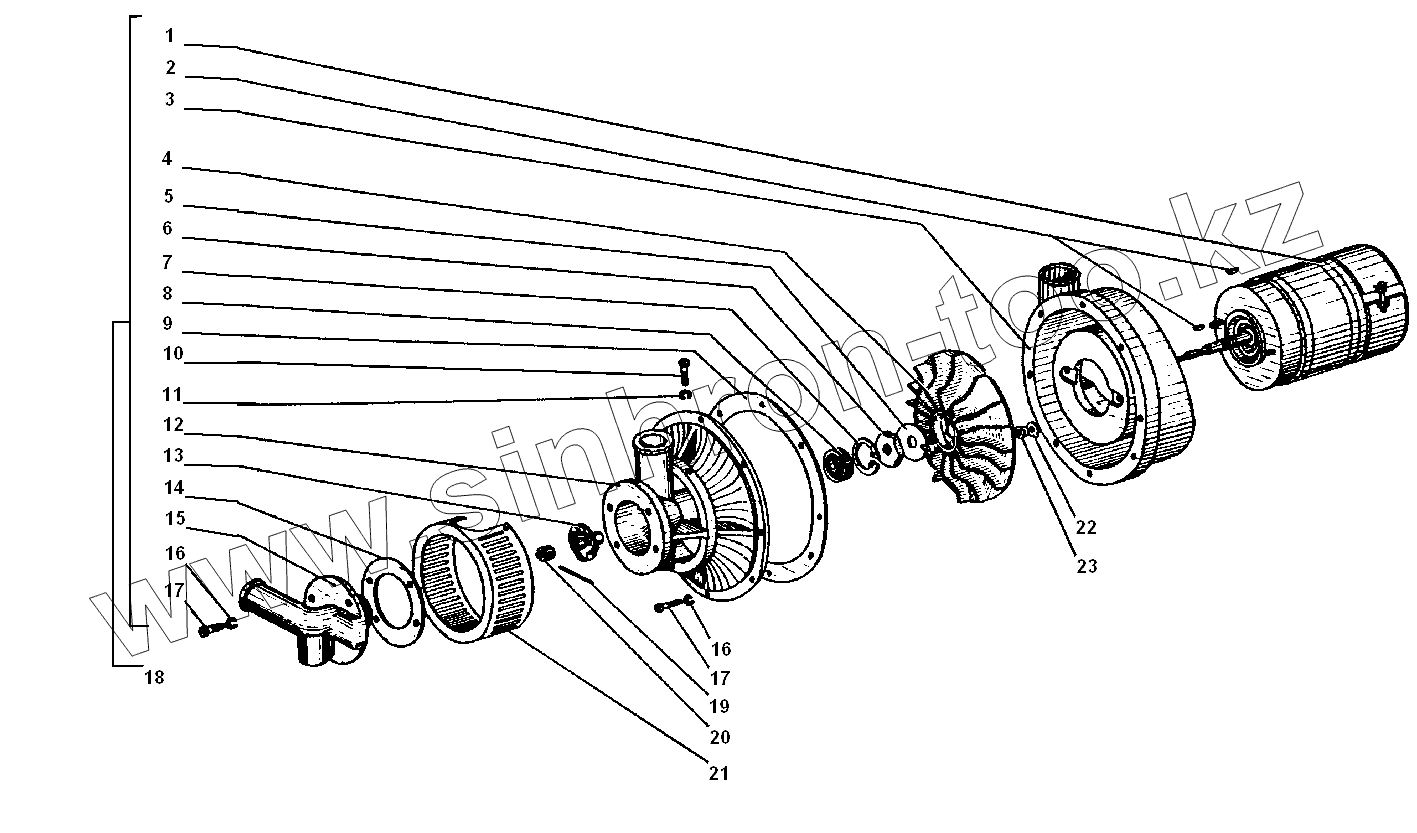

Каталог запасных частей к технике: УралАЗ УРАЛ-55571-30. Нагнетатель насосного агрегата

Тип техники

Марка

Модель

Схема

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

16

17

17

18

19

20

21

22

23

Позиция на иллюстрации	Заводской номер детали		Название детали
1	МЭ252-3730000		Электродвигатель подогревателя
2	ПЖД30-1015225		Шпонка сегментная
3	ПЖД30-1015231-02		Улитка нагнетателя
4	ПЖД30-1015230-20		Крыльчатка вентилятора
5	ПЖД30-1015228-10		Шайба стопорная
6	ПЖД30-1015224-10		Гайка крепления крыльчатки
7	ОВ65-0320		Кольцо стопорное
8	ПЖД30-1015240		Сальник
9	ПЖД600-1015233		Прокладка
10	1-03747-01		Винт М4х8
11	1-11953-77		Шайба 4 пружинная
12	ПЖД30-1015220-12		Корпус нагнетателя
13	ПЖД30-1015236-12		Колесо рабочее в сборе
14	ПЖД600-1015221		Прокладка патрубка
15	ПЖД30-1015222		Патрубок подводящий
16	1-05164-77		Шайба 6 пружинная
17	1-03767-01		Винт М6х16
18	ПЖД30Г-1015210		Нагнетатель в сборе
19	ПЖД600-1015244		Проволока контровки гайки
20	ПЖД30-1015223		Гайка крепления рабочего колеса
21	ПЖД600-1015212-10		Сетка нагнетателя в сборе
22	ПЖД600-1015232		Шайба стопорная
23	ПЖД600-1015229		Гайка крепления улитки
