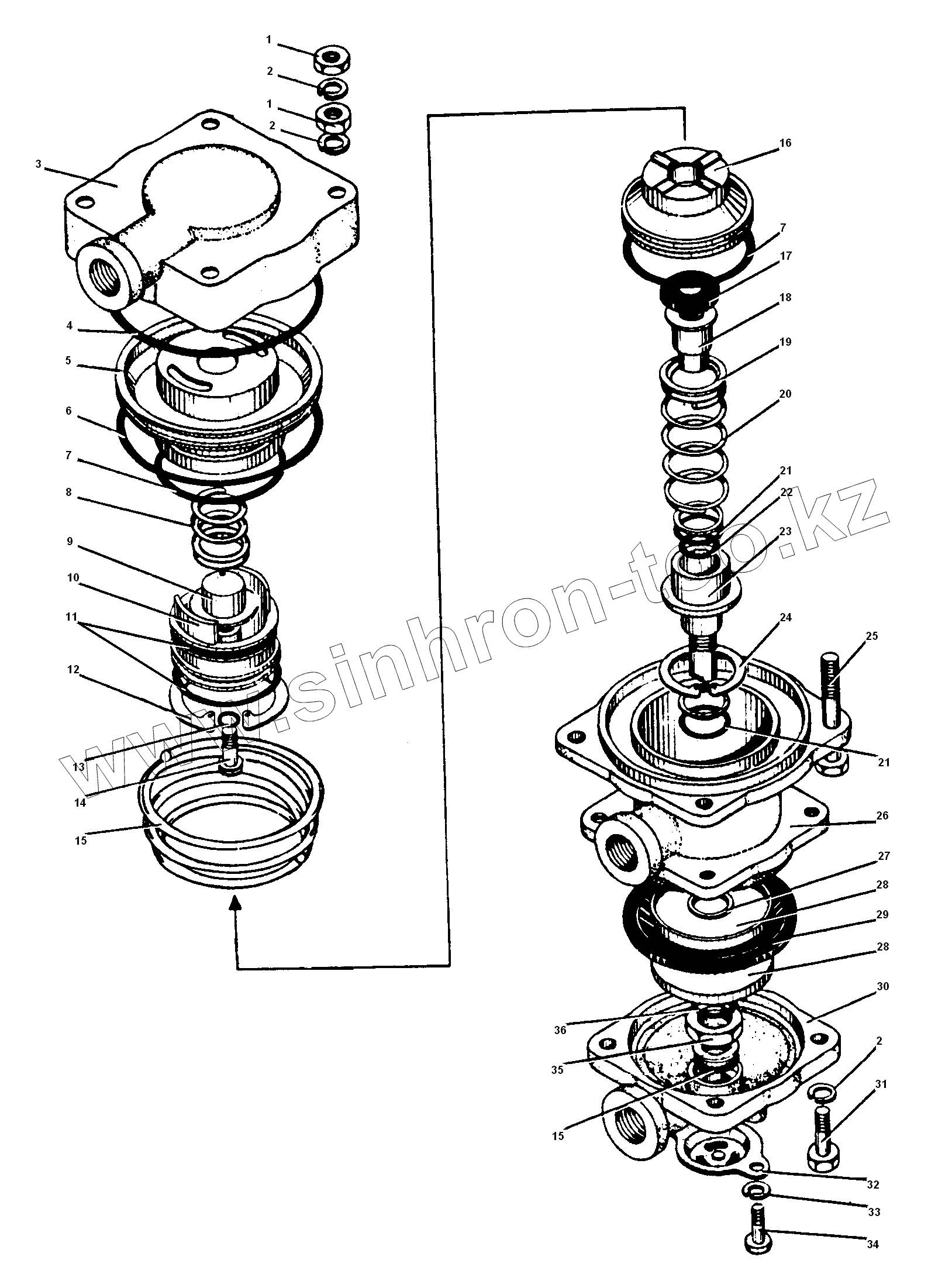

Каталог запасных частей к технике: УралАЗ УРАЛ-55571-30. Клапан управления тормозами прицепа

Тип техники

Марка

Модель

Схема

1

1

2

2

2

3

4

5

6

7

7

8

9

10

11

12

13

14

15

15

16

17

18

19

20

21

21

22

23

24

25

26

27

28

28

29

30

31

32

33

34

35

36

Позиция на иллюстрации	Заводской номер детали		Название детали
1	250510-П29		Гайка М8-6Н
2	305890-П2		Шайба 8 пружинная
3	100-3522020		Корпус верхний
4	100-3522032		Кольцо О-образное
5	100-3522056		Поршень верхний большой
6	100-3522025		Кольцо О-образное
7	100-3522029		Кольцо О-образное
8	100-3522022		Пружина
9	100-3522023		Тарелка пружины
10	100-3522058		Поршень верхний малый
11	100-3522024		Кольцо О-образное
12	489312-П2		Кольцо упорное
13	100-3522026		Кольцо О-образное
14	100-3522055		Винт регулировочный
15	100-3522068		Пружина
16	100-3522035		Поршень средний
17	11.3522061		Кольцо клапана
18	11.3522062		Корпус клапана
19	100-3522027		Тарелка пружины
20	100-3522028		Пружина
21	100-3522063		Кольцо О-образное
22	100-3522037		Кольцо О-образное
23	100-3522040		Поршень нижний
24	489306-П2		Кольцо упорное 38х1,5
25	11.3522088-10		Болт М8х60
26	100-3522030		Корпус средний
27	309791		Кольцо уплотнительное
28	100-3522066		Шайба диафрагмы
29	100-3522065		Мембрана
30	100-3522050		Корпус нижний
31	201458-П29		Болт М8-6gх25
32	100-3522070		Окно выпускное с клапаном в сборе
33	305887-П2		Шайба пружинная 6
34	201416-П29		Болт М6-6gх12
35	100-3522054		Гайка
36	100-3522069		Кольцо О-образное

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
