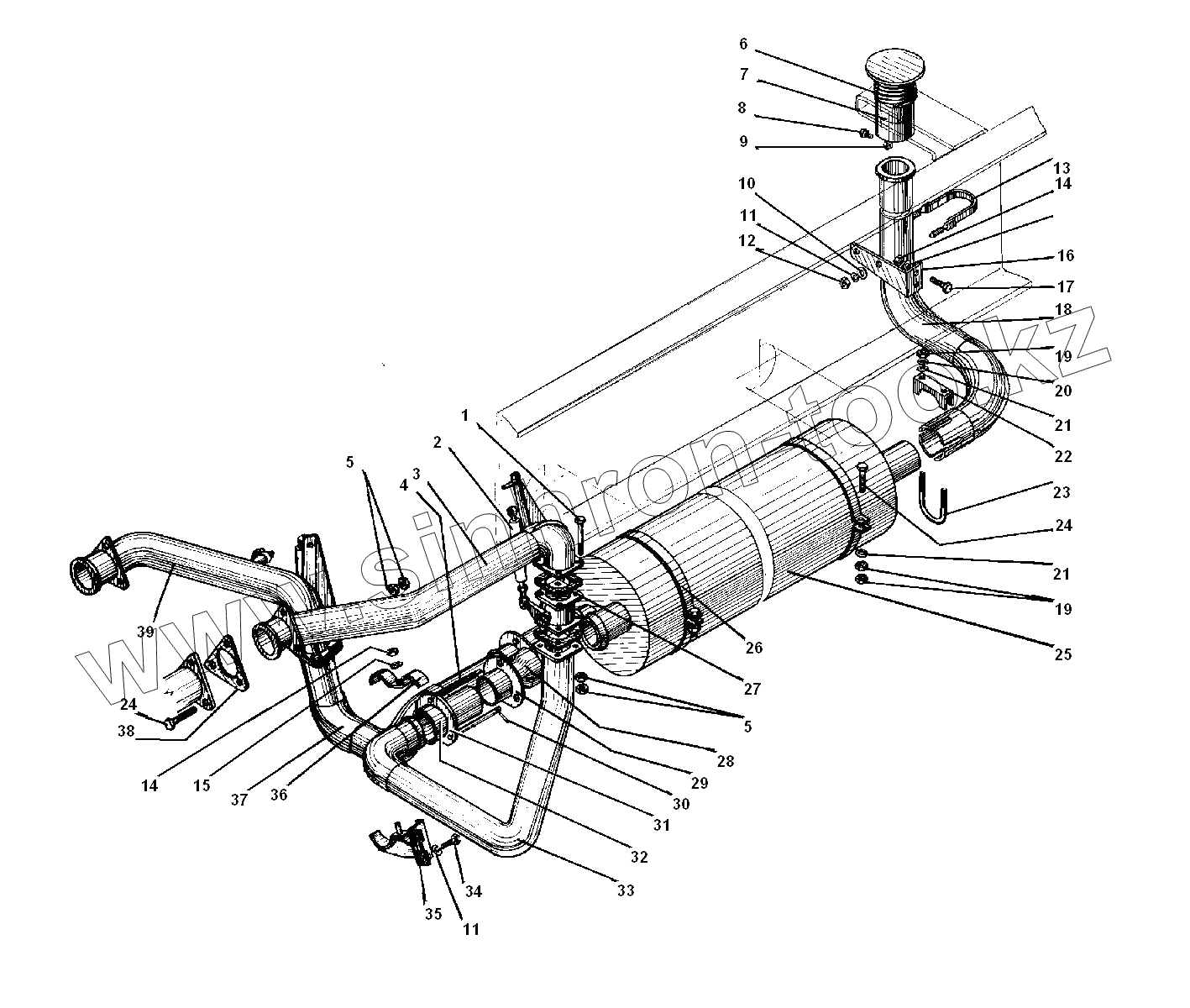

Каталог запасных частей к технике: УралАЗ УРАЛ-55571-30. Cистема выпуска газов
1
2
3
4
6
7
8
9
10
11
11
12
13
14
14
15
16
17
18
19
19
20
22
23
24
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 200329-П29 | Болт М10-6gх100 | |
| 2 | 100-35702102 | Цилиндр пневматический | |
| 3 | 4320Я-1203008 | Труба передняя левая в сборе | |
| 4 | 4320Я-1203389 | Пружина | |
| 6 | 55571-1203553 | Пружина | |
| 7 | 55571-1203550 | Труба выпускная наружная | |
| 8 | 330513-П29 | Болт М6х11 | |
| 9 | 250508-П29 | Гайка М6-6Н | |
| 10 | 252016-П29 | Шайба 14 | |
| 11 | 252138-П2 | Шайба 14 пружинная | |
| 12 | 250558-П29 | Гайка М14-6Н | |
| 13 | 5323-1203410 | Хомут приемных труб | |
| 14 | 250510-П29 | Гайка М8-6Н | |
| 15 | 252135-П2 | Шайба 8 пружинная | |
| 16 | 55571-1203562 | Кронштейн | |
| 17 | 200263-П29 | Болт М8-6gх35 | |
| 18 | 55571-1203555 | Труба выпускная съемная | |
| 19 | 250512-П29 | Гайка М10 | |
| 19 | 250536 | Гайка М10-6Н | |
| 20 | 252136-П2 | Шайба 10 пружинная | |
| 22 | 4320-1203060 | Хомут выпускной трубы | |
| 23 | 4320-1203065 | Стремянка | |
| 24 | 200315-П29 | Болт М10-6gх40 | |
| 25 | 4320Я-1201010-10 | Глушитель в сборе | |
| 26 | 4320-1203043 | Хомут глушителя | |
| 27 | 4320-1203165 | Прокладка уплотнительная | |
| 28 | 4320Я-1203154 | Переходник компенсатора задний | |
| 29 | 4320Я-1203487 | Фланец | |
| 30 | 258024-П29 | Шплинт 2,5х16 | |
| 31 | 4320Я-1203485 | Фланец со шпильками | |
| 32 | 4320Я-1203153 | Переходник компенсатора передний | |
| 33 | 4320Я-1203011 | Труба задняя левая в сборе | |
| 34 | 201585-П29 | Болт М14-6gх30 | |
| 35 | 4320Я-1203322 | Кронштейн приемных труб в сборе | |
| 36 | 4320-1203327 | Хомут | |
| 37 | 4320Я-1203006 | Труба задняя правая в сборе | |
| 38 | 4320Я-1203165 | Прокладка уплотнительная | |
| 39 | 4320Я-1203010 | Труба передняя правая в сборе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
