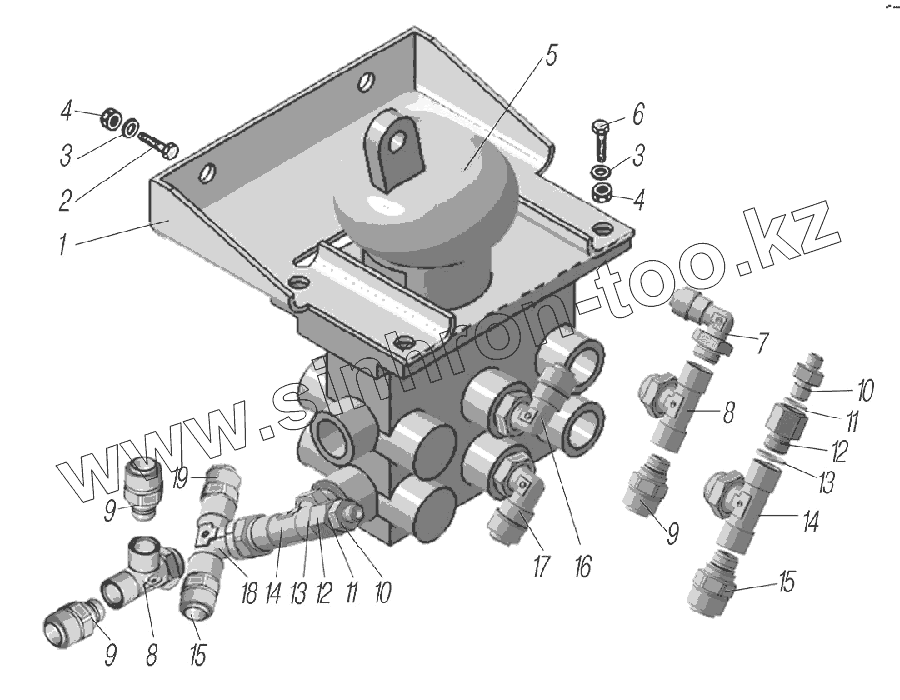

Каталог запасных частей к технике: УралАЗ УРАЛ-55571-1121-70. Установка крана тормозного

Тип техники

Марка

Модель

Схема

1

2

3

3

4

4

5

6

7

8

8

9

9

9

10

10

11

11

12

12

13

13

14

14

15

15

16

17

18

19

Позиция на иллюстрации	Заводской номер детали		Название детали
1	4320-3514150		Кронштейн
2	201500-П29		Болт М10
3	252136-П2		Шайба 10 пружинная
4	250512-П29		Гайка М10
5	11.3514010-05		Кран тормозной трgxсекционный
6	201497-П29		Болт М10-6gх25
7	D650210-М16х1,5-6g		Фитинг угловой
8	D2072М16х1,5-М22х1,5-6g		Тройник
9	DS651010-М16х1,5-6g		Фитинг прямой
10	339538-П		Штуцер
11	4320-3506054		Прокладка
12	334169		Штуцер
13	5323-3506054		Прокладка
14	D2062М16х1,5-М22х1,5-6g		Тройник
15	DS651015-M16х1,5-S		Фитинг прямой
16	D650210-М22х1,5-6g		Фитинг угловой
17	D650215-M22х1,5-S		Фитинг угловой
18	D2062М16х1,5-М16х1,5-6g		Тройник
19	DS65106-M16х1,5-S		Фитинг прямой

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
