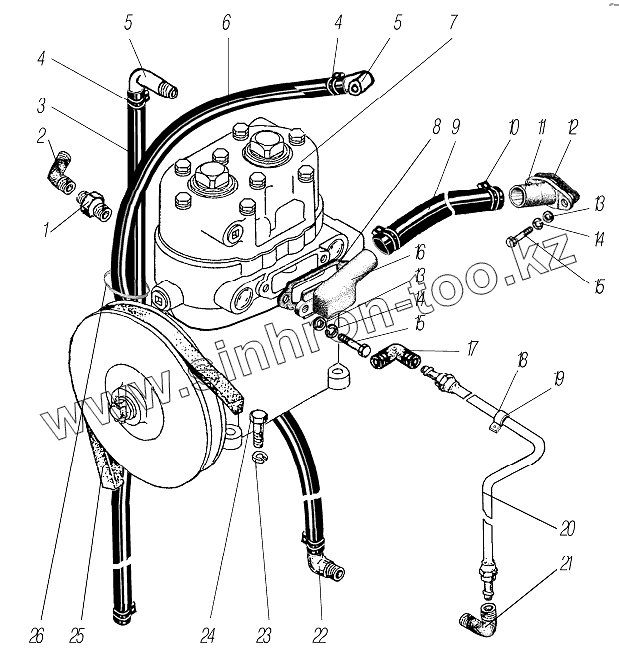

Каталог запасных частей к технике: УралАЗ УРАЛ-532361. Установка компрессора

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
4
5
5
6
6
7
8
9
9
10
11
12
13
13
14
14
15
15
16
17
18
19
20
21
22
23
24
25
26
Позиция на иллюстрации Заводской номер детали Название детали
1 339227 Штуцер
2 339046 Угольник М20х1,5 КГ3/8"
3 5323РХ-3125076 Рукав 10х17,5-1,47
4 00.10.00 Хомут червячный (12-22)
5 339832 Угольник К 3/8"
6 5323-1104337 Рукав 10х17,5-1,47 L=500
6 4322-1104059 Рукав 10х17,5-1,47 L=640
7 5336-3509012 Компрессор
8 4320Я-3509282 Прокладка
9 5323РХ-3509276 Рукав-деталь 25-35-1050-0,3(3)
9 4320Я-3509276-10 Рукав-деталь 25-35-255-0,3(3)
10 00.10.00-03 Хомут червячный (32-50)
11 4320Я-3509277 Патрубок воздухоподводящий
12 4320Я-3509281 Прокладка
13 252005-П29 Шайба 8
14 252135-П2 Шайба 8 пружинная
15 201457-П29 Болт М8-6gх22
16 4320Я-3509275-10 Патрубок впускной компрессора
17 339843 Угольник
18 339178-П29 Хомут 9
19 375-3506023 Прокладка хомута
20 4320Я-3509260 Трубка маслоподводящая к компрессору
21 4320Я-3509266 Угольник
22 339834 Угольник
23 252136-П2 Шайба 10 пружинная
24 201499-П29 Болт М10-6gх30
25 238НБ-1307170 Ремень II-14х10-937
26 2180-3401228 Хомут чехла рулевого управления
