Каталог запасных частей к технике: УралАЗ УРАЛ-532361. Нагнетатель насосного агрегата

Тип техники

Марка

Модель

Схема

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

16

17

18

19

20

21

22

23

23

24

24

25

26

27

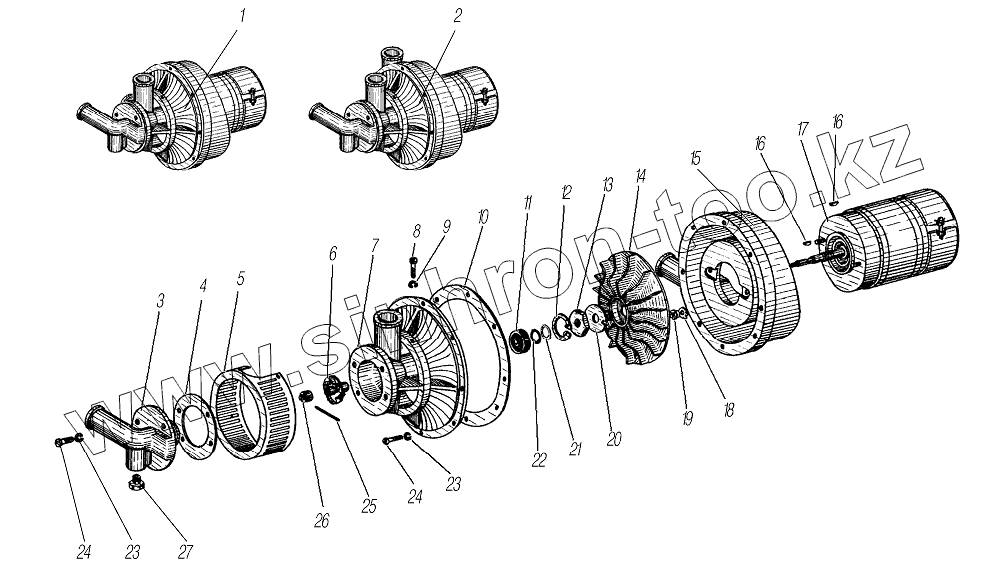

Позиция на иллюстрации	Заводской номер детали		Название детали
1	ПЖД30А-1015210-01		Нагнетатель в сборе
2	ПЖД30Г-1015210		Нагнетатель в сборе
3	ПЖД30-1015222-01		Патрубок подводящий
4	ПЖД600-1015221		Прокладка патрубка
5	ПЖД600-1015212-10		Сетка нагнетателя в сборе
6	ПЖД30-1015236-12		Колесо рабочее в сборе
7	ПЖД30-1015220-12		Корпус нагнетателя
8	1/03747/01		Винт М4х8
9	1/11953/71		Шайба пружинная 4
10	ПЖД600-1015233		Прокладка
11	ПЖД30-1015240		Сальник
12	ОВ65-0320		Кольцо стопорное
13	ПЖД30-1015224-20		Гайка крепления крыльчатки
14	ПЖД30-1015230-20		Крыльчатка вентилятора
15	ПЖД30-1015231-02		Улитка нагнетателя
16	ПЖД30-1015225		Шпонка сегментная
17	МЭ252-3730000		Электродвигатель подогревателя
18	ПЖД600-1015232		Шайба стопорная
19	ПЖД600-1015229		Гайка крепления улитки
20	ПЖД30-1015228-10		Шайба стопорная
21	ПЖД600Е-1015227-10		Воротник пылезащитный
22	ПЖД600Е-1015226-10		Кольцо сальника
23	1/05164/71		Шайба пружинная 6
24	1/03767/01		Винт М6х16
25	ПЖД600-1015244		Проволока контровки гайки
26	ПЖД30-1015223		Гайка крепления рабочего колеса
27	4599321302		Пробка РК 1/4

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
