Каталог запасных частей к технике: УралАЗ УРАЛ-532301. Вспомогательный тормоз

Тип техники

Марка

Модель

Схема

1

2

2

2

3

3

4

5

6

7

8

8

9

10

11

12

13

14

15

16

17

18

18

19

20

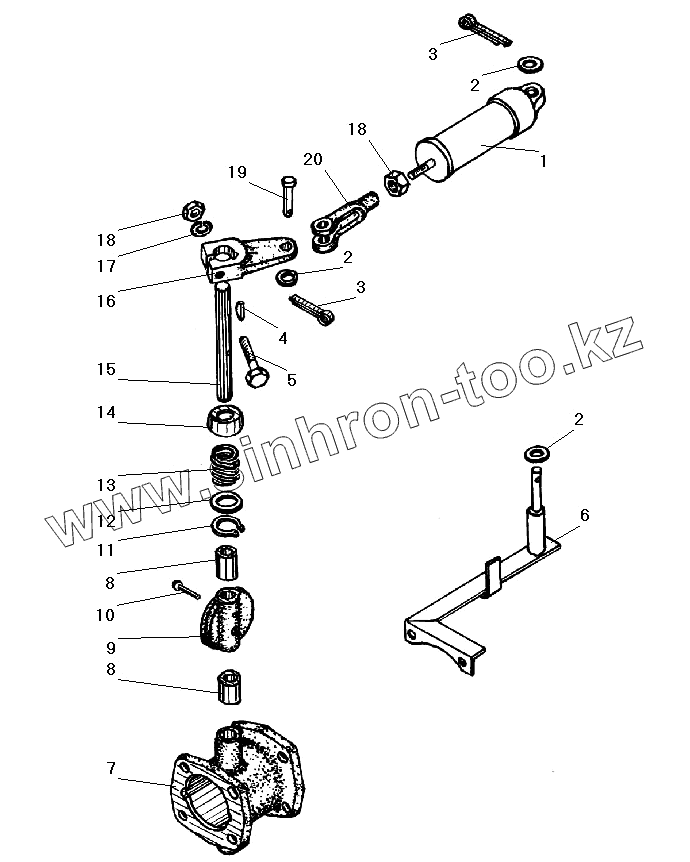

Позиция на иллюстрации	Заводской номер детали		Название детали
1	100-3570210		Цилиндр пневматический диаметр 35х65 в сборе
2	252005-П29		Шайба 8
3	258039-П29		Шплинт 3,2х20
4	4320-3570103		Фиксатор рычага
5	200263-П29		Болт М8-6gх35
6	4320Я3-3570164		Кронштейн пневмоцилиндра
7	4320Я3-3570016		Корпус
8	4320-3570092		Втулка
9	4320Я3-3570098		Заслонка
10	253874		Заклепка 4х26
11	339646-П2		Кольцо Б22 стопорное
12	4320-3570089		Шайба
13	4320-3570079		Пружина поджимная
14	4320-3570085		Крышка
15	4320Я3-3570077		Вал заслонки
16	4320Я-3570081-10		Рычаг
17	252135-П29		Шайба 8Т
18	250510-П29		Гайка М8-6Н
19	260035-П29		Палец
20	5557-3570188		Вилка

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
