Каталог запасных частей к технике: УралАЗ УРАЛ-532301. Установка системы отопления

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
3
4
4
5
5
6
7
8
8
9
9
9
9
10
10
10
10
11
11
12
12
12
13
13
13
14
14
15
15
16
17
18
19
20
21
21
22
23
23
24
25
26
27
28
29
30

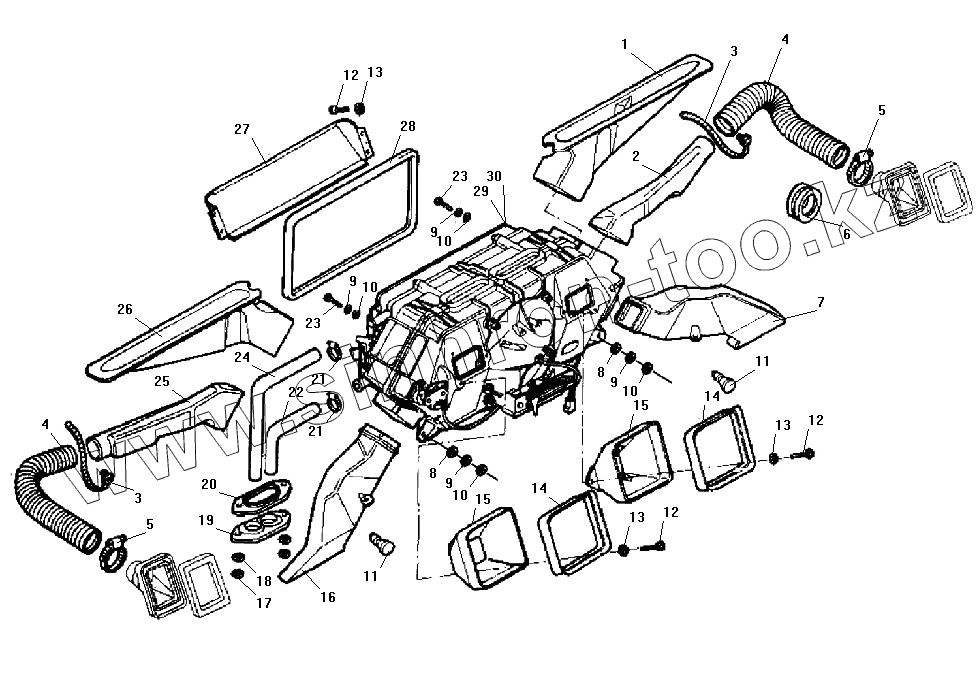

Позиция на иллюстрации Заводской номер детали Название детали
1 330-8102072 Сопло обдува ветрового стекла правое
2 330-8102238 Воздуховод правый
3 2108-3401228 Хомут
4 330-8102075 Шланг подачи воздуха
5 00.78-03 Хомут червячный
6 330-8101021 Заглушка
7 330-8102258 Сопло обдува ног правое
8 252005-П29 Шайба 8
9 1/26055/70 Шайба 8
10 250510-П29 Гайка М8-6Н
11 1/45672/80 Кнопка крепежная 4х3
12 240020-П29 Винт М4х18
13 1/06153/70 Шайба 5
14 330-8101426 Уплотнитель раструба
15 330-8101376 Раструб
16 330-8102259 Сопло обдува ног левое
17 1/26053/70 Шайба 6
18 250508-П29 Гайка М6-6Н
19 330-8120042 Уплотнитель шлангов
20 330-8120041 Обойма уплотнителя
21 00.78-00 Хомут червячный
22 330-8120043 Шланг
23 201458-П29 Болт М8-6gх25
24 330-8120044 Шланг
25 330-8102239 Воздуховод левый
26 330-8102073 Сопло обдува ветрового стекла левое
27 330-8101097 Отражатель
28 377-5702053 Уплотнитель корпуса отопителя
29 4762117 Отопитель
30 42346675 Отопитель
