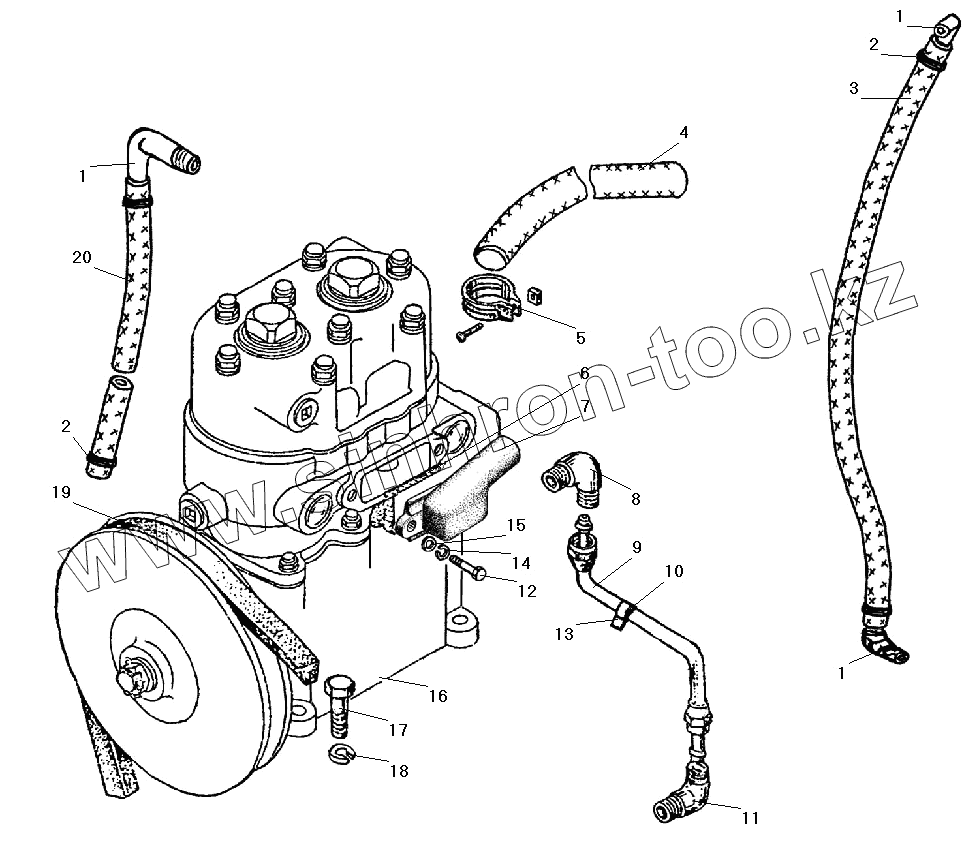

Каталог запасных частей к технике: УралАЗ УРАЛ-532301. Установка компрессора

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
1
1
2
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
Позиция на иллюстрации Заводской номер детали Название детали
1 334058 Угольник
2 00.78-00 Хомут червячный
3 4320Я-1303059-10 Рукав 14х23-1,47
4 5323РХ-3509276 Рукав-деталь 25-35-1050-0,3(3)
5 4320-1015217 Хомут в сборе
6 4320Я-3509282 Прокладка
7 4320Я-3509275 Патрубок впускной компрессора
8 339843 Угольник
9 4320Я-3509260 Трубка маслоподводящая к компрессору
10 375-3506023 Прокладка хомута
11 4320Я-3509266 Угольник
12 201457-П29 Болт М8-6gх22
13 339178-П29 Хомут 9
14 252135-П2 Шайба 8 пружинная
15 252005-П29 Шайба 8
16 4320-3509009 Компрессор в сборе
17 201499-П29 Болт М10-6gх30
18 252136-П2 Шайба 10 пружинная
19 238НБ-1307170 Ремень 14х10-937
20 4320Я-1303067 Рукав 14х23-1,6
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
