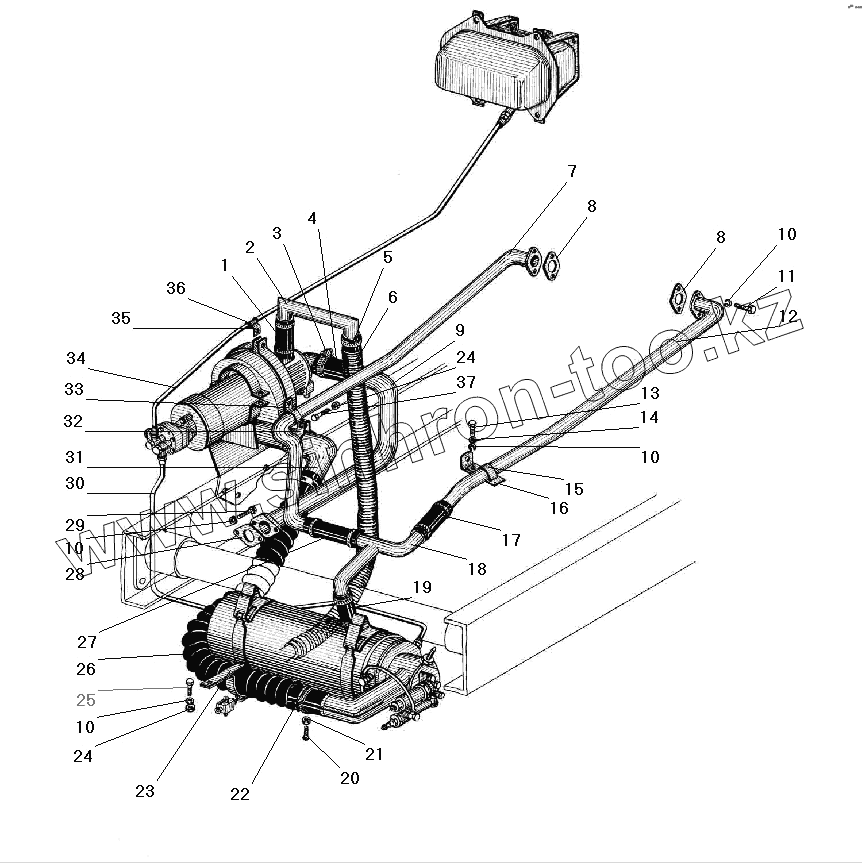

Каталог запасных частей к технике: УралАЗ УРАЛ-532301. Трубопроводы и шланги системы предпускового подогрева
/41.gif)
1
2
3
4
5
6
7
8
8
9
10
10
10
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
24
25
26
27
28
29
30
31
32
33
34
35
36
37
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 375-1109220 | Шланг соединительный | |
| 2 | 5323РХ-1015511 | Труба соединительная | |
| 3 | 00.78-01 | Хомут червячный | |
| 4 | 4320Я-1015067 | Шланг соединительный | |
| 5 | 5323РХ-1015541 | Рукав-деталь 30-38-850-0,2(2) | |
| 6 | 5323ЯХ-1015536 | Броня шланга | |
| 7 | 5323РХ-1015552 | Труба подводящая правая | |
| 8 | 4320Я-1015555 | Прокладка уплотнительная | |
| 9 | 5323РХ-1015204 | Труба подводящая | |
| 10 | 252135-П2 | Шайба 8 пружинная | |
| 11 | 201455-П29 | Болт М8-6gх18 | |
| 12 | 5323РХ-1015559 | Труба подводящая левая | |
| 13 | 201460-П29 | Болт М8-6gх30 | |
| 14 | 252005-П29 | Шайба 8 | |
| 15 | 4320-1015562 | Скоба | |
| 16 | 5323ЯХ-1015537 | Кронштейн | |
| 17 | 5323РХ-1015567 | Рукав | |
| 18 | 5323РХ-1015564 | Тройник | |
| 19 | 4320-1109220 | Рукав | |
| 20 | 220086-П29 | Винт М5-6gх30 | |
| 21 | 250464-П29 | Гайка М5-6Н | |
| 22 | 288014-П29 | Хомут 48 | |
| 23 | 333617 | Хомут | |
| 24 | 250510-П29 | Гайка М8-6Н | |
| 25 | 201457-П29 | Болт М8-6gх22 | |
| 26 | 5323РХ-1015128 | Рукав 44х1070 | |
| 27 | 4320Я-1015548 | Шланг соединительный | |
| 28 | 4320Я-1015011 | Прокладка фланца | |
| 29 | 201458-П29 | Болт М8-6gх25 | |
| 30 | 5323РХ-1015654 | Трубка подачи топлива | |
| 31 | 5323РХ-1015604 | Патрубок | |
| 32 | 4320-1015569 | Хомут | |
| 33 | 339976 | Хомут | |
| 34 | 5323РХ-1015646 | Трубка подачи топлива | |
| 35 | 4320-1015649 | Хомут | |
| 36 | 375-3506023 | Прокладка хомута | |
| 37 | 201459-П29 | Болт М8-6gх28 |
