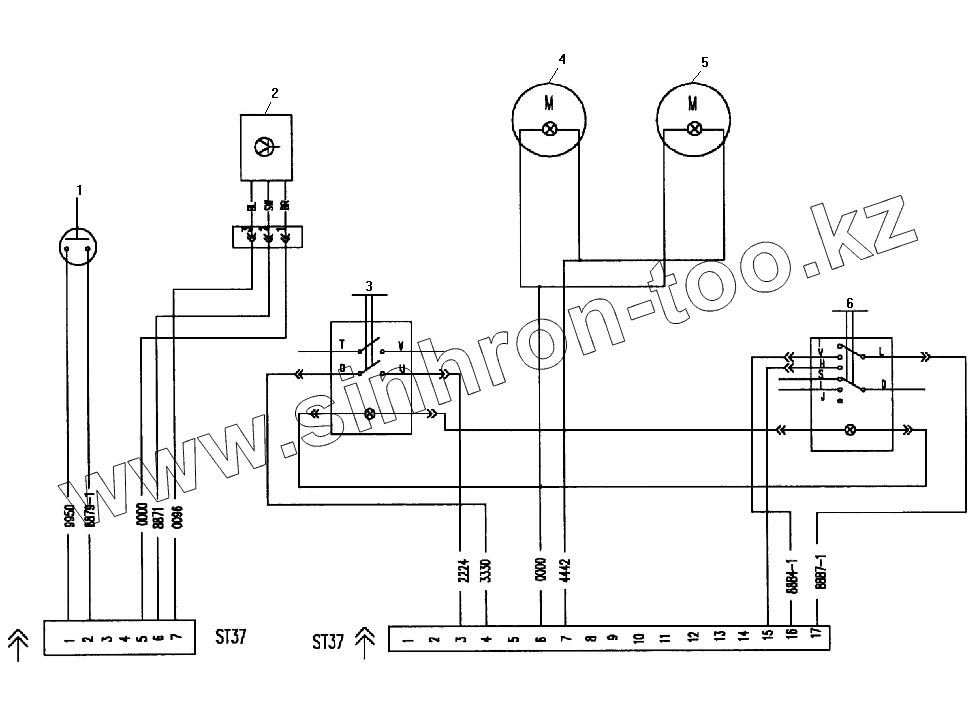

Каталог запасных частей к технике: УралАЗ УРАЛ-532301. Схема электрическая подключения приборов на мотоотсеке

Тип техники Не выбрано Легковые автомобили Грузовые автомобили и прицепы Автобусы Сельхозтехника Спецтехника Двигатели Мототехника

Марка Не выбрано BAW DAF DongFeng FAW Foton HOWO Hyundai IVECO JAC Motors LGMG MAN Shaanxi SITRAK Studebaker Tata Volvo Автокомпонент Плюс БелАЗ Брянский Арсенал ГАЗ ЗИЛ КАЗ Камский автозавод КрАЗ Мадара МАЗ МЗКТ МоАЗ Нефтекамский автозавод Ставропольский Завод АвтоПрицепов ТАТРА Тонар УралАЗ ЧМЗАП

Модель Не выбрано 4320-0006982-74 (NEXT) (2017) УРАЛ-375 УРАЛ-4320 УРАЛ-4320 (1981) УРАЛ-4320-0971-58 (2010) УРАЛ-4320-1151-59 (2010) УРАЛ-4320-1951-58 (2010) УРАЛ-4320-1958-70И (2012) УРАЛ-4320-31 УРАЛ-4320-31 УРАЛ-4320-41 УРАЛ-4320-60 (2013) УРАЛ-4320-61 (2013) УРАЛ-4320-6951-74 (2015) УРАЛ-4320-80М/82М (2015) УРАЛ-43202 УРАЛ-43203-10 УРАЛ-43204-1111-70 (2012) УРАЛ-43204-1153-70 (2012) УРАЛ-43206-41 УРАЛ-4420 (1981) УРАЛ-44202-0511-58 (2010) УРАЛ-44202-3511-80 (2012) УРАЛ-44202-3511-80 (2013) УРАЛ-44202-3511-80М (2015) УРАЛ-532301 УРАЛ-532361 (2015) УРАЛ-5557 УРАЛ-5557-31 (2010) УРАЛ-5557-40 УРАЛ-55571-1121-70 (2011) УРАЛ-55571-30 (2010) УРАЛ-55571-40 (2010) УРАЛ-63674 УРАЛ-63685 УРАЛ-6370-1121 (2011) УРАЛ-6370-1151 (2011) УРАЛ-63704 (2011)

Схема > Не выбрано Кабина в сборе Опора кабины передняя Опора кабины задняя Механизм опрокидывания кабины Обивка кабины Установка противосолнечных козырьков, накладок мотоотсека и поручней Изоляция мотоотсека наружная Настил пола Стекло ветровое Стеклоочиститель Омыватель ветрового стекла Панель приборов Стекла задка Обивка крыши Двери кабины Сиденья водителя и пассажиров Установка системы отопления Установка наружной облицовки Установка крыльев и брызговиков Установки подножек Установка задних брызговиков Установка шумоизоляции Платформа Сиденья платформы Тент платформы Подвеска двигателя Масляный радиатор Установка агрегатов системы предпускового подогрева Трубопроводы и шланги системы предпускового подогрева Котел предпускового подогревателя Топливный насос насосного агрегата Нагнетатель насосного агрегата Вентиляция картера двигателя Указатель уровня масла Основной топливный бак Дополнительный топливный бак Трубопроводы и шланги системы питания Установка фильтра грубой очистки, насоса предпусковой прокачки и топливораспределительного крана Тяга ручного останова двигателя Привод акселератора Воздуховод с воздушным фильтром Система выпуска газов Радиатор системы охлаждения Штора радиатора Расширительный бачок Установка пневмосистемы управления сцеплением Привод педалей сцепления и тормоза Управление коробкой передач Установка управления коробкой передач Картер и подвеска раздаточной коробки Первичный вал раздаточной коробки Промежуточный вал раздаточной коробки и привод спидометра Вал привода переднего моста, дифференциал и вал привода заднего моста раздаточной коробки Управление и механизм переключения раздаточной коробки Установка пневмоуправления РК*1, КОМ*2, ДОМ*3, БМКД*4 Установка кранов управления РК, КОМ, ДОМ, БМКД в кабине Карданная передача Карданный вал заднего моста Карданный вал промежуточный (среднего моста) Картер переднего первого (второго) моста Передний мост Редуктор главной передачи Дифференциал и полуось Картер заднего (среднего) моста Механизм включения блокировки дифференциала Проходной вал редуктора главной передачи Рама Передний буфер и буксирные крюки Передняя подвеска Рессора передняя Ось передней балансирной подвески Задняя балансирная подвеска Рессора задняя Реактивная штанга Ось задней балансирной подвески Колесо и шина Ступица колеса и тормозной барабан Ступица колеса и тормозной барабан для МО Вертикальный держатель запасного колеса Редуктор лебедки Рулевое управление Рулевой механизм Гидравлическая система рулевого управления Механизм рулевой с распределителем Распределитель гидроусилителя Колесо и вал рулевого управления Усилительный механизм Насос гидроусилителя Бак масляный рулевого механизма Тяга рулевой трапеции Тяга сошки Кронштейн Тяга продольная переднего и второго моста Камера тормозная Установка тормозной камеры Блок-картер компрессора Головка и поршень компрессора Установка компрессора Установка тормозных аппаратов Трубопроводы и шланги гидропневматического привода рабочих тормозов Крепление трубопроводов и шлангов гидропневматического привода рабочих тормозов Установка воздушных баллонов Установка регулятора давлением Установка тормозного крана Одинарный защитный клапан Тройной защитный клапан Установка тройного защитного клапана Клапан управления тормозами прицепа Установка соединительной головки Установка клапана прицепа Установка крана управления тормозами прицепа Вспомогательный тормоз Установка буксирного клапана Пневматические цилиндры вспомогательного тормоза Пневматический кран Система вспомогательного тормоза Кран управления давлением Рабочий тормоз Установка пневматических усилителей с главными тормозными цилиндрами Пневматический усилитель с главным тормозным цилиндром Стояночный тормоз Пневмопривод стояночного тормоза Схема электрическая подключения приборов на мотоотсеке Схема электрическая подключения светотехнических приборов на кабине Схема электрическая приборов, расположенных на рулевой колонке Схема подключения электрооборудования в кабине Схема подключения электрооборудования, устанавливаемого на шасси Схема подключения предпускового подогревателя Схема подключения электрофакельного устройства Фара Фара прожектор для МО Установка фонарей знака автопоезда, габаритного и бокового повторителя Установка задних осветительных приборов для МО Установка фонаря знака автопоезда, указателя поворота и световозвращателя Установка замка зажигания Установка электрического сигнала Установка контейнера аккумуляторных батарей Установка задних осветительных приборов Сигнализатор Щиток панели приборов Схема электрическая панели приборов Буксирный прибор Коробка дополнительного отбора мощности Кран пневмоуправления Система регулирования давления воздуха в шинах Установка кранов управления давлением Лебедка с тросоукладчиком в сборе Редуктор лебедки Детали редуктора лебедки Привод лебедки Тормоз и управление лебедкой Кронштейн с роликами Тросоукладчик Система герметизации агрегатов

1

2

3

4

5

6

Позиция на иллюстрации	Заводской номер детали		Название детали
6361Х-3724273	6361Х-3724273		Пучок проводов спидометра
5323РХ-3724137	5323РХ-3724137		Пучок проводов РК
5323РХ-3724145	5323РХ-3724145		Пучок проводов к датчику аварийного давления воздуха
5323РХ-3724181	5323РХ-3724181		Пучок проводов указателя напряжения
6361Х-3724203	6361Х-3724203		Пучок проводов фонарей знака автопоезда
5323РХ-3724228	5323РХ-3724228		Пучок проводов к «зуммеру»
6361Х-3724270	6361Х-3724270		Пучок проводов указателя температуры
6361Х-3724271	6361Х-3724271		Пучок проводов указателя уровня топлива
6361Х-3724272	6361Х-3724272		Пучок проводов указателя давления
5323РХ-3724020	5323РХ-3724020		Пучок проводов дополнительный
6361Х-3724274	6361Х-3724274		Пучок проводов тахометра
6361Х-3724276	6361Х-3724276		Пучок проводов манометра
6361Х-3724277	6361Х-3724277		Пучок проводов датчика
6361Х-3724328	6361Х-3724328		Пучок проводов к выключателю «массы»
5323РХ-3724330	5323РХ-3724330		Пучок проводов КОМ
532301-3724139	532301-3724139		Пучок проводов межколесной блокировки
375К-3724036	375К-3724036		Провод от бензодатчика на «массу»
6361Х-3724093	6361Х-3724093		Пучок проводов заднего фонаря левый
6361ЯХ-3724010	6361ЯХ-3724010		Пучок проводов основной
6361Х-3724024	6361Х-3724024		Пучок проводов кабины правый
6361Х-3724025	6361Х-3724025		Пучок проводов кабины левый
6361Х-3724026	6361Х-3724026		Пучок проводов кабины
6361Х-3724027	6361Х-3724027		Пучок проводов кабины
5323РХ-3724030	5323РХ-3724030		Пучок проводов шасси
5323РХ-3724031	5323РХ-3724031		Пучок проводов шасси
5323РХ-3724032	5323РХ-3724032		Пучок проводов шасси
5323РХ-3724033	5323РХ-3724033		Пучок проводов КПП
6361Х-3724040	6361Х-3724040		Пучок проводов задних сигнальных фонарей
6361Х-3724043	6361Х-3724043		Пучок проводов розеток прицепа
5323РХ-3724050	5323РХ-3724050		Провод от АКБ к стартеру
5323РХ-3724082	5323РХ-3724082		Пучок проводов подогревателя
6361Х-3724092	6361Х-3724092		Пучок проводов заднего фонаря правый
6361Х-3724129	6361Х-3724129		Пучок проводов к подогревателю
1	ММ125Д		Выключатель вспомогательного тормоза
2	4843622		Датчик сигнализатора «открытый замок подсветки кабины»
3	3842.3710		Выключатель фары освещения разгрузочной площадки
4	1101.3816010		Манометр шинный
5	1101.3816010		Манометр шинный
6	82.3709-06.10		Переключатель режимов отопителя

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
