Каталог запасных частей к технике: УралАЗ УРАЛ-532301. Блок-картер компрессора

Тип техники

Марка

Модель

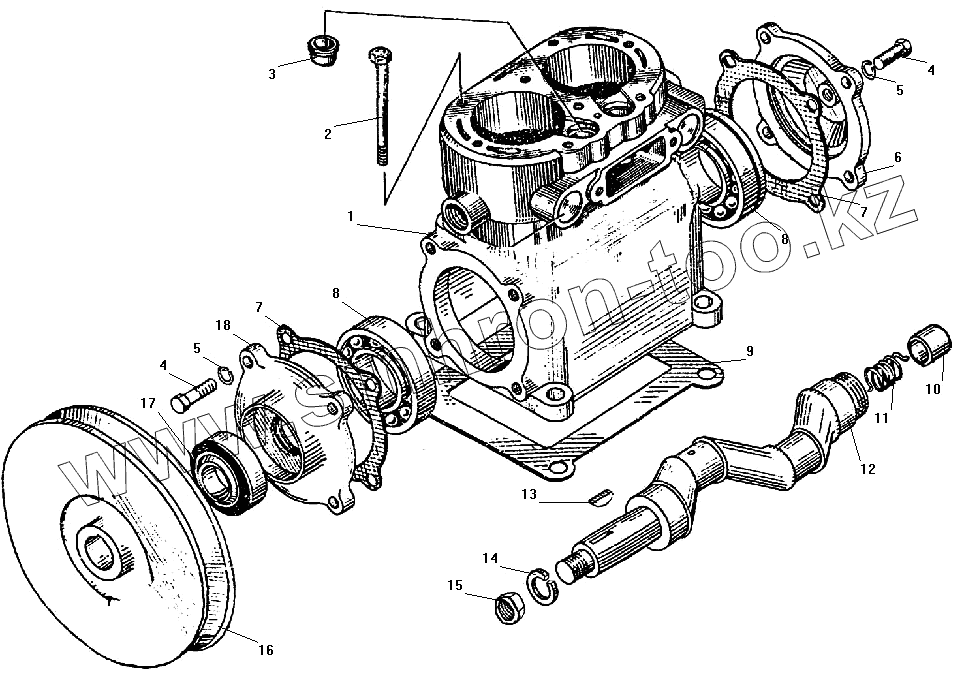

Схема

1

2

3

4

4

5

5

6

7

7

8

8

9

10

11

12

13

14

15

16

17

18

Позиция на иллюстрации	Заводской номер детали		Название детали
1	130-3509024-11		Блок-картер
2	200271-П29		Болт М8-6gх60
3	130-3509069		Седло впускного клапана
4	201458-П29		Болт М8-6gх25
5	252135-П2		Шайба 8 пружинная
6	130-3509090-Б		Крышка задняя
7	120-3509063		Прокладка передней и задней крышек картера компрессора
8	207		Подшипник шариковый радиальный однорядный
9	130-3509103-Б		Прокладка нижней крышки
10	120-3509094-01		Уплотнитель
11	120-3509093		Пружина уплотнителя
12	130-3509110-22		Вал коленчатый
13	418251		Шпонка
14	252160-П2		Шайба 18Л
15	250638-П29		Гайка М18х1,5-6Н
16	4320Я-3509130-01		Шкив компрессора
17	120-3509070-А2		Манжета
18	130-3509060-А		Крышка передняя
