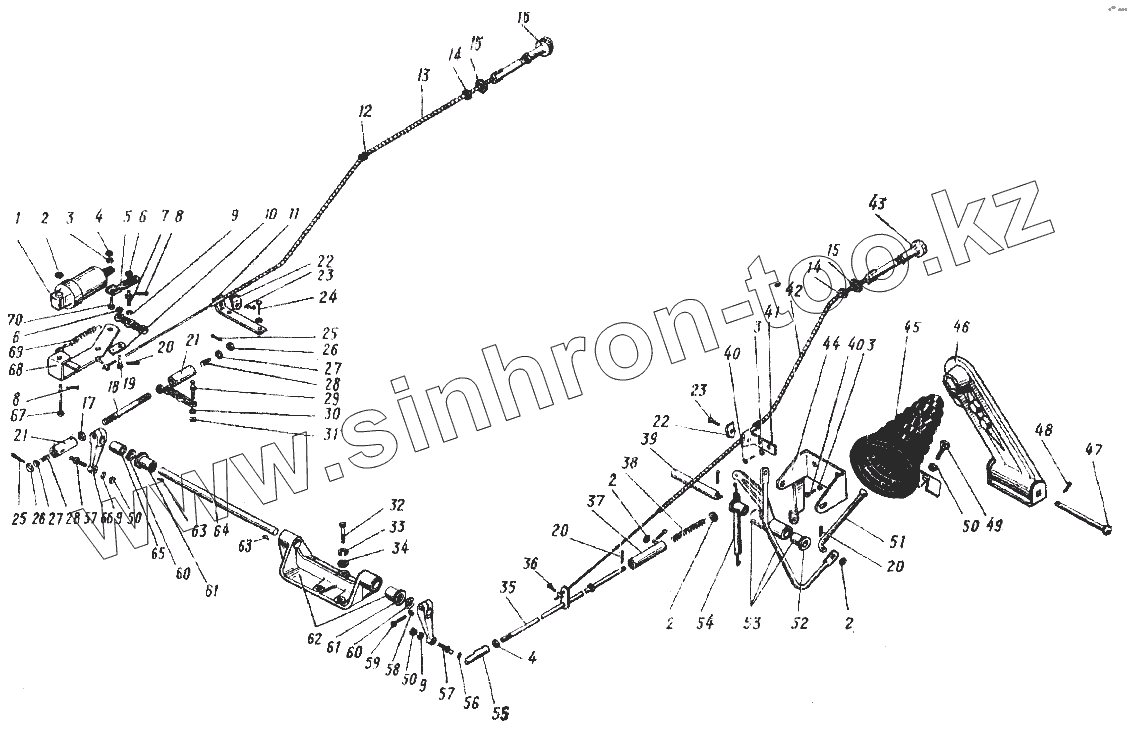

Каталог запасных частей к технике: УралАЗ УРАЛ-4420. Акселератор и привод управления регулятором
1
2
2
2
2
2
2
2
2
3
3
3
3
3
3
4
4
5
6
6
7
8
8
9
9
9
10
11
12
13
14
14
15
15
16
17
18
19
20
20
20
20
20
20
21
21
22
22
23
23
24
25
25
26
26
27
27
28
28
29
30
31
32
33
34
35
36
37
38
40
40
40
40
41
42
43
44
45
46
47
48
49
50
50
50
50
50
50
51
52
53
54
55
56
57
57
58
59
60
60
61
61
62
63
63
64
65
66
67
68
69
70
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 250513-П29 | 250513-П29 | Гайка М10х1-6Н | |
| 220050-П29 | 220050-П29 | Винт | |
| 339538 | 339538 | Штуцер М10х1-М12х1,5 | |
| 4320-3570180 | 4320-3570180 | Шланг гибкий вспомогательного тормоза в сборе | |
| Н-2017 | Н-2017 | Втулка проходная | |
| 4320-1108025 | 4320-1108025 | Тяга привода акселератора в сборе | |
| 740-1108050-10 | 740-1108050-10 | Тяга рычага управления регулятором в сборе | |
| 4320-1108120 | 4320-1108120 | Тяга ручного управления акселератором в сборе | |
| 4320-1108112 | 4320-1108112 | Тяга ручного останова в сборе | |
| 339647 | 339647 | Тройник М14х1,5-М10х1 | |
| 4320-3570068 | 4320-3570068 | Трубка в сборе | |
| 11-1344 | 11-1344 | Зажим жилы троса | |
| 11-1344 | 11-1344 | Зажим жилы троса | |
| 740-1108054 | 740-1108054 | Наконечник тяги рычага управления | |
| 51-3506013 | 51-3506013 | Прокладка | |
| Н2910-П29 | Н2910-П29 | Скоба | |
| 1 | 100-3570110 | Цилиндр диаметр 30х25 пневматический в сборе | |
| 2 | 252004-П29 | Шайба 6 | |
| 2 | 252004-П29 | Шайба 6 | |
| 3 | 375-1108109 | Оболочка | |
| 3 | 252154-П9 | Шайба пружинная 6 | |
| 4 | 2.50508-П29 | Гайка М6-6П6.016 | |
| 5 | 4320-1108333 | Серьга останова | |
| 6 | 252005-П29 | Шайба 8 | |
| 7 | 4320-1108340 | Палец | |
| 8 | 258013-П29 | Шплинт 2х16 | |
| 9 | 252135-П9 | Шайба пружинная 8 | |
| 10 | 4320-1108346 | Держатель пружины | |
| 11 | 4320-1108046 | Кронштейн | |
| 12 | Н-2017 | Втулка проходная | |
| 13 | 375-1108129 | Оболочка тяги | |
| 14 | 250615-П29 | Гайка М12х1,25-6Н | |
| 15 | 252007-П29 | Шайба 12 | |
| 16 | 4320-1108145 | Ручка тяги | |
| 17 | Гайка М8 | Гайка М8 | |
| 18 | 740-1108051-10 | Тяга рычага управления регулятором | |
| 19 | 4320-1108345 | Палец | |
| 20 | 258024-П29 | Шплинт 2,5х16 | |
| 20 | 258024-П29 | Шплинт 2,5х16 | |
| 21 | 740-1108056 | Наконечник тяги | |
| 22 | 375-1108047 | Скоба кронштейна | |
| 23 | 220076-П29 | Винт М5-6gХ8.48.016 | |
| 24 | 870001-П29 | Болт М6х30 | |
| 25 | 1-07951-01 | Шплинт 1,5х20 | |
| 26 | 870891-П29 | Пробка наконечника | |
| 27 | 740-1108059 | Сухарь | |
| 28 | 740-1108058 | Пружина | |
| 29 | 740-1108061 | Палец рычага шаровой | |
| 30 | 1-05166-73 | Шайба 8 пружинная | |
| 31 | 1-61023-11 | Гайка М8 | |
| 32 | 1-60438-21 | Болт М8х30 | |
| 33 | 1-05166-73 | Шайба 8 пружинная | |
| 34 | 1-26457-01 | Шайба 8 | |
| 35 | 4320-1108044 | Тяга в сборе | |
| 36 | 220050-П29 | Винт | |
| 37 | 4320-1108146 | Направляющая пружины | |
| 38 | 4320-1108032 | Пружина компенсатора | |
| 40 | 201417-П29 | Болт М6-6gх14 | |
| 40 | 201417-П29 | Болт М6-6gх14 | |
| 41 | 4320-1108070 | Кронштейн | |
| 42 | 375-1108129 | Оболочка тяги | |
| 43 | 4320-1108125 | Ручка тяги | |
| 44 | 4320-1108008 | Кронштейн в сборе | |
| 45 | 4320-1108022 | Уплотнитель тяги | |
| 46 | 375-1108010-02 | Педаль управления дроссельной заслонкой с держателем в сборе | |
| 47 | 339379-П29 | Палец 10х92 | |
| 48 | 258039-П29 | Шплинт 3,2х20 | |
| 49 | 210387-П29 | Болт М8-6gХ30.68.016 | |
| 50 | 250510-П29 | Гайка М8-6Н | |
| 50 | 260510-П29 | Гайка М8-6Н6.016 | |
| 51 | 375-1108017-В | Тяга короткая | |
| 52 | 740-1108040 | Втулка | |
| 53 | 4320-1108055 | Рычаг со втулками в сборе | |
| 54 | 4320-1108048 | Пружина | |
| 55 | 4320-1108196 | Наконечник тяги в сборе | |
| 56 | 4320-1108199 | Кольцо стопорное | |
| 57 | 4320-1108033 | Палец шаровой | |
| 58 | 3-05164-73 | Шайба В пружинная | |
| 59 | 1-09026-21 | Болт М6х25 | |
| 60 | 870635-П29 | Шайба 12 | |
| 61 | 740-1108040 | Втулка | |
| 62 | 740-1108038-10 | Кронштейн в сборе | |
| 63 | 870803-П2 | Шпонка 3Х5 сегментная | |
| 64 | 740-1105045-10 | Вал привода управления регулятором | |
| 65 | 740-1108048 | Втулка дистанционная | |
| 66 | 740-1108072 | Рычаг управления регулятором | |
| 67 | 260025-П29 | Палец 6х55.01 | |
| 68 | 4320-1108326 | Кронштейн | |
| 69 | 4320-1108339 | Пружина | |
| 70 | 201419-П29 | Болт М6 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
