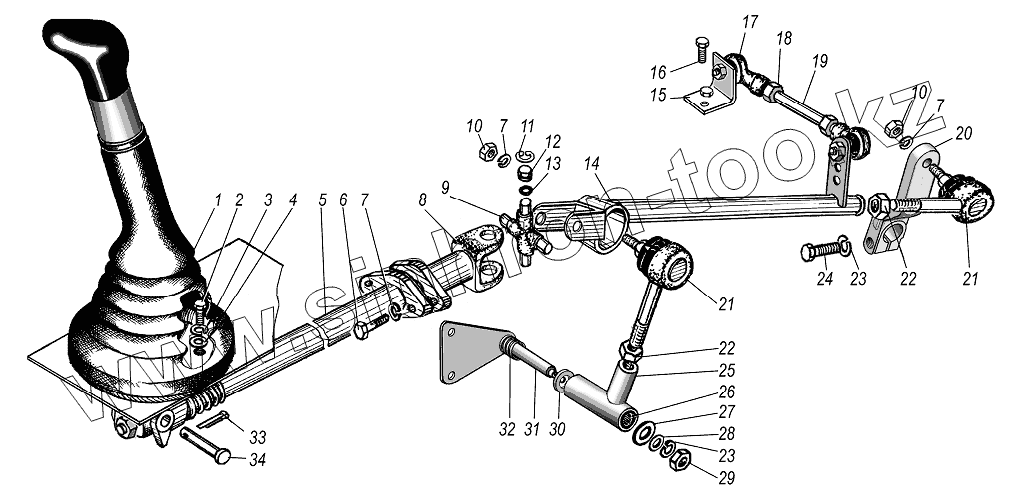

Каталог запасных частей к технике: УралАЗ УРАЛ-44202-3511-80. Установка управления коробкой передач
1
2
3
4
5
6
7
7
7
8
9
10
10
11
12
13
14
15
16
17
18
19
20
21
21
22
22
23
23
24
25
26
27
28
29
30
31
32
33
34
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 32552Л-1703016 | Рычаг переключения | |
| 2 | 200263-П29 | Болт М8-6gх35 | |
| 3 | 252155-П2 | Шайба 8 пружинная | |
| 4 | 252005-П29 | Шайба 8 | |
| 5 | 63645-1703325-02 | Механизм промежуточный | |
| 6 | 201497-П29 | Болт М10-6gх25 | |
| 7 | 252136-П2 | Шайба 10 пружинная | |
| 8 | 4320Б5-1703130 | Вилка кардана с фланцем | |
| 9 | ИМЗ-8.103-05311 | Крестовина кардана | |
| 10 | 250517-П29 | Гайка М10х1,25 | |
| 11 | 5323РХ-1703073 | Кольцо В19 | |
| 12 | 904700К2С10 | Подшипник роликовый игольчатый | |
| 13 | 2108-3510372-10 | Кольцо уплотнительное | |
| 14 | 4320Б5-1703067 | Тяга | |
| 15 | 4320Б5-1703078 | Кронштейн | |
| 16 | 200267-П29 | Болт М8х45 | |
| 17 | 362-1703521 | Наконечник | |
| 18 | 250515-П29 | Гайка М12х1,25-6Н | |
| 19 | 4320Б5-1703113 | Стержень | |
| 20 | 6005300590 | Рычаг | |
| 21 | 362-1703420 | Хвостовик | |
| 22 | 250559-П29 | Гайка М14х1,5-6Н | |
| 23 | 252137-П2 | Шайба 12 пружинная | |
| 24 | 201469-П29 | Болт М8-6gх55 | |
| 25 | 4320Б5-1703144 | Рычаг поворотный | |
| 26 | 375-3504020 | Втулка вала педали | |
| 27 | 63645-1703171 | Шайба | |
| 28 | 252045-П29 | Шайба 12 | |
| 29 | 250514-П29 | Гайка М12-6Н | |
| 30 | 63645-1703169 | Шайба | |
| 31 | 4329Б5-1703176 | Кронштейн с осью | |
| 32 | 63645-1703172 | Пружина | |
| 33 | 258052-П29 | Шплинт 4х20 | |
| 34 | 260097П-29 | Палец 12х70 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
