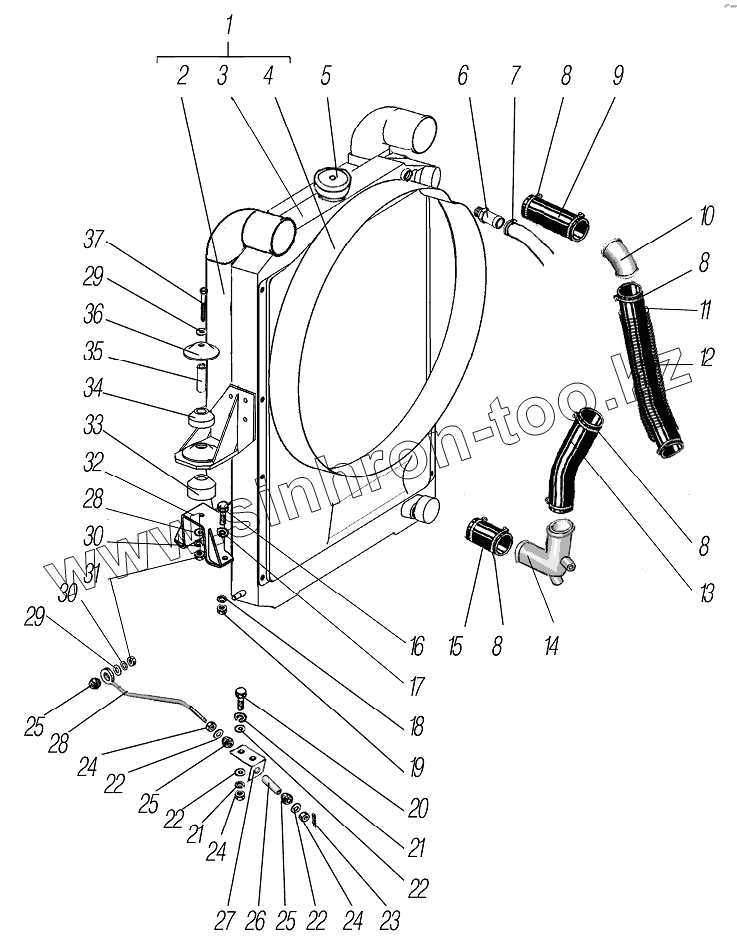

Каталог запасных частей к технике: УралАЗ УРАЛ-44202-3511-80. Система охлаждения
1
2
3
4
5
6
7
8
8
8
8
9
10
11
12
13
14
15
16
17
18
19
20
21
21
22
22
22
22
23
24
24
24
25
25
25
26
27
28
28
29
29
30
30
31
32
33
34
35
36
37
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 4320Б5-1301012 | Блок радиаторов с кожухом | |
| 2 | 4320Б5-1172010 | Теплообменник охлаждения наддувочного воздуха | |
| 3 | 4320Б5-1301010 | Радиатор | |
| 4 | 4320Б5-1309008 | Кожух вентилятора | |
| 5 | 63674-1304010 | Пробка радиатора | |
| 6 | 5323-1104235 | Штуцер | |
| 7 | 00.10.00 | Хомут червячный (12-22) | |
| 8 | 00.10.00-08 | Хомут | |
| 9 | 375-1303030 | Шланг подводного патрубка нижний | |
| 10 | 4320Я5-1303053 | Патрубок водоотводящий | |
| 11 | 4320Б5-1303030 | Рукав-деталь 50х61-440-0,2 | |
| 12 | 4320Я5-1303027-01 | Броня шланга | |
| 13 | 4320Я5-1303010 | Рукав-деталь 58х69-270-0,2 | |
| 14 | 4320Я5-1303121 | Патрубок водоподводящий | |
| 15 | 5323РХ-1303030 | Рукав-деталь | |
| 16 | 201587-П29 | Болт М14-6gх35 | |
| 17 | 252016-П29 | Шайба 14 | |
| 18 | 252138-П2 | Шайба 14 пружинная | |
| 19 | 250558-П29 | Гайка М14-6Н | |
| 20 | 201497-П29 | Болт М10-6gх25 | |
| 21 | 252136-П2 | Шайба 10 пружинная | |
| 22 | 252039-П29 | Шайба 10 | |
| 23 | 258038-П29 | Шплинт 3,2х16 | |
| 24 | 250512-П29 | Гайка М10 | |
| 25 | 375Б-1203090-01 | Амортизатор подвески глушителя | |
| 26 | 375-1302054 | Трубка распорная подвески радиатора | |
| 27 | 4320Я5-1302046 | Кронштейн тяги радиатора | |
| 28 | 4320Б5-1302030 | Тяга крепления радиатора | |
| 29 | 252045-П29 | Шайба 12 | |
| 30 | 252137-П2 | Шайба 12 пружинная | |
| 31 | 250514-П29 | Гайка М12-6Н | |
| 32 | 4320Б5-1302039 | Скоба опорная | |
| 33 | 6370-1302040-20 | Подушка подвески радиатора | |
| 34 | 6370-1302040-10 | Подушка подвески радиатора верхняя | |
| 35 | 6370-1202054 | Трубка распорная подвески радиатора | |
| 36 | 6370-1302063 | Чашка верхняя | |
| 37 | 200383-П29 | Болт М12-6gх120 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
