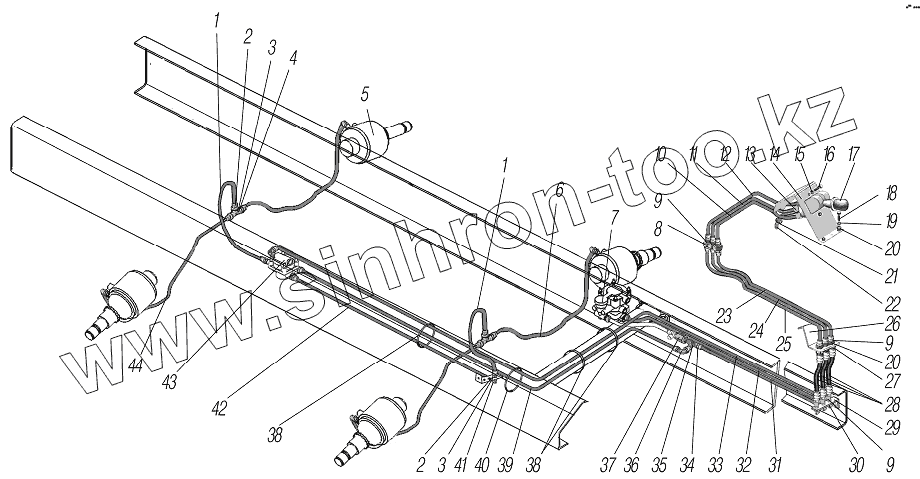

Каталог запасных частей к технике: УралАЗ УРАЛ-44202-3511-80. Пневмопривод стояночного тормоза
1
1
2
2
3
3
4
5
6
7
8
9
9
9
10
11
12
13
14
15
16
17
18
19
20
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
38
39
40
41
42
43
44
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 43206Х-3125086-01 | Шланг низкого давления | |
| 2 | 250636-П29 | Гайка М16х1,5-6Н | |
| 3 | 252159 | Шайба | |
| 4 | 339860 | Тройник | |
| 5 | 4254600080 | Камера тормозная с пружинным энергоаккумулятором | |
| 6 | 4320БУ-3508582 | Трубка к левой камере | |
| 7 | 11.352208 | Клапан управления тормозами прицепа | |
| 8 | 336925 | Штуцер | |
| 9 | 250634-П29 | Гайка М14х1,5 | |
| 10 | 4320Б-3508511 | Трубка к обратному клапану | |
| 11 | 4320Б-3508512 | Трубка к клапану управления тормозами прицепа | |
| 12 | 4320Б-3508510 | Трубка к обратному клапану | |
| 13 | 95128-М16х1,5 | Фитинг прямой | |
| 14 | 63685-3508402 | Кронштейн крана | |
| 15 | 252134-П2 | Шайба 6 пружинная | |
| 16 | 201418-П29 | Болт М6-6gх16 | |
| 17 | 9617231110 | Кран ручного тормоза | |
| 18 | 201458-П29 | Болт М8-6gх25 | |
| 19 | 330-8201103 | Шайба | |
| 20 | 252135-П2 | Шайба 8 пружинная | |
| 21 | 4320-3711051-01 | Втулка | |
| 22 | 4320Б-3508513 | Трубка выпускная | |
| 23 | 6361Х-3537156 | Трубка от крана пятая | |
| 24 | 6361Х-3537154 | Трубка от крана четвертая | |
| 25 | 4320Б-3508514 | Трубка от крана шестая | |
| 26 | 4320Б-3508320 | Кронштейн шланга | |
| 27 | 333650 | Штуцер | |
| 28 | 4320Б-4225075 | Шланг гибкий | |
| 29 | 5323-3506151 | Кронштейн | |
| 30 | 339361 | Угольник | |
| 31 | 4320БУ-3508526 | Трубка к клапану управления тормозами прицепа | |
| 32 | 4320БУ-3508520 | Трубка к ускорительному клапану | |
| 33 | 4320БУ-3508524 | Трубка к ускорительному клапану | |
| 34 | DS651010-М16х1,5-S | Штуцер | |
| 35 | D2072М16х1,5-М22х1,5S | Тройник | |
| 36 | D650210-М16х1,5-S | Угольник | |
| 37 | 11.3567010-10 | Клапан обратный | |
| 38 | GTА-380RH-B | Хомут | |
| 39 | 4320БУ-3508528 | Трубка от ускорительного клапана | |
| 40 | 25314 | Хомут кабельный | |
| 41 | 339835 | Угольник | |
| 42 | 4320БУ-3508534 | Трубка к переходному кронштейну | |
| 43 | 100-3518210-10 | Клапан ускорительный | |
| 44 | 4320БУ-3508580 | Трубка к правой камере |
