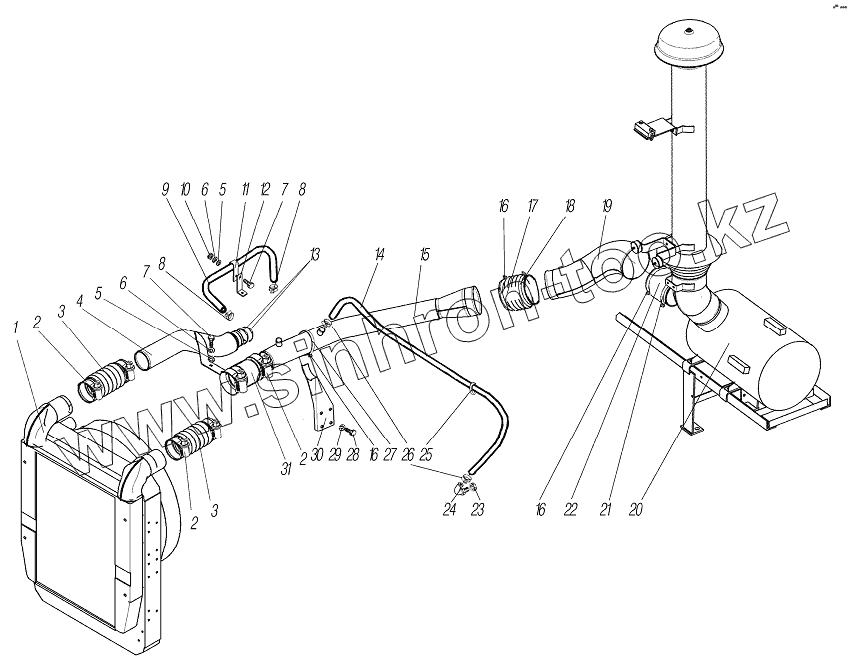

Каталог запасных частей к технике: УралАЗ УРАЛ-44202-3511-80. Система питания двигателя воздухом
1
2
2
2
3
3
4
5
5
6
6
7
7
8
8
9
10
11
12
13
14
15
16
16
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 4320Б5-1301012 | Блок радиаторов с кожухом | |
| 2 | 00.10.00-11 | Хомут 87-112 | |
| 3 | 4320ЯЗ-1109215-01 | Шланг соединительный с кольцами | |
| 4 | 4320Б5-1109114 | Воздуховод к охладителю наддувочного воздуха | |
| 5 | 252038-П29 | Шайба 8,5 | |
| 6 | 252135-П2 | Шайба 8 пружинная | |
| 7 | 201455-П29 | Болт М8-6gх18 | |
| 8 | 00.10.00-02 | Хомут червячный (20-32) | |
| 9 | 6370-1015542 | Рукав-деталь 20-28-750-0,33 | |
| 10 | 250510-П29 | Гайка М8-6Н | |
| 11 | 339976 | Хомут | |
| 12 | 43205Я5-1109226 | Кронштейн | |
| 13 | 067-075-46-2-5 | Кольцо 067-075-46-2-5 | |
| 14 | 4320Б5-1109543 | Рукав 25х35-1,6 | |
| 15 | 4320Б5-1109112-10 | Воздуховод к турбокомпрессору | |
| 16 | 331006 | Болт хомута | |
| 17 | 4322-1109428 | Щланг соединительный в сборе | |
| 18 | 5323-1109182 | Лента хомута | |
| 19 | 4320Б5-1109110-10 | Воздуховод от фильтра | |
| 20 | ФВ721.1109510-30 | Фильтр воздушный в сборе | |
| 21 | 6361КХ-1109182 | Хомут | |
| 22 | 6361КХ-1109041 | Муфта | |
| 23 | 4320-3570146 | Гайка | |
| 24 | 4320Я5-1109150 | Угольник | |
| 25 | 25314 | Хомут кабельный | |
| 26 | 00.10.00-03 | Хомут червячный (32-50) | |
| 27 | 4320Б5-1109301 | Лента хомута D90 | |
| 28 | 201455-П29 | Болт М8-6gх18 | |
| 29 | 252137-П2 | Шайба 12 пружинная | |
| 30 | 4320Б5-1109220 | Кронштейн воздуховода | |
| 31 | 63621-1109043-03 | Муфта соединительная |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
