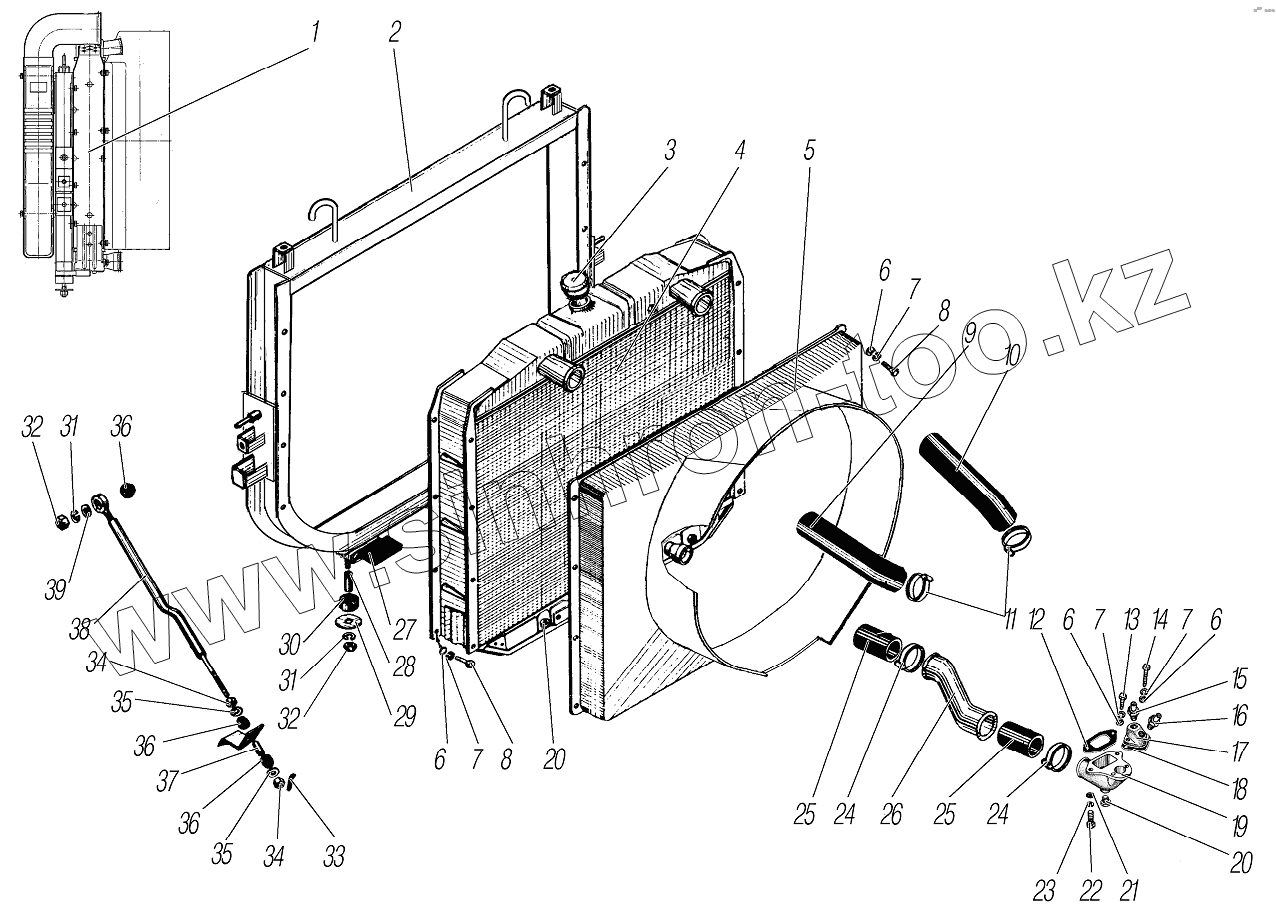

Каталог запасных частей к технике: УралАЗ УРАЛ-44202-0511-58. Радиатор системы охлаждения
1
2
3
4
5
6
6
6
6
7
7
7
7
8
8
9
10
11
12
13
14
15
16
17
18
19
20
20
21
22
23
24
24
25
25
26
27
28
29
30
31
31
32
32
33
34
34
35
35
36
36
36
37
38
39
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 4320Я8-1301012-10 | Блок радиаторов с кожухом в сборе | |
| 2 | 4320Я8-1302010-01 | Рамка в сборе | |
| 3 | 63674-1304010 | Пробка радиатора | |
| 4 | 4320Я8-1301010-10 | Радиатор | |
| 5 | 4320Я3-1309012 | Кожух вентилятора в сборе | |
| 6 | 252005-П29 | Шайба 8 | |
| 7 | 252135-П2 | Шайба 8 пружинная | |
| 8 | 201455-П29 | Болт М8-6gх18 | |
| 9 | 4320Я4-1303057 | Шланг отводящий | |
| 10 | 4320Я-1303010 | Шланг отводящий | |
| 11 | 00.10.00-04 | Хомут червячный (40-56) | |
| 12 | 4320ЯХ-1303041 | Прокладка водоподводящего патрубка | |
| 13 | 201460-П29 | Болт М8-6gх30 | |
| 14 | 200277-П29 | Болт М8-6gх90 | |
| 15 | 339510 | Штуцер | |
| 16 | 4320Я8-1303068 | Штуцер | |
| 17 | 4320Я8-1303027-10 | Фланец | |
| 18 | 4320Я-1015011 | Прокладка фланца | |
| 19 | 4320ЯХ-1303053 | Патрубок водоподводящий | |
| 20 | 262542-П29 | Пробка контрольная К1/4" | |
| 21 | 252006-П29 | Шайба 10 | |
| 22 | 201501-П29 | Болт М10-6gх35 | |
| 23 | 252136-П2 | Шайба 10 пружинная | |
| 24 | 00.10.00-08 | Хомут | |
| 25 | 4320ЯХ-1303031 | Шланг | |
| 26 | 4320ЯХ-1303120 | Патрубок соединительный | |
| 27 | 4320-1302076 | Накладка | |
| 28 | 4320-1302071 | Втулка распорная | |
| 29 | 335632-П29 | Шайба 12 | |
| 30 | 4320-1302040-01 | Подушка подвески радиатора | |
| 31 | 252137-П2 | Шайба 12 пружинная | |
| 32 | 250514-П29 | Гайка М12-6Н | |
| 33 | 258038-П29 | Шплинт 3,2х16 | |
| 34 | 250512-П29 | Гайка М10 | |
| 35 | 252039-П29 | Шайба 10 | |
| 36 | 375Б-1203090-01 | Амортизатор подвески глушителя | |
| 37 | 375-1302054 | Трубка распорная подвески радиатора | |
| 38 | 4320Я3-1302030 | Тяга в сборе | |
| 39 | 252045-П29 | Шайба 12 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
