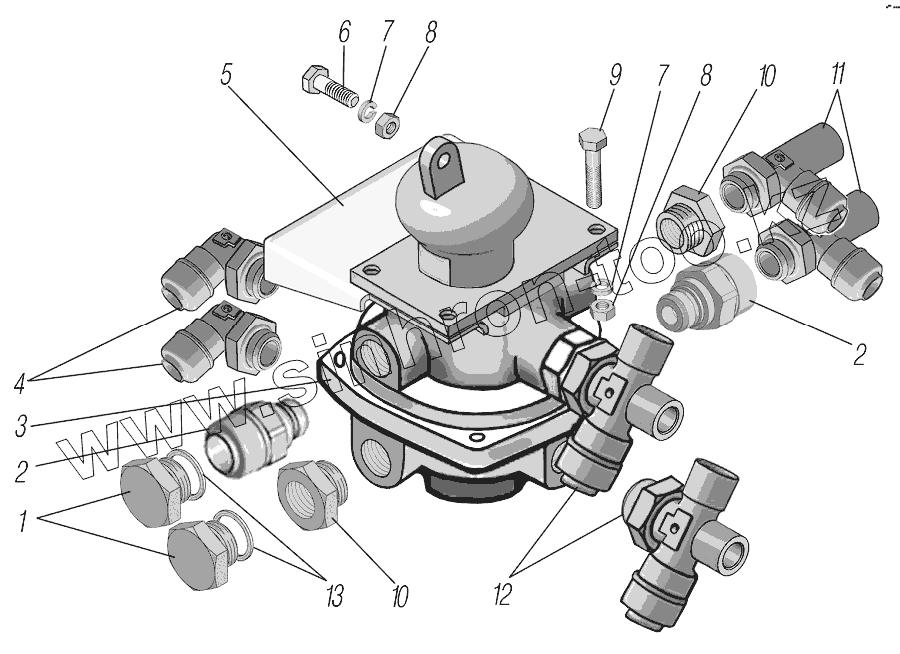

Каталог запасных частей к технике: УралАЗ УРАЛ-4320-61. Установка крана тормозного

Тип техники

Марка

Модель

Схема

1

2

2

3

4

4

4

5

6

7

7

8

8

9

10

10

11

12

13

Позиция на иллюстрации	Заводской номер детали		Название детали
1	339536		Пробка М22х1,5
2	DS651010-M22х1,5-S		Фитинг прямой
3	8000.35.14.008-30		Кран тормозной двухсекционный с рычагом
4	D650210-M22х1,5-S		Фитинг угловой
4	95028-M22х1,5		Фитинг угловой
5	4320-3514150		Кронштейн
6	201501-П29		Болт М10-6gх35
7	252136-П2		Шайба 10 пружинная
8	250512-П29		Гайка М10
9	201497-П29		Болт М10-6gх25
10	D2532M22х1,5-М12х1,5		Переходник
11	9422М12х1,5-10-М22х1.5-S01		Тройник вертикальный
12	960015-М12х1,5-6-М22х1,5-S		Крестовина
13	4320-3514023		Прокладка

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
