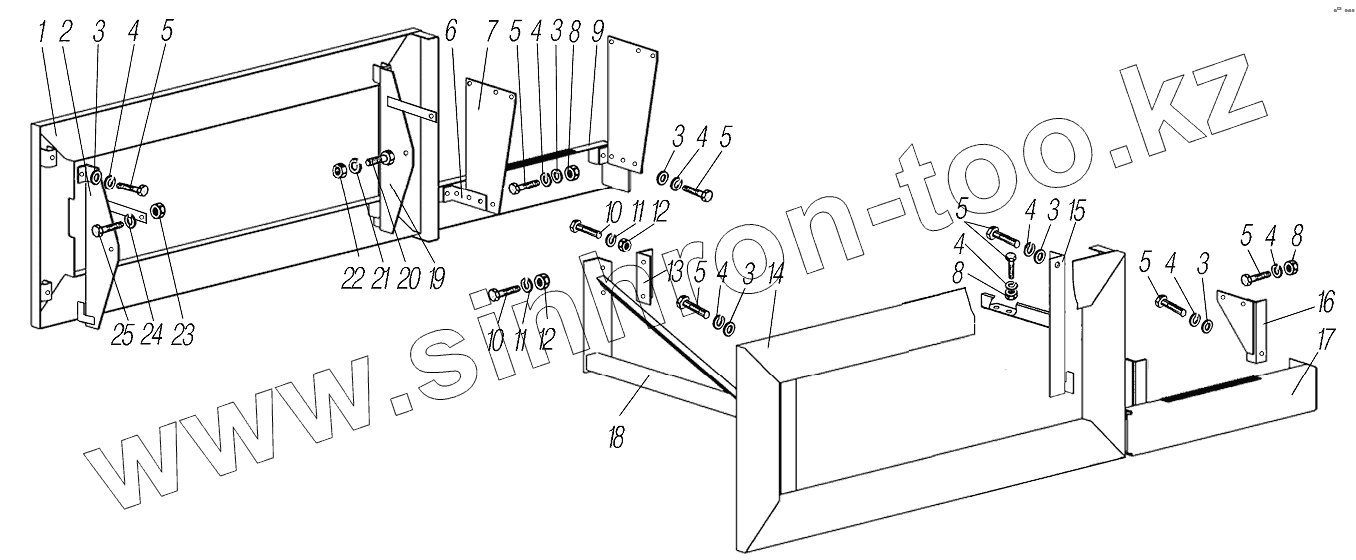

Каталог запасных частей к технике: УралАЗ УРАЛ-4320-61. Установка боковых защитных устройств

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
3
3
3
3
3
4
4
4
4
4
4
4
4
5
5
5
5
5
5
5
6
7
8
8
8
9
10
10
11
11
12
12
13
14
15
16
17
18
19
20
21
22
23
24
25
Позиция на иллюстрации Заводской номер детали Название детали
1 4320Я5-3932003-01 Устройство боковое защитное левое
2 4320Ф-3932097 Пластина соединительная
3 252038-П29 Шайба 8,5
4 252135-П2 Шайба 8 пружинная
5 201457-П29 Болт М8-6gх22
6 4320Ф-3932075 Уголок
7 4320Ф-3932103 Кронштейн
8 250510-П29 Гайка М8-6Н
9 4320Ф-3932004 Устройство боковое защитное левое переднее
10 201589-П29 Болт М14-6gх40
11 252138-П2 Шайба 14 пружинная
12 250558-П29 Гайка М14-6Н
13 4320Ф-3932077 Угольник соединительный
14 4320Я5-3932062-01 Устройство боковое защитное правое
15 4320Ф-3932018 Кронштейн передний
16 4320Ф-3932076 Кронштейн
17 4320Ф-3932005 Устройство боковое защитное правое переднее
18 4320Ф-3932030-10 Кронштейн
19 4320Ф-3932096 Пластина соединительная
20 201497-П29 Болт М10-6gх25
21 252136-П2 Шайба 10 пружинная
22 250512-П29 Гайка М10
23 250514-П29 Гайка М12-6Н
24 252137-П2 Шайба 12 пружинная
25 201538-П29 Болт М12-6gх25
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
