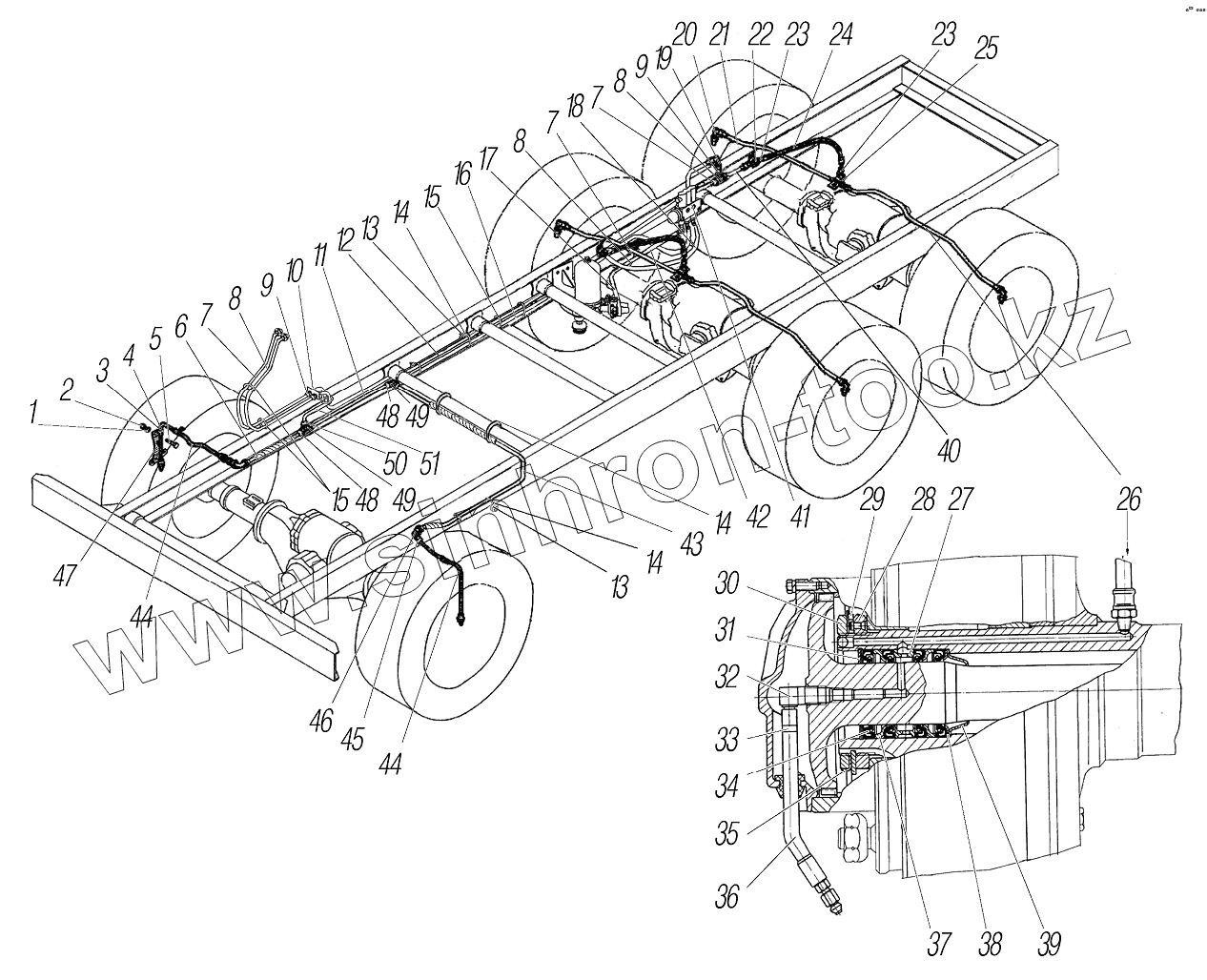

Каталог запасных частей к технике: УралАЗ УРАЛ-4320-61. Система регулирования давления воздуха в шинах

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
6
7
7
7
8
8
8
9
9
10
11
12
13
13
14
14
14
15
15
16
17
18
19
20
21
22
23
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
44
45
46
47
48
48
49
49
50
51
Позиция на иллюстрации Заводской номер детали Название детали
1 252135-П2 Шайба 8 пружинная
2 250510-П29 Гайка М8-6Н
3 339124-П29 Хомут крепления шланга
4 375-3506023 Прокладка хомута
5 201456-П29 Болт М8-6gх20
6 4320Т-3125052 Трубка в сборе к правому переднему колесу вторая
7 4320ЯТ-3125132 Трубка к манометру
8 4320ЯТ-3125134 Трубка к манометру задних колес
9 95906-M10х1,5-S01 Фитинг прямой
10 250513-П29 Гайка М10х1-6Н
11 4320Т-3125050-80 Трубка в сборе к правому переднему колесу первая
12 4320Т-3125134-90 Трубка к манометру
13 375-8402321 Буфер
14 GTA-380RH-B Хомут
15 3,6/200 Хомут
16 4320Т-3125106 Трубка от клапана накачки шин к переднему мосту
17 4320Т-3125108 Трубка от четырехконтурного защитного клапана
18 4320Т-3125104 Трубка от клапана накачки шин к уголку среднего моста
19 DS65026-16х1,5-S Фитинг угловой
20 339358 Угольник
21 4320ЯХ-3125106-01 Трубка к правому колесу
22 950010-М16х1,5-S01 Фитинг угловой
23 250636-П29 Гайка М16х1,5-6Н
24 43206Х-3125086-01 Шланг низкого давления
25 339547 Тройник М16х1,5-М14х1,5
26 4320ЯХ-3125108-01 Трубка к левому колесу
27 375-3124013 Кольцо распорное
28 4320-3103076 Гайка подшипника колеса в сборе
29 375-3103079-01 Шайба замочная
30 375-3103081-Г Контргайка подшипников колеса
31 375-2303067-А Кольцо стопорное
32 375-3124094 Угольник подвода воздуха
33 00.10.00 Хомут червячный (12-22)
34 375-4224017-03 Сальник подвода воздуха в сборе
35 375-3103080-Б Шайба стопорная
36 375-4225073-03 Шланг гибкий в сборе
37 375-4224020-01 Обойма манжеты
38 375-4224081 Обойма
39 375-2303066 Направляющая полуоси
40 4320Т-3125102 Трубка от тройника к уголку заднего моста
41 4729000530 Клапан электромагнитный
42 4320Т-3125110 Трубка запитки клапана накачки шин
43 4320Т-3125060-80 Трубка к левому переднему колесу вторая
44 4320ЯХ-3125075-01 Шланг к левому колесу
45 250634-П29 Гайка М14х1,5
46 950010-М14х1,5-S01 Фитинг угловой фланцевый
47 4320-3125032 Кронштейн шланга
48 DS651010-М16х1,5-S Штуцер
49 D2003М16х1,5-S Тройник
50 DS65106-М16х1,5-S Фитинг прямой
51 4320Т-3125132 Трубка к манометру
