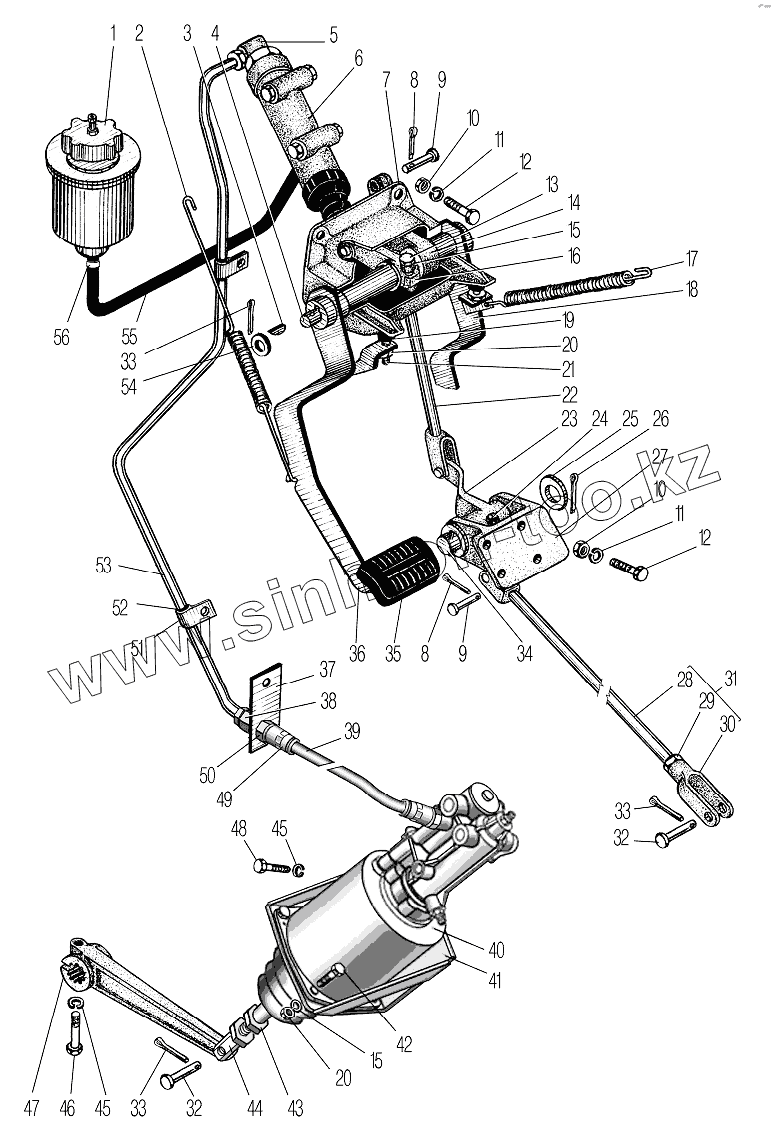

Каталог запасных частей к технике: УралАЗ УРАЛ-4320-61. Привод педалей сцепления и тормоза

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
6
7
8
8
9
9
10
10
11
11
12
12
13
14
15
15
16
17
18
19
20
20
21
22
23
24
25
26
27
28
29
30
31
32
32
33
33
33
34
35
36
37
38
39
40
41
42
43
44
45
45
46
47
48
49
50
51
52
53
54
55
56
Позиция на иллюстрации Заводской номер детали Название детали
1 375-3505082-10 Бачок
2 4320-1602119 Пружина
3 338062 Шпонка 22х9,5 сегментная
4 4320Я3-1602055 Вал педали сцепления
5 339147-П29 Угольник К1/8"-М14х1,5
6 6361-1602510 Цилиндр гидравлический
7 4320-1602063 Кронштейн педалей сцепления и тормоза в сборе
8 258038-П29 Шплинт 3,2х16
9 339640-П29 Палец
10 250512-П29 Гайка М10
11 252136-П2 Шайба 10 пружинная
12 201501-П29 Болт М10-6gх35
13 200265-П29 Болт М8-6gх40
14 5557Я-3504026 Рычаг вала педали тормоза
15 252135-П2 Шайба 8 пружинная
16 4320Я3-1602060 Рычаг вала педали сцепления
17 4320-3504032 Пружина оттяжная педали тормоза
18 4320-3504010-01 Педаль тормоза
19 4320-1602070-02 Буфер
20 250510-П29 Гайка М8-6Н
21 4320-1602091 Наконечник регулировочный
22 4320-3504052 Тяга педали в сборе
23 5557Я-3504058 Рычаг управления тормозным краном в сборе
24 264020-П29 Масленка 1.3
25 293508-П29 Шайба
26 258056-П29 Шплинт 4х40
27 5557Я-1602082-01 Кронштейн
28 4320-3504065 Тяга в сборе
29 250515-П29 Гайка М12х1,25-6Н
30 375-3504036 Вилка тяги
31 4320-3504061 Тяга в сборе
32 260087-П52 Палец 12х35
33 258052-П29 Шплинт 4х20
34 4320Я3-1602032 Вал привода выключения сцепления
35 5557-3504015 Подушка
36 5557Я-1602010 Педаль сцепления в сборе
37 4320Я3-1602027 Кронштейн
38 250640-П29 Гайка М20х1,5-6Н
39 4320Я5-1602185 Трубка
40 4320Я3-1602410 Цилиндр выключения сцепления
41 4320Я3-1602196-21 Кронштейн
42 200263-П29 Болт М8-6gх35
43 250514-П29 Гайка М12-6Н
44 4320Я3-1602180 Вилка
45 252156-П2 Шайба 10 пружинная
46 200319-П29 Болт М10-6gх50
47 4320Я3-1602074 Рычаг
48 201496-П29 Болт М10-6gх22
49 8512 Фитинг гидравлический 8-М14х1,5-S
50 337779-П29 Штуцер
51 339098-П29 Хомут крепления шланга
52 375-3506023 Прокладка хомута
53 4320Я3-1602181 Трубка привода сцепления
54 252016-П29 Шайба 14
55 6363-1602170 Шланг
56 00.10.00 Хомут червячный (12-22)
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
