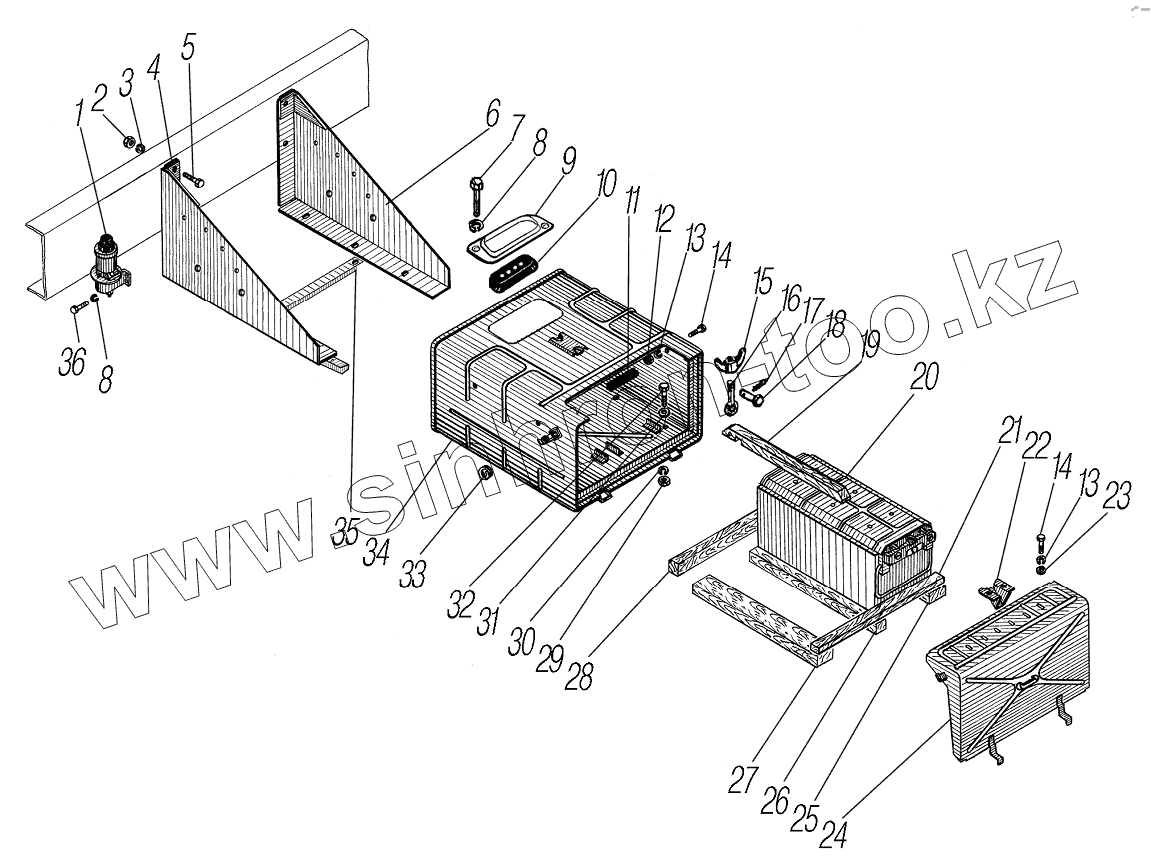

Каталог запасных частей к технике: УралАЗ УРАЛ-4320-60. Установка контейнера аккумуляторных батарей

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
6
7
8
8
9
10
11
12
13
13
14
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
Позиция на иллюстрации Заводской номер детали Название детали
1 1400,3737 Выключатель «массы»
2 250559-П29 Гайка М14х1,5-6Н
3 252158-П2 Шайба14Л
4 4320Х-3748128 Кронштейн АКБ задний в сборе
5 330032 Болт М14х1,5-6gх60
6 4320-3748126-03 Кронштейн АКБ передний в сборе
7 201415-П29 Болт М6-6gх10
8 252134-П2 Шайба 6 пружинная
9 4322-3724142 Рамка
10 4322-3724148 Втулка проходная
11 4320-3748158 Прокладка
12 250508-П29 Гайка М6-6Н
13 252154-П2 Шайба 6 пружинная
14 201420-П29 Болт М6-6gх20
15 251513-П29 Гайка-барашек М8-6Н
16 4322-3748648 Болт откидной
17 258024-П29 Шплинт 2,5х16
18 260016-П52 Палец 6х30
19 5557-3748334 Прижим верхний
20 6СТ-190N3 Батареи аккумуляторные
21 5557-3748331 Упор передний
22 4320-3748192 Клин
23 252004-П29 Шайба 6
24 432007-3748056 Крышка контейнера в сборе
25 4320-3748328 Опора правая
26 4320-3748330 Опора средняя
27 4320-3748329 Опора левая
28 4320-3748332 Упор задний
29 250512-П29 Гайка М10
30 252156-П2 Шайба 10 пружинная
31 252006-П29 Шайба 10
32 201498-П29 Болт М10-6gх28
33 4320-3748097 Кольцо замка
34 4320Я2-3748010 Контейнер аккумуляторных батарей
35 4320Х-3748147 Стяжка кронштейнов
36 201418-П29 Болт М6-6gх16
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
