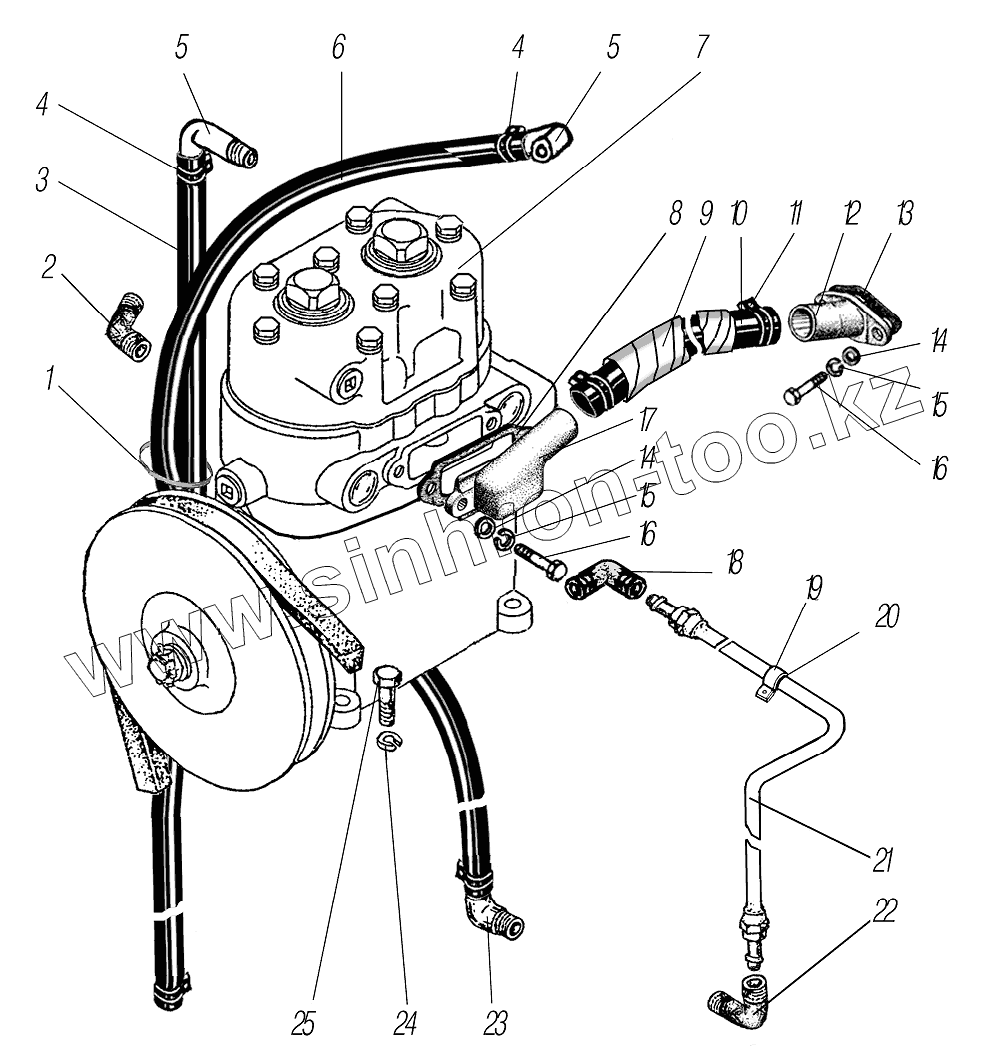

Каталог запасных частей к технике: УралАЗ УРАЛ-4320-60. Установка компрессора

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
4
5
5
6
7
8
9
10
11
12
13
14
14
15
15
16
16
17
18
19
20
21
22
23
24
25
Позиция на иллюстрации Заводской номер детали Название детали
1 25314 Хомут кабельный
2 339046 Угольник М20х1,5 КГ3/8"
3 63674Р-1303049 Рукав 10х17,5-1,47
4 00.10.00 Хомут червячный (12-22)
5 339832 Угольник К 3/8"
6 5323-1104337 Рукав 10х17,5-1,47 L=500
7 5336-3509012 Компрессор
8 4320Я-3509282 Прокладка
9 4320Я8-1602650 Лента спиральная
10 4320Я3-3509276-10 Рукав-деталь 25-35-270-0,3(3)
11 00.10.00-03 Хомут червячный (32-50)
12 4320Я-3509277 Патрубок воздухоподводящий
13 4320Я-3509281 Прокладка
14 252005-П29 Шайба 8
15 252135-П2 Шайба 8 пружинная
16 201457-П29 Болт М8-6gх22
17 4320Я-3509275-10 Патрубок впускной компрессора
18 339843 Угольник
19 339178-П29 Хомут 9
20 375-3506023 Прокладка хомута
21 4320Я-3509260 Трубка маслоподводящая к компрессору
22 4320Я-3509266 Угольник
23 339834 Угольник
24 252136-П2 Шайба 10 пружинная
25 201499-П29 Болт М10-6gх30
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
