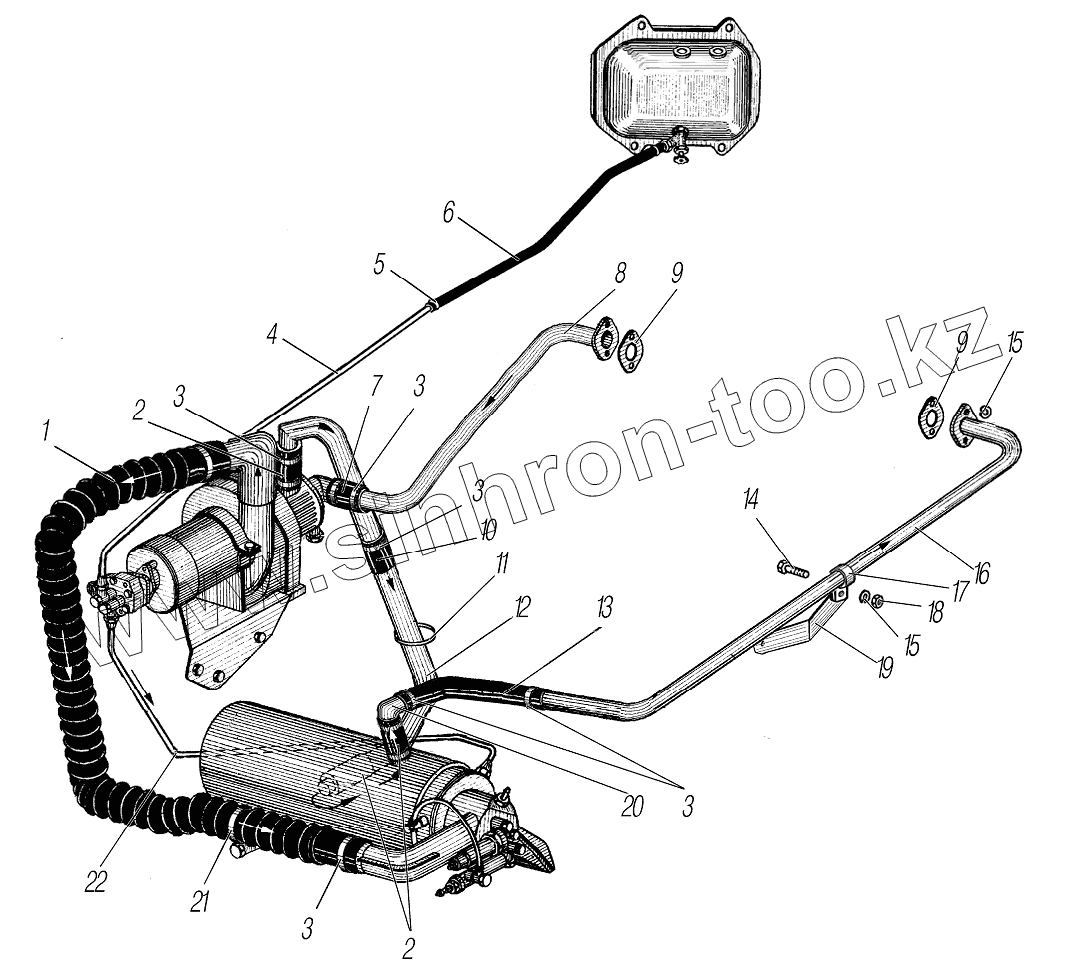

Каталог запасных частей к технике: УралАЗ УРАЛ-4320-60. Трубы и шланги системы предпускового подогрева

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
2
3
3
3
3
3
4
5
6
7
8
9
9
10
11
12
13
14
15
15
16
17
18
19
20
21
22
Позиция на иллюстрации Заводской номер детали Название детали
1 4320Я-1015128-10 Рукав РТГУ 44х1200
2 4320-1109220 Рукав
3 00.10.00-03 Хомут червячный (32-50)
4 4320Я2-1015646 Трубка топливная в сборе
5 00.10.00 Хомут червячный (12-22)
6 375-1104161 Шланг топливопроводный
7 4320Я2-1015058 Рукав 30-38-120
8 4320Я3-1015204-21 Труба отводящая в сборе
9 4320Я-1015555 Прокладка уплотнительная
10 3255-8101865 Прокладка
11 25314 Хомут кабельный
12 4320Я3-1015511-10 Труба подводящая котла подогревателя в сборе
13 4320Я-1015548 Шланг соединительный
14 201456-П29 Болт М8-6gх20
15 252135-П2 Шайба 8 пружинная
16 4320Я3-1015559-10 Труба подводящая в сборе
17 339976 Хомут
18 250510-П29 Гайка М8-6Н
19 4320Я4-1015545 Кронштейн
20 4320Я3-1015280 Труба передняя в сборе
21 00.10.00-04 Хомут червячный (40-56)
22 4320Я-1015654-01 Трубка топливная в сборе
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
