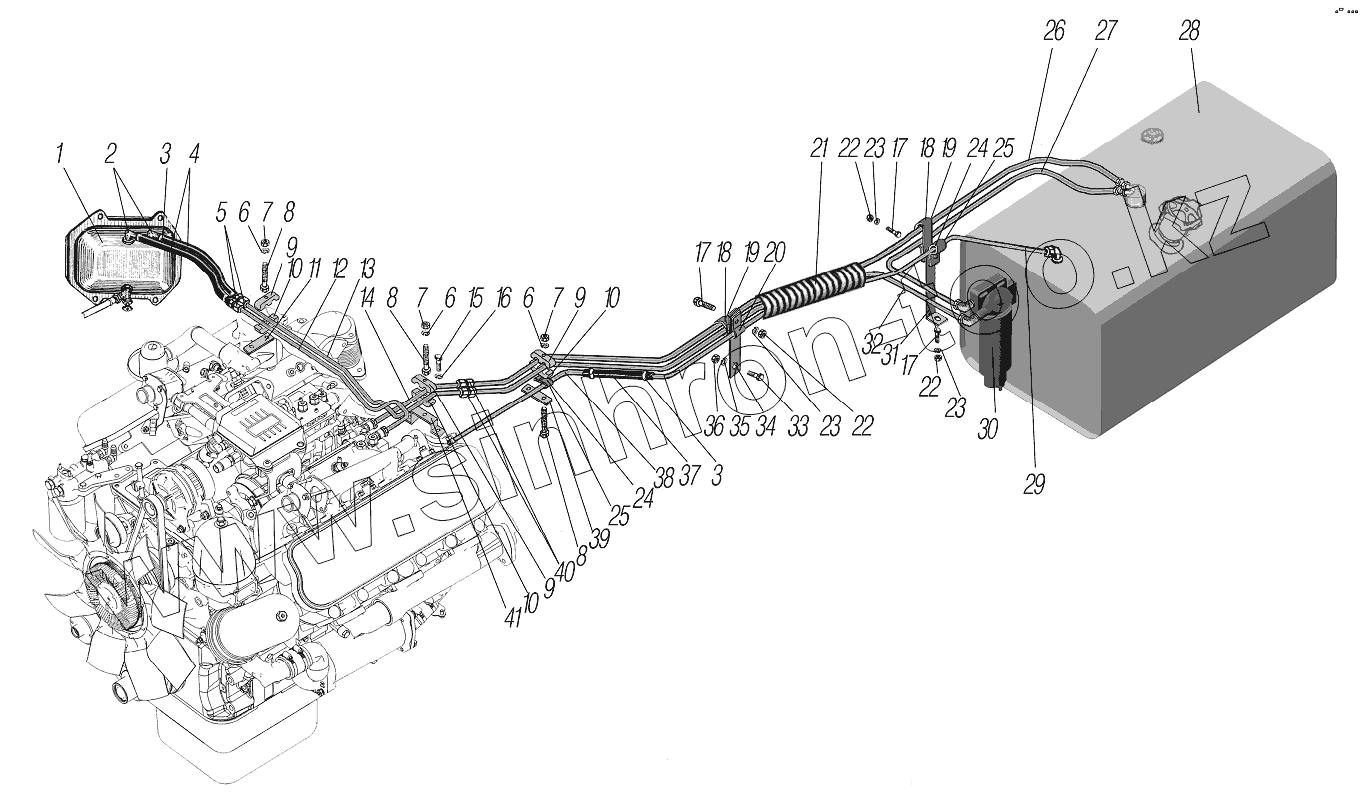

Каталог запасных частей к технике: УралАЗ УРАЛ-4320-60. Трубопроводы и шланги системы питания

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
3
4
5
6
6
6
7
7
7
8
8
8
9
9
9
10
10
10
11
12
13
14
15
16
17
17
17
18
18
19
19
20
21
22
22
22
23
23
23
24
24
25
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
Позиция на иллюстрации Заводской номер детали Название детали
1 4320Я2-1015300 Бачок топливный в сборе
2 334079 Угольник
3 ТВОС-049.001-02 Хомут
4 4320Я6-1104337 Рукав 10х17,5
5 337105 Переходник
6 252134-П2 Шайба 6 пружинная
7 250508-П29 Гайка М6-6Н
8 205397-П29 Болт М6-6gх45
9 DPO3X Крышка хомута
10 ROPD315X Хомут
11 4320Я6-1104064 Кронштейн
12 4320Я6-1104320 Трубка к бачку подогревателя
13 4320Я6-1104312 Трубка от бачка подогревателя
14 4320Я6-1104150 Трубка к топливоподкачивающему насосу
15 201492-П29 Болт М10-6gх14
16 252136-П2 Шайба 10 пружинная
17 201456-П29 Болт М8-6gх20
18 337831-П29 Хомут
19 4320Я5-1101119 Прокладка хомута
20 339097-П29 Хомут 14
21 53205-3506431 Лента спиральная
22 250510-П29 Гайка М8-6Н
23 252135-П2 Шайба 8 пружинная
24 339178-П29 Хомут 9
25 375-3506023 Прокладка хомута
26 4320Я6-1104046 Трубка в сборе
27 4320Я5-1104025 Трубка в сборе
28 432001-1101002 Бак топливный в сборе
29 4320-1104202-10 Трубка от форсунок вторая
30 650.1105510 Фильтр грубой очистки топлива
31 4320Я5-1104177 Кронштейн
32 4320Я6-1104040 Трубка в сборе
33 201542-П29 Болт М12х35
34 4320-1104176 Кронштейн в сборе
35 252137-П2 Шайба 12 пружинная
36 250514-П29 Гайка М12-6Н
37 5323-18033338-10 Рукав 6,3х12,3
38 4320Я-1104115-20 Трубка от форсунок первая
39 4320Я6-1104117 Кронштейн
40 G15LCFX Проходной соединитель
41 4320Я6-1104177 Кронштейн
