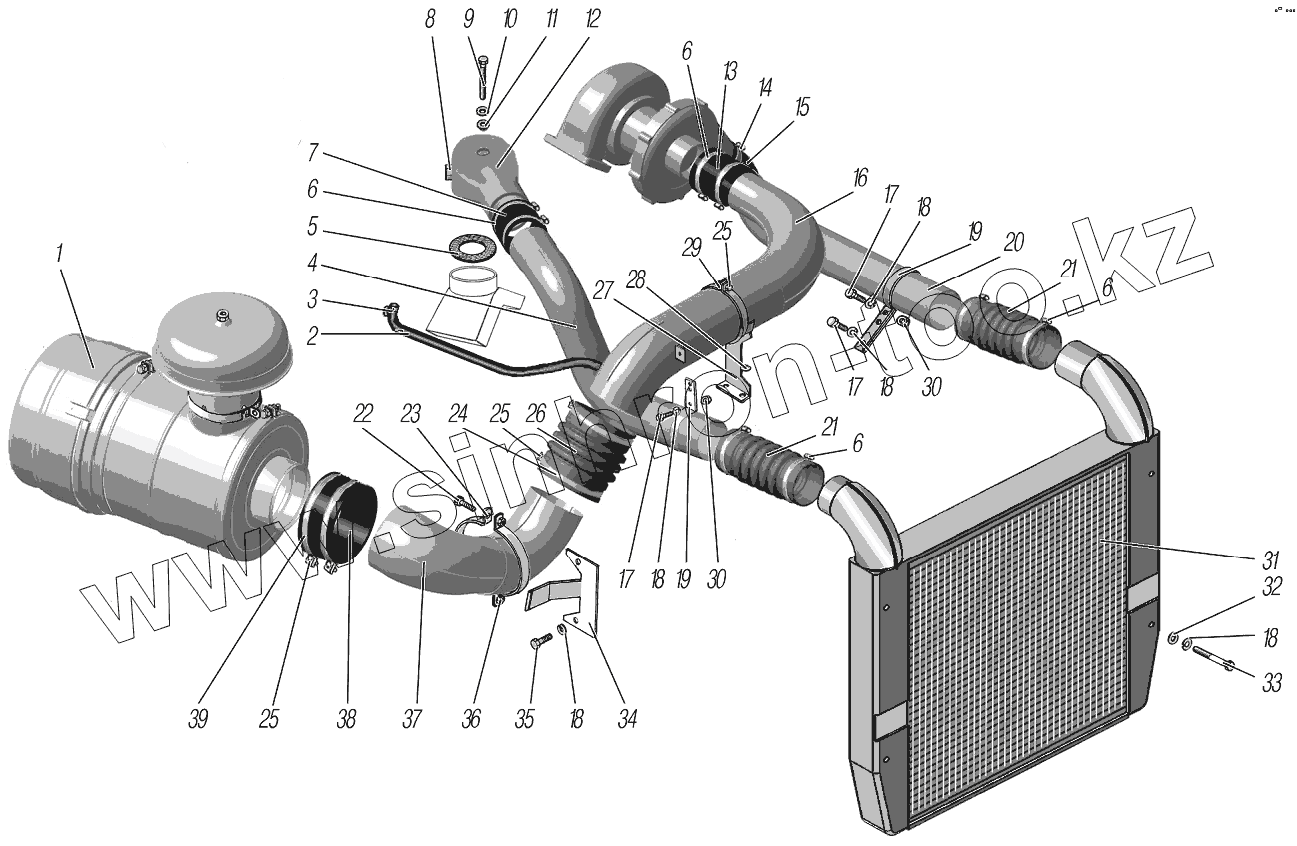

Каталог запасных частей к технике: УралАЗ УРАЛ-4320-60. Система питания двигателя воздухом

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
6
6
6
6
7
8
9
10
11
12
13
14
15
16
17
17
17
18
18
18
18
18
19
19
20
21
21
22
23
24
25
25
25
26
27
28
29
30
30
31
32
33
34
35
36
37
38
39
Позиция на иллюстрации Заводской номер детали Название детали
1 ФВ721.1109510-30Р Фильтр воздушный в сборе
2 5325Е5-1015069 Рукав-деталь 20х28-450-03(3)
3 00.10.00-02 Хомут червячный (20-32)
4 4320Я3-1109116 Воздухопровод правый
5 4320Я-1109435-10 Кольцо уплотнительное
6 00.10.00-11 Хомут 87-112
7 4320Я3-1109044 Муфта соединительная
8 262541-П29 Пробка КГ1/8"
9 332716 Болт
10 252039-П29 Шайба 10
11 4320-8101187 Уплотнитель
12 4320Я2-1109132 Насадок
13 5323РХ-1109041 Муфта соединительная
14 00.10.00-10 Хомут 00.10.00-10
15 4320Я3-1109043 Муфта трубокомпрессора
16 4320Я6-1109112 Воздуховод верхний
17 201454-П29 Болт М8-6gх16
18 252135-П2 Шайба 8 пружинная
19 4320Я3-1109143 Кронштейн воздуховода
20 4320Я3-1109114 Воздуховод левый
21 4320Я5-1109215 Шланг соединительный с кольцами
22 201457-П29 Болт М8-6gх22
23 4320Я3-1109163-10 Лента кронштейна
24 5323-1109182 Лента хомута
25 331006 Болт хомута
26 4322-1109428 Щланг соединительный в сборе
27 4320Я3-1109400 Кронштейн
28 252136-П2 Шайба 10 пружинная
29 4320Я-1109184 Лента хомута
30 250510-П29 Гайка М8-6Н
31 4320А-1172010 Охладитель надувочного воздуха
32 252038-П29 Шайба 8,5
33 200277-П29 Болт М8-6gх90
34 4320Я3-1109153 Держатель воздухопровода
35 201458-П29 Болт М8-6gх25
36 4320Я3-1109161 Половина кронштейна
37 4320Я3-1109110 Воздуховод нижний
38 6361КХ-1109041 Муфта
39 6361КХ-1109182 Хомут
