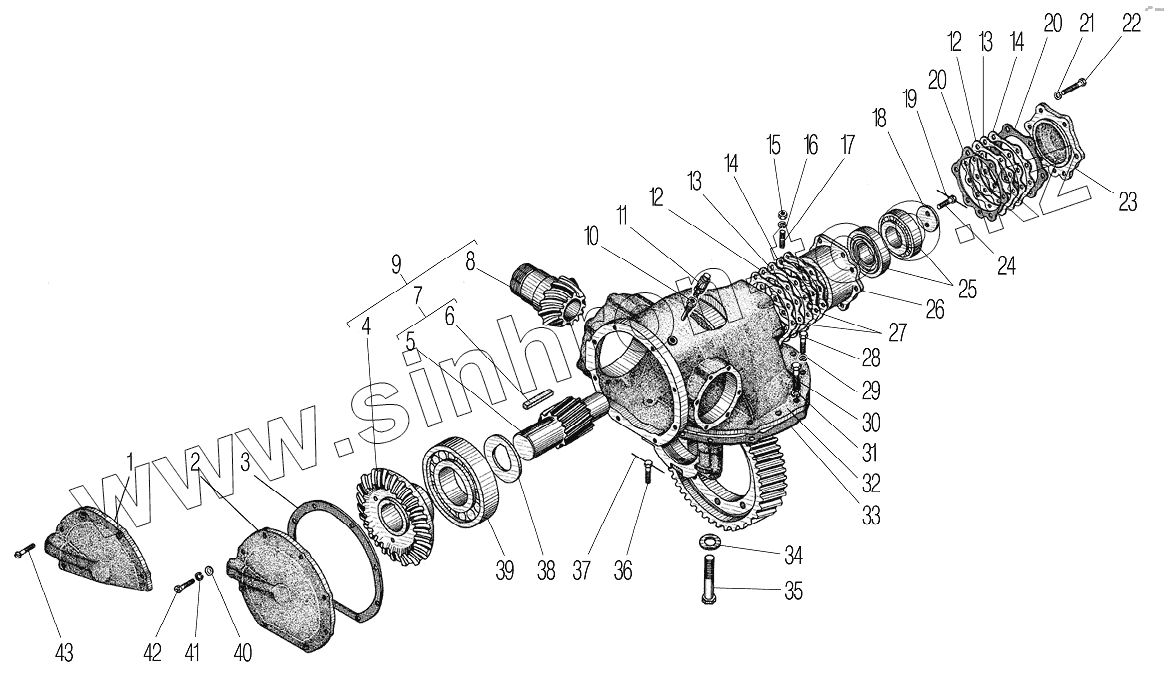

Каталог запасных частей к технике: УралАЗ УРАЛ-4320-60. Редуктор главной передачи

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
6
7
8
9
10
11
12
12
13
13
14
14
15
16
17
18
19
20
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
Позиция на иллюстрации Заводской номер детали Название детали
1 4320Х-2302145-01 Крышка картера в сборе
2 4320Х-2402145-01 Крышка картера в сборе
3 636106-2402146 Прокладка крышки
4 4320Х-2402061 Шестерня ведомая коническая
5 4320Х-2402110 Шестерня ведущая цилиндрическая
6 375-2402108 Шпонка призматическая 77х10
7 4320Х-2402105 Шестерня в сборе
8 4320Х-2402017 Шестерня ведущая коническая
9 4320Х-2402009 Шестерни редуктора (комплект)
10 4320Х-4712072 Пробка герметизации мостов в сборе
11 298430 Сапун
12 375-2402126 Прокладка регулировочная толщиной 0,22мм
13 375-2402127 Прокладка регулировочная толщиной 0,1мм
14 375-2402128 Прокладка регулировочная толщиной 0,05мм
15 250559-П29 Гайка М14х1,5-6Н
16 252138-П2 Шайба 14 пружинная
17 333581-П29 Шпилька М14х1,5
18 375-2402109-10 Шайба прижимная
19 258280 Шплинт 1,6х150
20 375-2402043 Прокладка крышки стакана
21 252137-П2 Шайба 12 пружинная
22 331970-П29 Болт М12х40
23 375-2402135 Крышка стакана подшипников
24 331950-П29 Болт М12х30
25 7310А Подшипник роликовый конический
26 375-2402124 Стакан подшипников ведущей цилиндрической шестерни
27 375-2402129 Прокладка стакана подшипника
28 55571-2402066 Болт М16х1,5х34
29 252139-П2 Шайба 16
30 332762-П29 Болт М18х1,5х36
31 252140-П2 Шайба 18.ОТ
32 4320Х-2402015 Картер редуктора в сборе
33 55571-2402142 Прокладка картера
34 375-2402047-11 Шайба
35 332905 Болт М20х100
36 55571-2402067 Болт М16х1,5х34
37 258286-П29 Шплинт 1,6х300
38 4320Х-2402065 Шайба опорная
39 12318КМ Подшипник роликовый цилиндрический ведомой конической шестерни главной передачи
40 252006-П29 Шайба 10
41 252136-П2 Шайба 10 пружинная
42 331504-П29 Болт М10х30
43 221720-П29 Винт М10-6gх22
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
