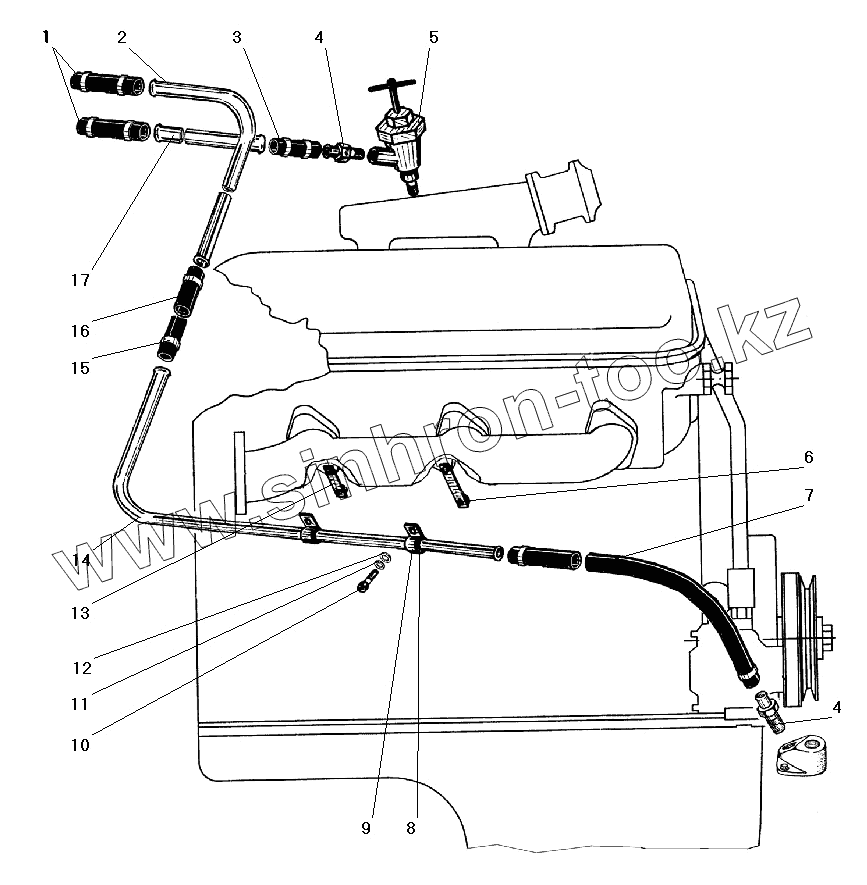

Каталог запасных частей к технике: УралАЗ УРАЛ-4320-41. Трубопроводы системы отопления кабины

Тип техники

Марка

Модель

Схема

1

2

3

4

4

5

6

7

8

9

10

11

12

13

14

15

16

17

Позиция на иллюстрации	Заводской номер детали		Название детали
1	4320Я3-8101170		Рукав 16х25-1,47 L=60
2	4320Я3-8101207		Труба отопителя отводящая
3	4320Я3-8101171		Шланг
4	4320-1013123		Штуцер
5	5557-8101180		Кран масляного радиатора в сборе
6	4320Я-8101298		Кронштейн трубы отопителя задний
7	4320-1013105		Шланг водоотводящий отопителя нижний
8	375-3506023		Прокладка хомута
9	339098-П29		Хомут крепления шланга
10	201452-П29		Болт М8х12
11	252155-П2		Шайба 8 пружинная
12	252038-П29		Шайба 8,5
13	4320Я-8101291		Кронштейн трубы отопителя передний
14	4320Я3-8101210		Труба отопителя отводящая
15	00.10-00-02		Хомут
16	4320Я3-8101172		Шланг водоотводящий отопителя верхний
17	4320Я3-8101206		Труба отопителя подводящая
