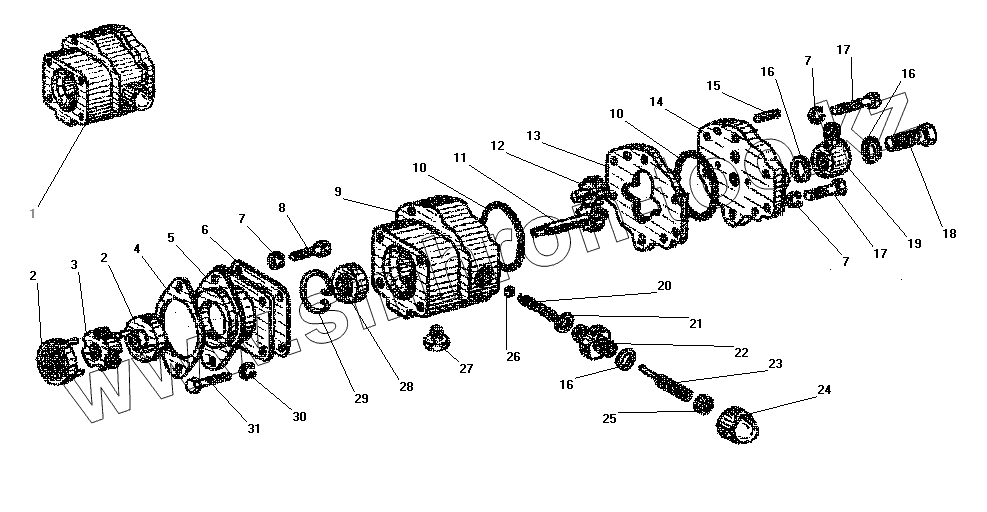

Каталог запасных частей к технике: УралАЗ УРАЛ-4320-41. Топливный насос насосного агрегата

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
2
3
4
5
6
7
7
7
8
9
10
10
11
12
13
14
15
16
16
16
17
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
Позиция на иллюстрации Заводской номер детали Название детали
1 ПЖД30А-1015251 Насос топливный в сборе
2 ПЖД30-1015265-20 Полумуфта
3 ПЖД30-1015269 Муфта
4 ПЖД30-1015270 Прокладка электродвигателя
5 ПЖД30-1015264 Переходник
6 ПЖД600-1015263 Прокладка
7 1/05164/77 Шайба 6 пружинная
8 1/09022/21 Болт М6х16
9 ПЖД30-1015252-10 Корпус топливного насоса
10 ПЖД30-1015255 Кольцо уплотнительное
11 ПЖД30-1015260 Шестерня ведущая
12 ПЖД30-1015261 Шестерня ведомая
13 ПЖД30-1015254 Проставка
14 ПЖД30-1015253 Крышка
15 ПЖД30-1015674 Штифт
16 ПЖД30-1015672 Кольцо уплотнительное
17 1/09025/21 Болт М6х25
18 ПЖД30-1015281 Болт топливопровода
19 ПЖД30-1015282 Угольник поворотный
20 ПЖД30-1015275-11 Пружина
21 ПЖД30-1015673 Кольцо уплотнительное
22 ПЖД30-1015969-20 Штуцер
23 ПЖД30-1015271-11 Винт регулировочный
24 45 9563 1610 Гайка М12х1,25
25 ПЖД30-1015274-11 Гайка
26 46 9117 3861 Шарик 4,763-200
27 Д1-3913036 Пробка
28 ПДЖ-30-1015258 Сальник топливного насоса
29 ПЖД30-1015259 Кольцо стопорное
30 1/11954/77 Шайба 5 пружинная
31 1/09776/21 Болт М5х12
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
