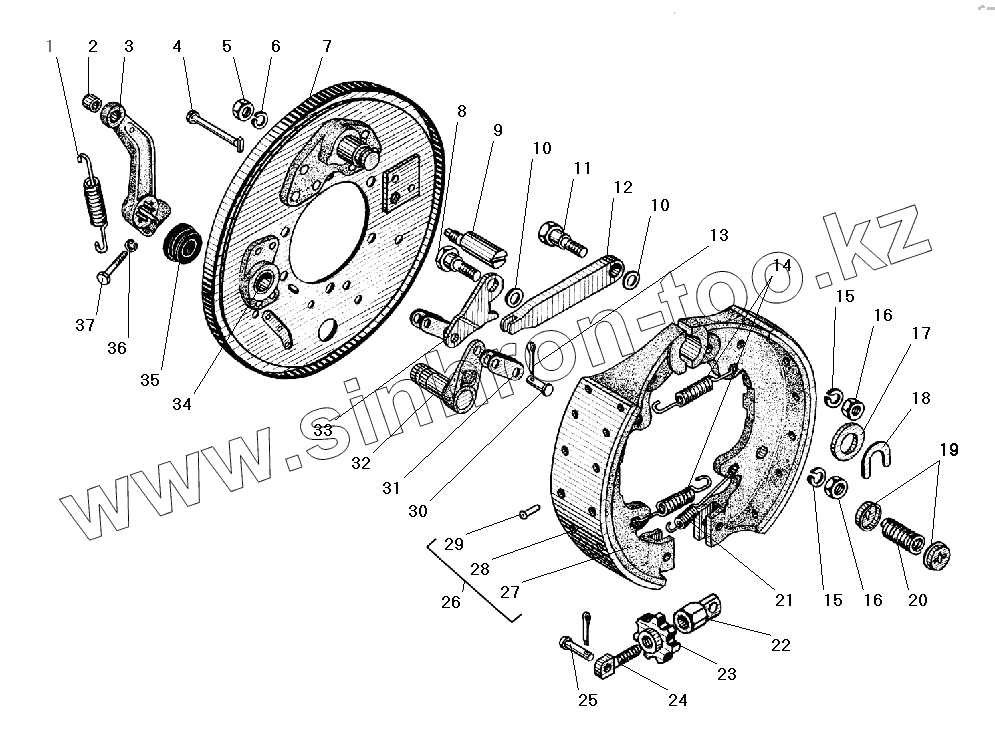

Каталог запасных частей к технике: УралАЗ УРАЛ-4320-41. Стояночный тормоз

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
6
7
8
9
10
10
11
12
13
14
15
15
16
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
Позиция на иллюстрации Заводской номер детали Название детали
1 4320-1602119 Пружина
2 375-3508022 Втулка рычага
3 4320-3507135 Рычаг регулировочный в сборе
4 4320-3507167 Стержень
5 250515-П29 Гайка М12х1,25-6Н
6 252137-П2 Шайба 12 пружинная
7 4320-3507005-01 Щит тормоза с осью в сборе
8 4320-3507160 Ось
9 4320-3507172 Эксцентрик
10 252006-П29 Шайба 10
11 4320-3507161 Ось штанги
12 4320-3507162 Штанга
13 258039-П29 Шплинт 3,2х20
14 5323-3507047 Пружина стяжная
15 252136-П2 Шайба 10 пружинная
16 250512-П29 Гайка М10
17 252020-П29 Шайба 22
18 14-0283 Скоба оси
19 4320-3507168 Чашка верхняя
20 4320-3507166 Пружина
21 4320-3507047 Пружина стяжная нижняя
22 4320-3507156-10 Корпус
23 4320-3507164-10 Звездочка
24 4320-3507163-10 Винт
25 260087-П52 Палец 12х35
26 4320-3507015-01 Колодка тормоза в сборе
27 4320-3507019-01 Колодка
28 375-3507020-02 Накладка фрикционная
29 255923 Заклепка 5х12
30 260054-П52 Палец 10х20
31 4320-3507165 Серьга
32 4320-3507140 Валик с рычагом
33 4320-3507159 Рычаг разжимной
34 375-3507126-10 Втулка разжимного кулака ручного тормоза
35 4320-3507174 Заглушка
36 252135-П2 Шайба 8 пружинная
37 200263-П29 Болт М8-6gх35
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
