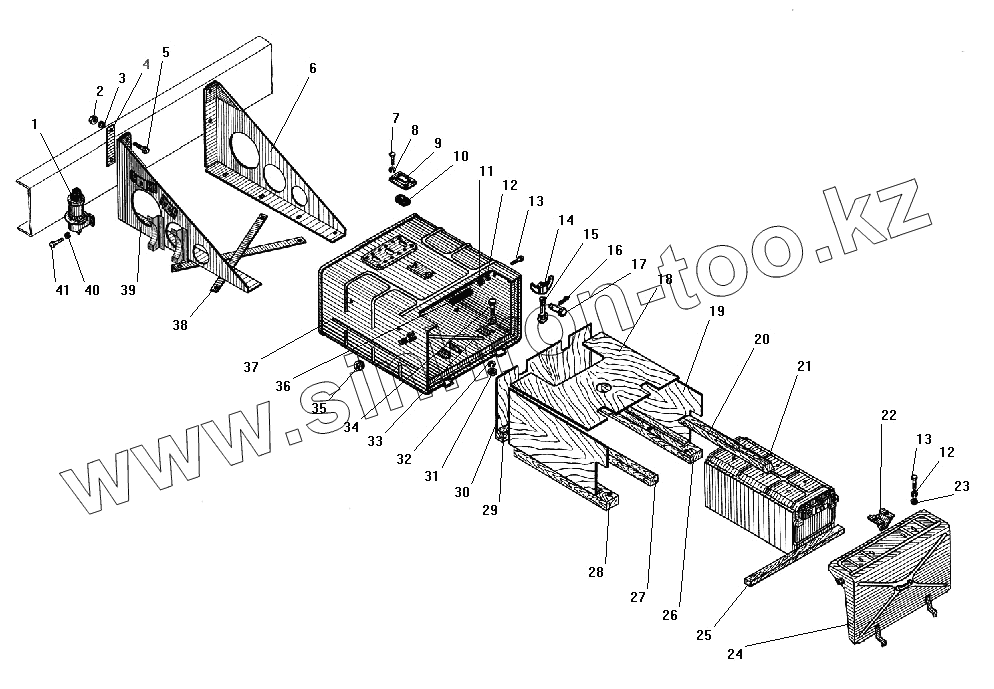

Каталог запасных частей к технике: УралАЗ УРАЛ-4320-31. Установка аккумуляторных батарей

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
6
7
8
9
10
11
12
12
13
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
Позиция на иллюстрации Заводской номер детали Название детали
1 1402.3737000 Выключатель "массы"
2 250559-П29 Гайка М14х1,5-6Н
3 252158-П2 Шайба14Л
4 4320-2801143 Пластина усилительная
5 330032 Болт М14х1,5-6gх60
6 4320-3748126-03 Кронштейн АКБ передний в сборе
7 Н-11302-П29 Болт М5-6gх13
8 252153-П2 Шайба 5 пружинная
9 4320-3724142 Рамка
10 4320-3724148 Втулка проходная
11 250508-П29 Гайка М6-6Н
12 252154-П2 Шайба 6 пружинная
13 201420-П29 Болт М6-6gх20
14 251513-П29 Гайка-барашек М8-6Н
15 4322-3748648 Болт откидной
16 258024-П29 Шплинт 2,5х16
17 260016-П52 Палец 6х30
18 4320-3748112-03 Теплоизоляция верхняя
19 4320-3748114-03 Теплоизоляция боковая
20 5557-3748334 Прижим верхний
21 6СТ-190А Батарея аккумуляторная
22 4320-3748192 Клин
23 252004-П29 Шайба 6
24 4320Я2-3748054 Крышка контейнера в сборе
25 5557-3748331 Упор передний
26 4320-3748328 Опора правая
27 4320-3748330 Опора средняя
28 4320-3748329 Опора левая
29 4320-3748332 Упор задний
30 4320-3748118-03 Теплоизоляция задняя
31 250512-П29 Гайка М10
32 252136-П2 Шайба 10 пружинная
33 252006-П29 Шайба 10
34 201498-П29 Болт М10-6gх28
35 4320-3748097 Кольцо замка
36 4320-3748158 Прокладка
37 4320Я2-3748010 Контейнер аккумуляторных батарей
38 4320-3748144 Стяжка кронштейнов
39 4320Х-3748128 Кронштейн АКБ задний в сборе
40 252134-П2 Шайба 6 пружинная
41 201418-П29 Болт М6-6gх16
