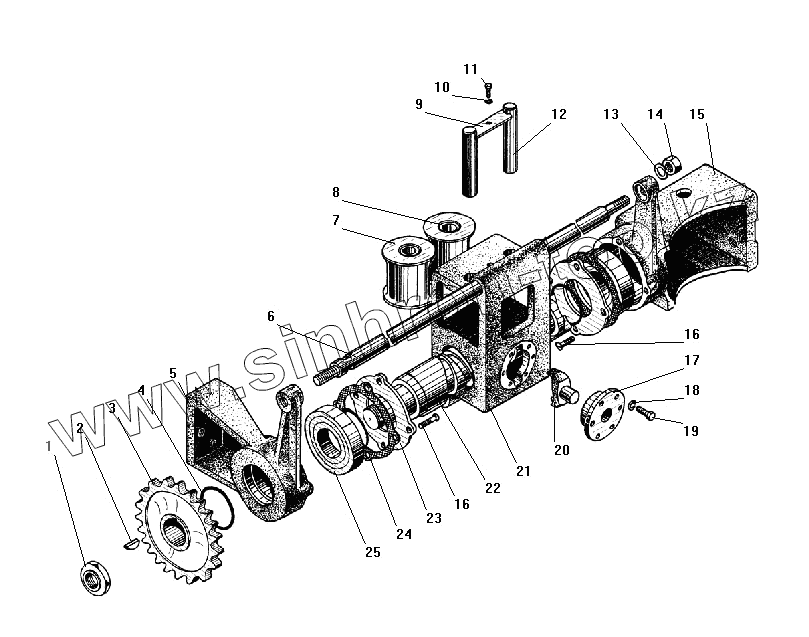

Каталог запасных частей к технике: УралАЗ УРАЛ-4320-31. Тросоукладчик

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
16
17
18
19
20
21
22
23
24
25
Позиция на иллюстрации Заводской номер детали Название детали
1 4320-1802197 Гайка подшипника
2 338071 Шпонка 10х13 сегментная
3 375-4511050-20 Звездочка ведомая
4 375-3405084 Кольцо уплотнительное
5 375-4511012-А Кронштейн левый
6 375-4511067 Вал направляющий
7 375-4511060-10 Ролик направляющий
8 375-3504020 Втулка вала педали
9 375-4511069-10 Пластина стопорная
10 252134-П2 Шайба 6 пружинная
11 201416-П29 Болт М6-6gх12
12 375-4511070 Палец направляющего ролика
13 252161-П2 Шайба 20Л
14 250565-П29 Гайка М20х1,5-6Н
15 375-4511011-А Кронштейн правый
16 221663-П29 Винт М8-6gх18
17 375-4511031 Крышка опорная сухаря
18 252135-П2 Шайба 8 пружинная
19 201460-П29 Болт М8-6gх30
20 375-4511023-01 Сухарь
21 375-4511015-10 Корпус
22 375-4511026-А Винт ходовой
23 375-4511048 Крышка подшипника
24 375-4511049 Прокладка крышки
25 311 Подшипник шариковый радиальный однорядный
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
